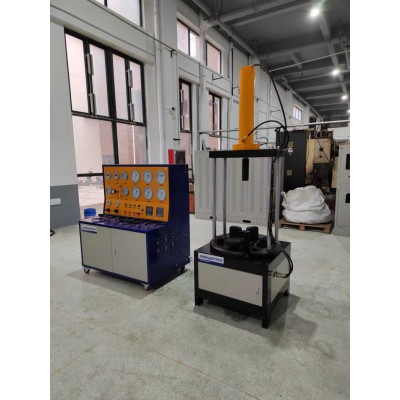

大口径DN400安全阀校验台 山东同进便携式安全阀校验台

单价: 68000.00元/台

起订: 1 台

服务: 资质已核查 已通过真实性核验 已通过实地验厂核验

主营产品: 深水模拟水压试验机;推焦、拦焦、干熄焦提升 安全阀校验台 气体增压系统 水压试验...

张磊 (经理)

供货总量: 66 台

发货期限: 自买家付款之日起 20 天内发货

有效期至: 长期有效

在线咨询 在线留言 一键回拨













 v安全阀整定测试试验台是我公司参考GB/T 12242-2005(压力释放装置、性能试验规范),研制而成的安全阀整定压力的调整及测试的新型试压装置。

一、离线式安全阀校验台 DN400口径安全阀校验台 便携式安全阀校验台 功能

安全阀装配测试台对各种安全阀进行整定压力调整、整定压力检测、排放压力检测、回座压力检测等,考核其压力安全性能。

二、离线式安全阀校验台 DN400口径安全阀校验台 便携式安全阀校验台 型号

AQF-DN400-32(STT40)

AQF-----表示安全阀校验台代码

DN400---表示该系统最大校验通径为DN400

32------表示该系统最大校验压力为32MPa

三、系统组成

主要由动力系统、工件装夹系统、数据采集测试系统等组成。

1. 动力系统:

高压动力源:

空气增压泵STT40:驱动压力3-8bar;输出压力120-3200bar; 为高压安全阀输出提供预增压力;

低压动力源:

采用驱动空气,驱动压力3-8bar;根据输出压力用调压阀调整输出压力。

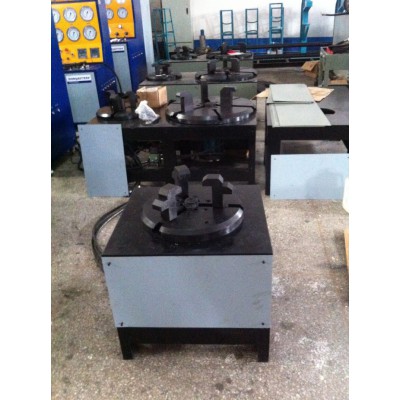

2. 工件装夹系统:

夹紧系统动力采用GD40的气液增压泵提供的0-32MPa输出压力,夹紧力充分满足安全阀的压力要求;泄压阀采用规格相应的连接工装,与高压泵气体管路相连;气缸压紧保证被测件与管路之间的密封性, 2路单独操作。

3.数据采集测试系统

压力采集系统组成,实时采集压力-时间变化。

压力传感器:压力范围:0-1.5MPa;0-6MPa;0-40MPa

性能指标高达±0.5%FS的精度,量程比100:1 ;

提供10年的稳定性与有限寿命期的保证

四、主要设备清单

序号

编码

名称

规格

数量

单位

1

DQQJ061

标准型压力变送器

ZQ-BZ 1.5Mpa

1

2

DQQJ276

压力变送器

4MPa  ZG1/4

1

3

DQQJ333

压力变送器(森纳仕)

40MPa   ZG1/4

3

4

FMGJ069

气瓶

4L(35MPa)

1

5

G0023

气液增压泵

GD40WL

1

6

JTGJ016

过滤器

ZG3/8-ZG3/8

1

7

JTGJ018

过滤器

NPT1/4-NPT1/4

1

8

QDF025

两位三通电磁阀

3V410-15-DC24V(G1/2)

2

9

QDFJ080

二联体 国产

UFR/L-04

2

10

QXGJ367

气枪   EAG-A



1

11

STT0001

气体增压泵

STT40NL

1

12

XTDK195

安全阀校核试验台

2.5、10、40

1

13

XTJG028

不锈钢水箱

200*320*250

1

14

XTJG248

安全阀校核试验机箱

五表盘数显控制

1

15

YLB031

耐震压力表

YN-60ZT 1Mpa ZG1/4

2

16

YLB050

耐震压力表

YN100ZT 40Mpa M20*1.5

3

17

YLB079

精密压力表

YN150ZT(0.4级) 1.6Mpa

2

18

YLB090

数显压力表

60Mpa M20*1.5

1

19

YLB118

精密压力表

YN150ZT  4MPa  0.4级

2

20

YLB119

精密压力表

YN150ZT  25MPa  0.4级

2

21

YLB124

精密压力表

YN150ZT 10MPa 0.4级

2

22

YLB150

精密压力表

YN150ZT-40MPa 0.4级

2

23

YYDF113

三位四通电磁换向阀

DSG-02-3C2-N-D2

2

24

YYFJ028

不锈钢Y型过滤器

G1/2

1

25

YYFJ166

高压胶管

A6II-2000

3

26

YYFJ345

液压快速接头

B型通径6(ZG1/4) 40MPa

2

27

YYFJ533

高压胶管

A6II*700 M14*1.5  1*90°

5

28

YYFJ600

高压胶管

A6II-1500-M14*1.5

2

29

YYFJ620

2位6通径油路块

MMC-02-A  两位

1

30

ZF002

针阀

SCV70

13

31

ZF017

减压阀

40MPa输入,0---32MPa输出

1

32

QTZY347

30T夹紧缸

QY-30

1

33

QTZY357

卡盘

QY-30

1

34

QTZY358

卡爪

QY-30

3

35

QTZY359

20T夹紧缸

QY-20

1

36

QTZY369

卡盘

QY-20

1

37

QTZY370

卡爪

QY-20

3

38

QTZY2550

密封盘

DN15-DN400

1
