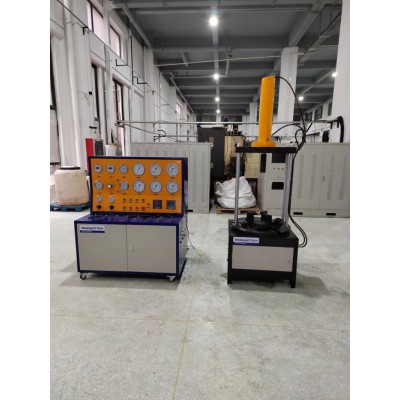

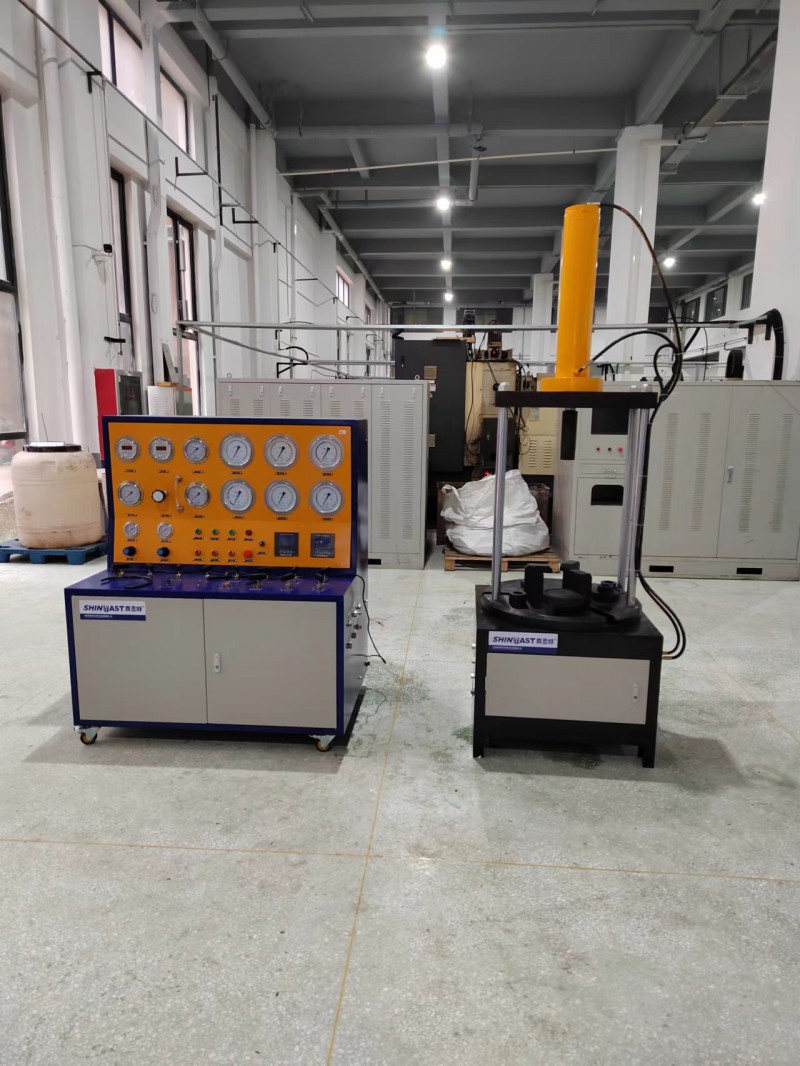

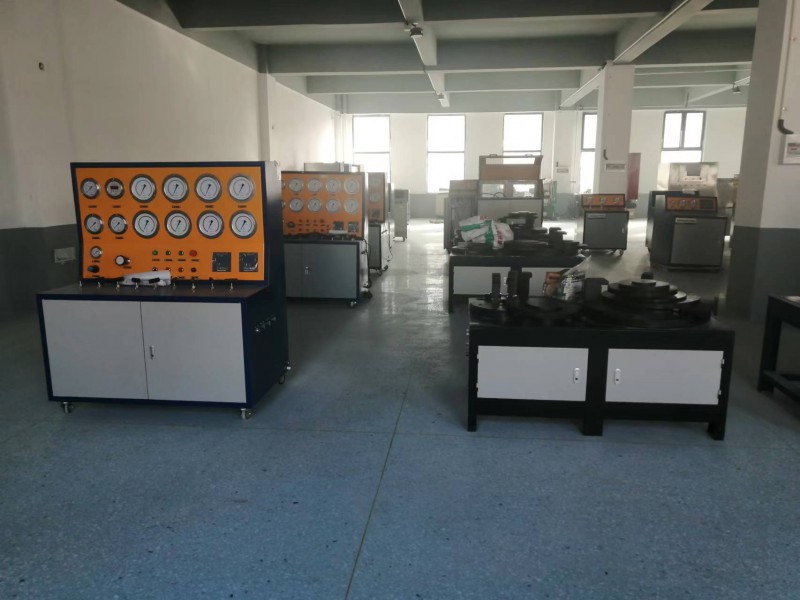

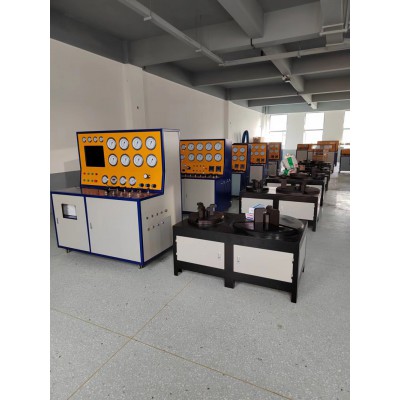

一、离线式安全阀校验台 DN400口径安全阀校验台 便携式安全阀校验台 功能
安全阀装配测试台对各种安全阀进行整定压力调整、整定压力检测、排放压力检测、回座压力检测等，考核其压力安全性能。
二、离线式安全阀校验台 DN400口径安全阀校验台 便携式安全阀校验台 型号
AQF-DN400-32(STT40)
AQF-----表示安全阀校验台代码
DN400---表示该系统最大校验通径为DN400
32------表示该系统最大校验压力为32MPa
三、系统组成
主要由动力系统、工件装夹系统、数据采集测试系统等组成。
1. 动力系统：
高压动力源：
空气增压泵STT40:驱动压力3-8bar;输出压力120-3200bar; 为高压安全阀输出提供预增压力；
低压动力源：
采用驱动空气，驱动压力3-8bar;根据输出压力用调压阀调整输出压力。
2. 工件装夹系统：
夹紧系统动力采用GD40的气液增压泵提供的0-32MPa输出压力，夹紧力充分满足安全阀的压力要求；泄压阀采用规格相应的连接工装，与高压泵气体管路相连；气缸压紧保证被测件与管路之间的密封性， 2路单独操作。
3.数据采集测试系统：
压力采集系统组成，实时采集压力-时间变化。
压力传感器：压力范围：0-1.5MPa;0-6MPa;0-40MPa
性能指标高达±0.5%FS的精度，量程比100:1 ;
提供10年的稳定性与有限寿命期的保证
四、主要设备清单
|
序号 |
编码 |
名称 |
规格 |
数量 |
单位 |
|
1 |
DQQJ061 |
标准型压力变送器 |
ZQ-BZ 1.5Mpa |
1 |
个 |
|
2 |
DQQJ276 |
压力变送器 |
4MPa ZG1/4 |
1 |
个 |
|
3 |
DQQJ333 |
压力变送器(森纳仕) |
40MPa ZG1/4 |
3 |
个 |
|
4 |
FMGJ069 |
气瓶 |
4L（35MPa） |
1 |
支 |
|
5 |
G0023 |
气液增压泵 |
GD40WL |
1 |
台 |
|
6 |
JTGJ016 |
过滤器 |
ZG3/8-ZG3/8 |
1 |
个 |
|
7 |
JTGJ018 |
过滤器 |
NPT1/4-NPT1/4 |
1 |
个 |
|
8 |
QDF025 |
两位三通电磁阀 |
3V410-15-DC24V（G1/2） |
2 |
个 |
|
9 |
QDFJ080 |
二联体 国产 |
UFR/L-04 |
2 |
个 |
|
10 |
QXGJ367 |
气枪 EAG-A |
|
1 |
个 |
|
11 |
STT0001 |
气体增压泵 |
STT40NL |
1 |
台 |
|
12 |
XTDK195 |
安全阀校核试验台 |
2.5、10、40 |
1 |
套 |
|
13 |
XTJG028 |
不锈钢水箱 |
200*320*250 |
1 |
个 |
|
14 |
XTJG248 |
安全阀校核试验机箱 |
五表盘数显控制 |
1 |
台 |
|
15 |
YLB031 |
耐震压力表 |
YN-60ZT 1Mpa ZG1/4 |
2 |
个 |
|
16 |
YLB050 |
耐震压力表 |
YN100ZT 40Mpa M20*1.5 |
3 |
个 |
|
17 |
YLB079 |
精密压力表 |
YN150ZT（0.4级） 1.6Mpa |
2 |
个 |
|
18 |
YLB090 |
数显压力表 |
60Mpa M20*1.5 |
1 |
个 |
|
19 |
YLB118 |
精密压力表 |
YN150ZT 4MPa 0.4级 |
2 |
台 |
|
20 |
YLB119 |
精密压力表 |
YN150ZT 25MPa 0.4级 |
2 |
台 |
|
21 |
YLB124 |
精密压力表 |
YN150ZT 10MPa 0.4级 |
2 |
台 |
|
22 |
YLB150 |
精密压力表 |
YN150ZT-40MPa 0.4级 |
2 |
个 |
|
23 |
YYDF113 |
三位四通电磁换向阀 |
DSG-02-3C2-N-D2 |
2 |
支 |
|
24 |
YYFJ028 |
不锈钢Y型过滤器 |
G1/2 |
1 |
个 |
|
25 |
YYFJ166 |
高压胶管 |
A6II-2000 |
3 |
根 |
|
26 |
YYFJ345 |
液压快速接头 |
B型通径6（ZG1/4) 40MPa |
2 |
个 |
|
27 |
YYFJ533 |
高压胶管 |
A6II*700 M14*1.5 1*90° |
5 |
根 |
|
28 |
YYFJ600 |
高压胶管 |
A6II-1500-M14*1.5 |
2 |
根 |
|
29 |
YYFJ620 |
2位6通径油路块 |
MMC-02-A 两位 |
1 |
个 |
|
30 |
ZF002 |
针阀 |
SCV70 |
13 |
套 |
|
31 |
ZF017 |
减压阀 |
40MPa输入，0---32MPa输出 |
1 |
件 |
|
32 |
QTZY347 |
30T夹紧缸 |
QY-30 |
1 |
件 |
|
33 |
QTZY357 |
卡盘 |
QY-30 |
1 |
件 |
|
34 |
QTZY358 |
卡爪 |
QY-30 |
3 |
件 |
|
35 |
QTZY359 |
20T夹紧缸 |
QY-20 |
1 |
件 |
|
36 |
QTZY369 |
卡盘 |
QY-20 |
1 |
件 |
|
37 |
QTZY370 |
卡爪 |
QY-20 |
3 |
件 |
|
38 |
QTZY2550 |
密封盘 |
DN15-DN400 |
1 |
套 |
