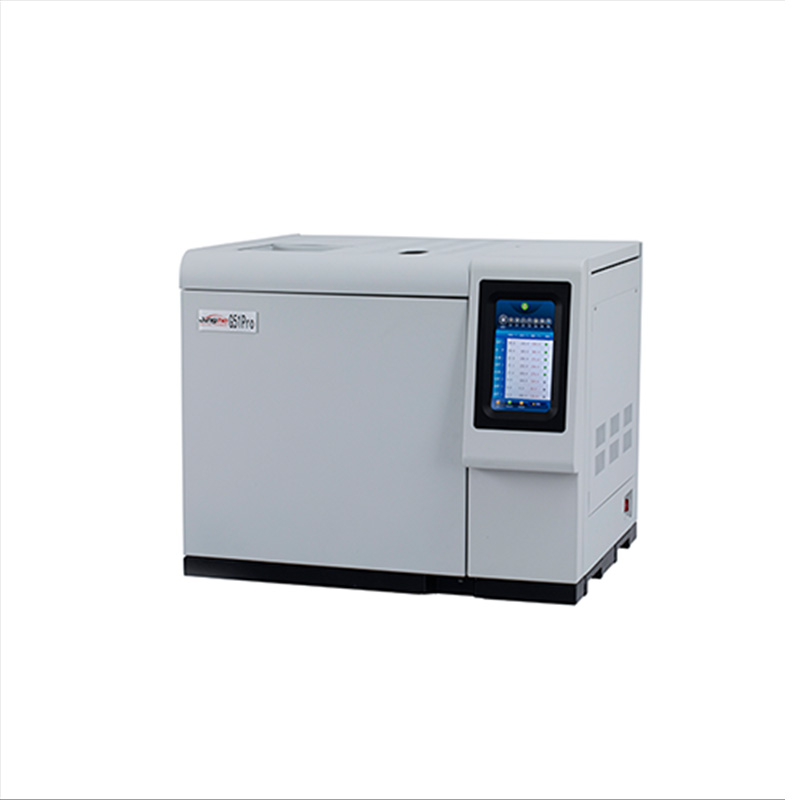

电力变压器油气相色谱仪

电力变压器油气相色谱仪G51-SD应用范围：

适用于电力行业绝缘油中溶解气体组分含量测定、绝缘油中含气量的测定。

电力变压器油气相色谱仪G51-SD执行标准：

GB/T 17623-2017《绝缘油中溶解气体组分含量的气相色谱测定法》

DL/T 722-2014《变压器油中溶解气体分析和判断导则》

DL/T 703-2015《绝缘油中含气量的气相色谱测定法》

检测指标：

1、一次进样，进样量为1 mL，油中zui小检测浓度：

2、定性重复性：偏差≤1％

3、定量重复性：偏差≤3％

方案介绍：

一、绝缘油中溶解气体组分含量的测定

用气相色谱法测定绝缘油中溶解气体的组分含量，是判断运行中的充油电力设备是否存在潜伏性的过热、放电等故障，以保障电网安全有效运行的有效手段。也是充油电气设备制造厂家对其设备进行出厂检验的必要手段。

G51-SD变压器油专用气相色谱仪可根据用户不同的需求，采用灵活多变的分析流程，单柱/双柱的双检测器流程或者是双柱的三检测器流程，一次进样即可完成绝缘油中溶解气体组分（包括氢气、氧气、甲烷、乙烯、乙烷、乙炔、一氧化碳和二氧化碳）含量的全分析。按国标规定的方法脱出绝缘油样中的溶解气体，由色谱柱进行分离，色谱检测器进行检测，然后通过专用色谱工作站进行数据的分析和管理。本方法满足guojia标准GB/T 17623-2017《绝缘油中溶解气体组分含量的气相色谱测定法》、电力行业标准DL/T 722-2014《变压器油中溶解气体分析和判断导则》中对气相色谱仪的要求。

二、绝缘油中含气量的测定

绝缘油的含气量是油质监督的一项比较重要的指标。目前根据DL/T450-1991 方法制定的二氧化碳洗脱法仅适用于不含酸性气体的油品测定，而根据DL/T423-91 方法制定的真空压差法又因真空仪器的不易普及而存在一定的局限性。

G51-SD变压器油专用气相色谱仪的流程设计wanquan符合中华人民共和国电力行业标准DL/T 703-2015《绝缘油中含气量的气相色谱测定法》中有关色谱流程设计的规定。该机配备了高灵敏度的热导检测器和宽量程的氢火焰离子化检测器，以及一个镍触媒转化炉，可实现对变压器油中溶解的五种气体组份： 氢气、氧气、氮气、一氧化碳、二氧化碳的全部测定。其性能满足DL/T 703-2015《绝缘油中含气量的气相色谱测定法》中对气相色谱仪的要求。

经典谱图：变压器油溶解气体分析（三检测器）

进样方式：一次进样-分流检测

检测器：2*FID+TCD

出峰顺序：从上而下依次为1、H2氢气；2、CO一氧化碳；3、CO2二氧化碳；4、CH4甲烷；5、C2H4乙烯；6、C2H6乙烷；7、C2H2乙炔；

适用性：电力系统变压器油溶解气体、电力充油设备中溶解气体分析；

执行标准：

GB/T 17623-2017《绝缘油中溶解气体组分含量的气相色谱测定法》

DL/T 722-2014《变压器油中溶解气体分析和判断导则》

DL/T 703-2015《绝缘油中含气量的气相色谱测定法》
