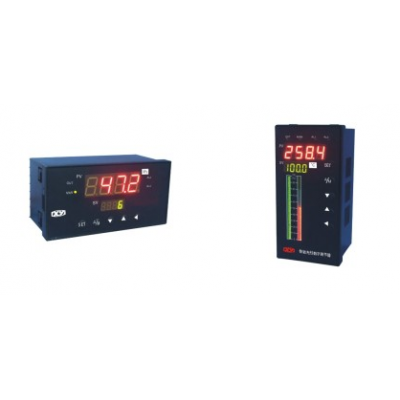

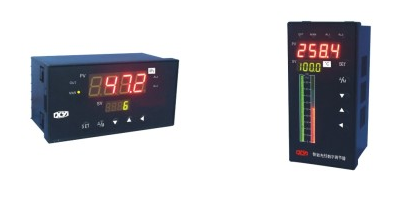

调节仪 XMC、XMCG 系列智能数显、光柱调节器

XMC、XMCG 系列智能数显、光柱调节器

一、概述

XMC、XMCG系列智能型数显、光柱 PID调节器( 以下简称仪表 )。它可与热电偶、热电阻、霍尔变送器、远传压力发送器、DDZ—Ⅱ型、DDZ—Ⅲ型变送器、1151 变送器、辐射感温器等配合，将各种工业对象中的气体、液体、蒸气等工业介质的温度、压力、流量、液位等工业参数进行显示、自动调节和报警。广泛用于石油、化工、冶金、电站、食品加工、陶瓷、化纤、印染、注塑、医疗及实验室等各种行业中。本系列仪表具有如下特点：

·采国际90年代的模糊逻辑控制算法十优化PID算法，彻底消除PID积分饱和现象。具有无超调、控制精度高等特点。

·高精度自整定算法、手动/自动无扰平滑切换。

·PID 参数及周期T不需设定，能自适应被控对象的特性进行自整定。

·采用先进芯片制造技术，简化结构，提高产品稳定性及抗干扰能力。

·采用数字校正，输入热电偶、热电阻、标准信号任选，无零漂。

·采用双四位数显，双101线(红、绿色)光柱显示器显示，直观醒目，操作简便，所有操作功能仅需五键完成。

·宽范围的电源适应能力：8SV～264VAC。还可以采用直流供电(24VDC)。

·可直接替换一般的动圈式、国产及进口数字调节仪表。

·任意规格信号输入，多种规格信号输出。

二、主要技术参数

1. 使用条件：环境温度0～50℃。相对湿度≤90%；电源电压85～264VAC，50/60Hz；大气压力85～106KPa。

2. 基本误差：

·四位LED显示：±(0.2%F·S±1字)；±(0.5%F·S±l字)。

·101 线光柱显示：满量程的1%，(适用于XMCG型)。

3. 显示分辨率：

·四位LED：根据量程范围，可设定为 0.001、0.01、0.1及1四种。

·101线光柱：满量程的1%，(适用于XMCG型)。

4 输入阻抗：热电偶、电压信号(大于 500K) ，热电阻(三根引线相等且小于5欧) ，电流信号(小于250欧 )。

5. 输出特性：

·继电器接点，其容量为220VAC/3A或24VDC/3A，纯阻性负载。

·无触点继电器容量为220VAC/l.5A。

·模拟量输出：0～l0mA或4～20mA。

·可控硅过零触发信号：触发0～500A可控硅。

6. 控制及报警：

·控制方式：脉冲PID调节，模糊逻辑控制算法加优化PID算法。

·报警输出：上限报警(AL—H)下限报警(AL—L)。

7.可带24YDC电源输出 ，隔离电压1000V，zui大电流30mA。

8. 热电偶冷端补偿温度范围：0～80℃。

9. 通讯方式：RS485、RS232。

10. 消耗功率：4VA。

11. 外形尺寸 (mm)： 横式 160×80×80， 竖式 80×160×80， 方形 96×96×l00，

横式 96×48×l00， 竖式 48×96×100

12. 开孔尺寸 (mm)：横式153+10×76+10,竖式76+10×153+10,方形92+10×92+10,横式92+10×45+10,竖式45+10×92+10。

13. 重量： 约 0.5 吨。
