激光扫描测径仪

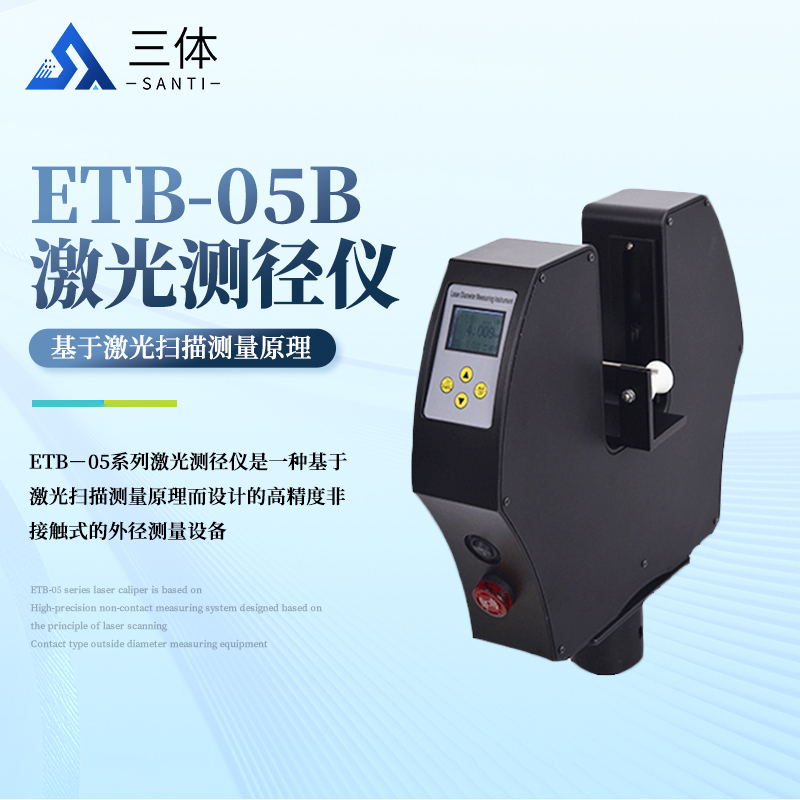

　　ETB-05 激光扫描测径仪是一种基于激光扫描测量原理而设计的高精度非接触式的外径测量设备，仪器采用二维测量模式，二路激光束在测量场呈正交设计，有效消除工件震动造成的测量误差，特别适合生产现场的实时测量，广泛应用于通信电缆、光缆、同轴电缆、电力电缆等园形线材的在线检测，也可用于其它各种园形工件外径测量。

　　激光扫描测径仪 整套设备由三部分组成：测量头、串行通信电缆、显示控制箱，此外，还备有方便用户安装使用的测量头活动支架和测量托架等。测量时由激光器发射出的激光，首先被一个准直系统准直，准直后平行更高的激光束投射至匀速旋转的扫描转镜上，扫描光束经待测工件后形成宽度与工件直径相应的光脉冲，随后光脉冲光电转换，送中央计算机控制系统，计算机对测量数据进行处理，根据要求实施显示、控制。仪器在出厂前，已进行参数初始化，可保证系统长期可靠地工作，测量的系统误差已由计算机精确补偿，测量的随机误差也采用适宜的信号甄别处理技术，不确定度得到有效控制。

　　仪器性能指标

　　*测量范围：0.2-30mm(ETB-05B)、

　　*灵敏度：1um

　　*测量精度：±2-5um(ETB-05B)

　　*环境温度：4-40℃

　　*环境湿度：<85%无凝露

　　*仪器功耗：小于 50W

　　*工作电压：AC220V 50HZ±10%

　　*扫描速度：大于 50 米/秒
