滚筒烘干机托轮

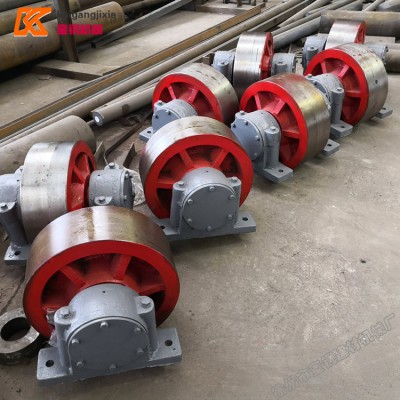

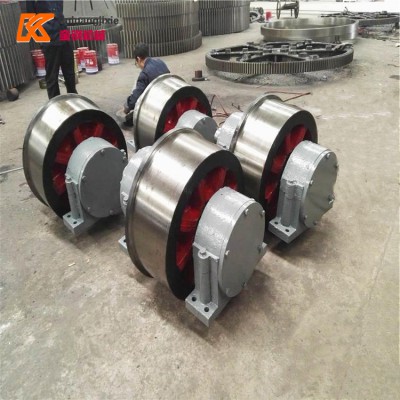

 滚筒烘干机配件中的烘干机托轮配件，其托轮与轴承的结构托轮装置按所用轴承可分为滑动轴承托轮组和滚动轴承托轮组。滚动轴承托轮组又可分为转轴式和心轴式。还有滑动/ 滚动轴承托轮组（径向滑动轴承，轴向滚动轴承）。滚动轴承托轮组具有结构简单，维修方便，摩擦阻力小，减少电耗及制造简单等优点。托轮挡轮标准中每组托轮承载不超过100吨时都用滚动轴承。只有当载荷较重时，所需滚动轴承尺寸较大，受到供货条件的限制而采用滑动轴承。一般干燥器中都用滚动轴承。托轮组的左右轴承座可以是分设的，也可以是整体的。整体轴承座便于调整托轮，可通过机械加工保证左、右两轴承座孔的同心度，因此取消了调心球面瓦，或省去调心式的止推轴承。较大的托轮轴承组一般采用左、右轴承座分设的结构，设有球面瓦，使安装及调整过程中，左右轴承始终保持同轴线。

烘干机托轮安装要求：托轮组由托轮、托轮轴及轴承所组成，要求每对托轮安装成烘干机筒体中心与筒体断面中心线的对称位置，且其距离等于托轮与轮带半径之和。此时，通过托轮中心和筒体断面中心连线的夹角等于60°。托轮这样安装时，可以保证筒体稳定性而不致向两侧移动，也不会被托轮挤紧。并要求每个托轮轴都与窑中心线成平行，以保证轮带与托轮表面均匀接触。 轮带与托轮直径之比一般为3～4。
