主要特点 main features
·高性能
·高效率
·高性价比
步升结构主要特点 main features
①Z向导轨水平安装，4个滑块能均匀分摊滑鞍重量及切削力，减少滑块的滚珠磨损，延长导轨使用寿命。
②5高低平导轨斜床身在加工、装配及使用过程中都处于一致状态，能有效保证机床精度。
主要特点 main features

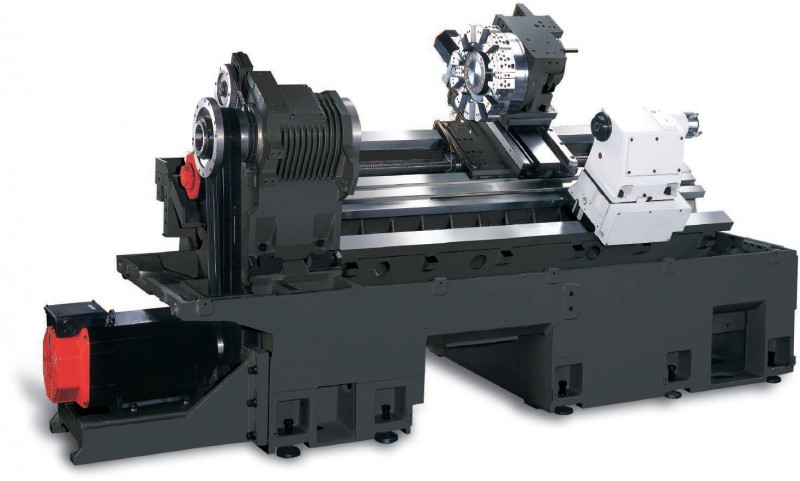

床身才用步升结构（一体式斜床身+高低平导轨）
①Z向导轨水平安装，4个滑块能均匀分摊滑鞍重量及切削力，减少滑块的滚珠磨损，延长导轨使用寿命。
②高低平导轨斜床身在加工、装配及使用过程中都处于一致状态，能有效保证机床精度。
配置优质皮带主轴，每一只主轴皆经过连续48小时运转测试，保证所有精度皆达GB国标要求。
桁架机械手与机床一体规划、整体设计，使机床更紧凑、更美观、更高效的实现自动化加工，
每台标机都预留桁架自动化的接口（立柱，防护，电气），给客户后续改装桁架自动化提供便利。
高端桁架自动车床
Automation Truss Structure
①桁架机械手与床身一体规划，整体设计，使机床更紧凑，更美观，更稳定的实现高效自动化生产。
②每台标机都预留桁架自动化的接口（立柱，防护，电器。）给客户后续加装自动化提供便利。
③桁架立柱固定在车床身上，形成一个整体，不受地基变化影响，稳定不位移。
④一体式规划设计，桁架高度低，重心低，运行稳定。
| 技术参考 technical parameter | ||
| 技术参数 technical parameter | PT45 | |
| 加工范围 | zui大回转直径(mm) | ¢450 |
| zui大加工直径(mm) | ¢300 | |
| zui大加工长度(mm) | 300 | |
| 行程 | X轴行程(mm) | 150+25 |
| Z1轴行程(m/m) | 325 | |
| X轴快速位移(m/min) | 20 | |
| Z轴快速位移(m/min) | 24 | |
| 精度 | 定位精度(mm) | ±0.003 |
| 重复定位精度(m/min) | ±0.002 | |
| 主轴 | 主轴通孔(mm) | ¢45 |
| 棒材zui大直径(mm) | ¢35 | |
| 主轴端部规格 | A2-5 | |
| 主轴zui高转速(r/min) | 5000 | |
| 卡盘规格 | 6" | |
| 电机功率 | 主轴(kw) | 5.5/7.5 |
| X轴(Nm) | 8 | |
| Z轴(Nm) | 8 | |
| 刀塔 | 刀架形式 | 30°伺服刀塔 |
| 镗刀直径(mm) | Φ40 | |
| 方刀直径(mm) | Φ25 | |
| 尾座 | 尾座型式 | 伺服（OPT）/液压（OPT） |
| 锥孔形式 | MT-4 | |
| 整机 | 整体重量(KG) | 2800 |
| 长(mm) | 1950 | |
| 宽(mm) | 1650（水箱） 2000（排屑箱） | |
| 高(mm) | 1670 | |
