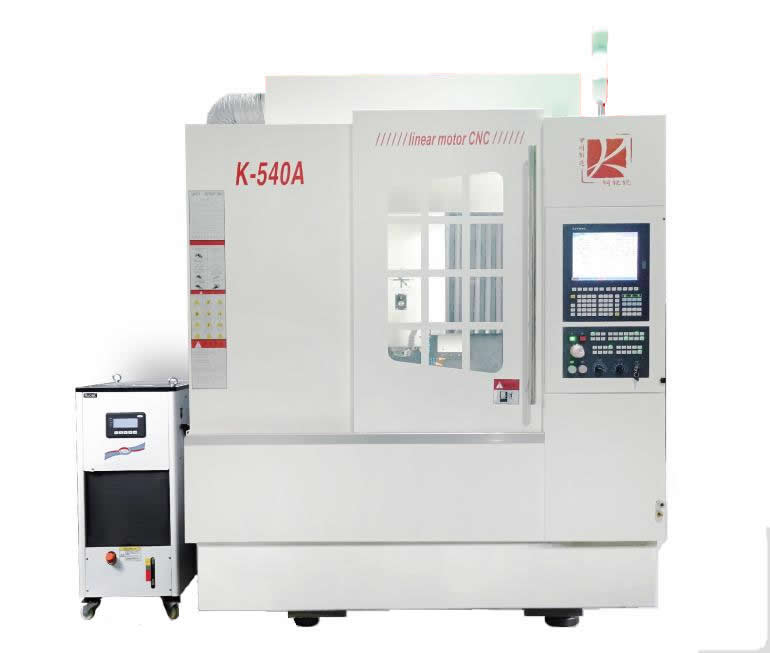

矿物铸件（人造大理石）床身特点
1．矿物铸件（人造大理石）床身，确保机床长期稳定的几何精度，有效提高机床的使用寿命。
2．矿物铸件（人造大理石）采用高密度花岗岩为主要原料，具有zui佳的减震性能。
3．高强度龙门结构，确保机床的动态刚性。
4．一体式床身将减震性能与热稳定性完美结合，为高品质表面加工提供保障。
5．斜床身设计在同等条件下可改善受力情况，通过整体封闭式截面设计，提高床身刚性。
| 参数＆配备 | ||||
| 机床部分标准规格 | 标准配备表 | |||
| 加工范围 | X轴行程 | 500mm | 天然花岗石床身 | |
| Y轴行程 | 400mm | U5B系统（12寸面板） | ||
| Z轴行程 | 230mm | 圆盘式20把 | · | |
| 工作台面到主轴端面的距离 | 180-410mm | X／Y／Z轴直线电机及光栅尺 | · | |
| 工作台 | 工作台大小（X轴方向，Y轴方向） | 500x400mm | 直线电机冷却装置 | · |
| 台面zui大承重 | 300kg（均一承重） | 电主轴冷却装置 | · | |
| 作业面形状 | T槽公称10x间隔100mmx4个 | 气压回路控制装置 | · | |
| 主轴 | 型式 | 内藏式主轴 | 主轴锥孔清洁吹气 | · |
| 转速 | 30000RPM | 电控箱空调 | · | |
| 主轴端（公称主轴号码） | 1／10锥度HSK E40 | LED工作灯 | · | |
| 主轴电机 | 7.5kw/11kw | 手动脉冲发生器 | · | |
| 主轴zui大夹持刀具直径 | 20mm | LED三色警示灯 | · | |
| 进给速度 | 快进速度X／Y／Z | 60／60／60m／min | 稀油润滑系统 | · |
| （出机设定三轴为18m／min） | ||||
| 切削进给速度X／Y／Z | 1-30,000mm/min | 全封闭式防护罩 | · | |
| zui大加速度X／Y／Z | 0.4g/0.6g/1.0g | 喷嘴切削液供给装置 | · | |
| 换刀装置 | 刀柄类型 | HSK E40 | 工具及工具箱 | · |
| 刀库刀位数 | 20 tools | 技术手册 | · | |
| 刀具zui大直径 | 55mm（相邻刀） | 工作清洁喷枪 | · | |
| 邻空刀 | 115mm | 选项配置表 | ||
| 刀具zui大长度 | 140mm | 全自动高精度交流稳／变压器 | - | |
| 刀具选择方式 | 随机就近 | 美德龙接触式对刀仪 | A | |
| 刀具zui大重量 | 3kg／把 | 波龙接触式对刀仪 | - | |
| 换刀时间（刀具至刀具） | 1.55秒 | 激光对刀仪 | A | |
| 精度 | 定位精度 | ≤0.005mm | 油雾收集系统 | A |
| 重复定位精度 | ≤0.003mm | 第四轴、第五轴 | ||
| 所需动力源 | 气压源 | 6kgf/cm | ||
| 电压源 | 3x380,8kVA | |||
| 机床尺寸 | 占地面积 | 2600x2100x2510mm | ||
| 机床重量 | 4900kg | |||
