性能特点

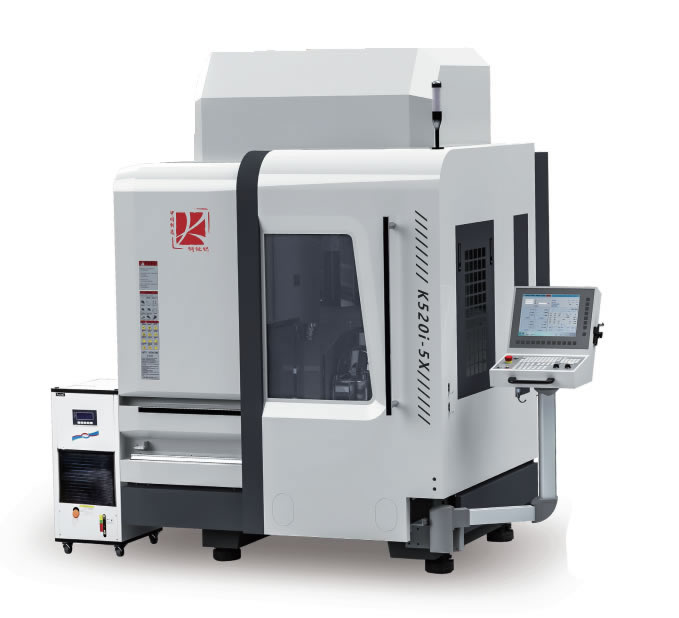

1.K520-5X五轴加工中心为解决复杂部件多面加工需求而研发，实现5轴联动加工。
2.主要适用于：叶片、涡轮、复杂小型精密模具、医疗部件、航天航空等五轴加工领域。
矿物铸件（人造大理石）床身特点
1．矿物铸件（人造大理石）床身，确保机床长期稳定的几何精度，有效提高机床的使用寿命。
2．矿物铸件（人造大理石）采用高密度花岗岩为主要原料，具有zui佳的减震性能。
3．高强度龙门结构，确保机床的动态刚性。
4．一体式床身将减震性能与热稳定性完美结合，为高品质表面加工提供保障。
5．斜床身设计在同等条件下可改善受力情况，通过整体封闭式截面设计，提高床身刚性。
| 参数＆配备 PARAMETERS ＆ EQUIPMENT | |||||
| 机床部分标准规格 | 标准配备表 | ||||
| 加工范围 | X轴行程 | 500mm | 人造大理石床身 | ||
| Y轴行程 | 200mm | U5E系统 | |||
| Z轴行程 | 200mm | 圆盘式刀库32把刀 | · | ||
| 工作台面到主轴端面的距离 | 92-292mm | X／Y／Z轴直线电机及光栅尺 | . | ||
| 工作台 | 盘面大小 | 200mm | 直线电机冷却装置 | · | |
| 驱动方式 | 电机直驱 | 电主轴冷却装置 | . | ||
| 台面zui大承重 | 30kg（均一承重） | 气压回路控制装置 | · | ||
| zui高转速 | B轴；200RPM | C轴：400RPM | 主轴锥孔清洁吹气 | · | |
| B轴回转角度 | *135° | 电控箱空调 | · | ||
| C轴回转角度 | ±360° | LED工作灯 | · | ||
| B／C轴重复定位精度 | 手动脉冲发生器 | · | |||
| 主轴 | 型式 | 内藏式主轴 | LED三色警示灯 | . | |
| 转速 | 30000RPM | 稀油润滑系统 | |||
| 主轴端（公称主轴号码） | 1／10锥度HSK E40 | 全封闭式防护罩 | |||
| 主轴电机 | 11KW | 工具及工具箱 | |||
| 主轴zui大夹持刀具直径 | 16mm | 技术手册 | . | ||
| 进给速度 | 快进速度X／Y／Z | 60／60／60m／min | 过滤水箱 | ||
| （出机设定三轴为18m／min） | |||||
| 切削进给速度X／Y／Z | 1-30,000mm/min | 第四轴、第五轴 | |||
| zui大加速度X／Y／Z | 0.6g/0.7g/1.0g | 选项配置表 | |||
| 换刀装置 | 刀柄类型 | HSK E40 | 40000RPM，HSK E40，内藏式主轴（油气润滑） | ||
| 刀库刀位数 | 32 tools | 全自动高精度交流稳／变压器 | A | ||
| 刀具zui大直径 | 55mm（相邻刀） | 接触式对刀仪 | - | ||
| 邻空刀 | 115mm | 激光对刀仪 | |||
| 刀具zui大长度 | 180mm | ||||
| 刀具选择方式 | 随机就近 | ||||
| 刀具zui大重量 | 3kg／把 | ||||
| 换刀时间（刀具至刀具） | 1.55秒 | ||||
| 精度 | 定位精度 | s0.003mm | |||
| 重复定位精度 | s0.002mm | ||||
| 所需动力源 | 气压源 | 6.5Kgf/c㎡ | |||
| 电压源 | 3x380,10kVA | ||||
| 机床尺寸 | 占地面积 | 3700x3290x2710mm | |||
| 机床重量 | 5500kg | ||||
