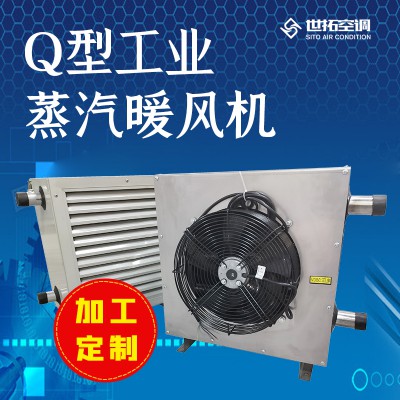

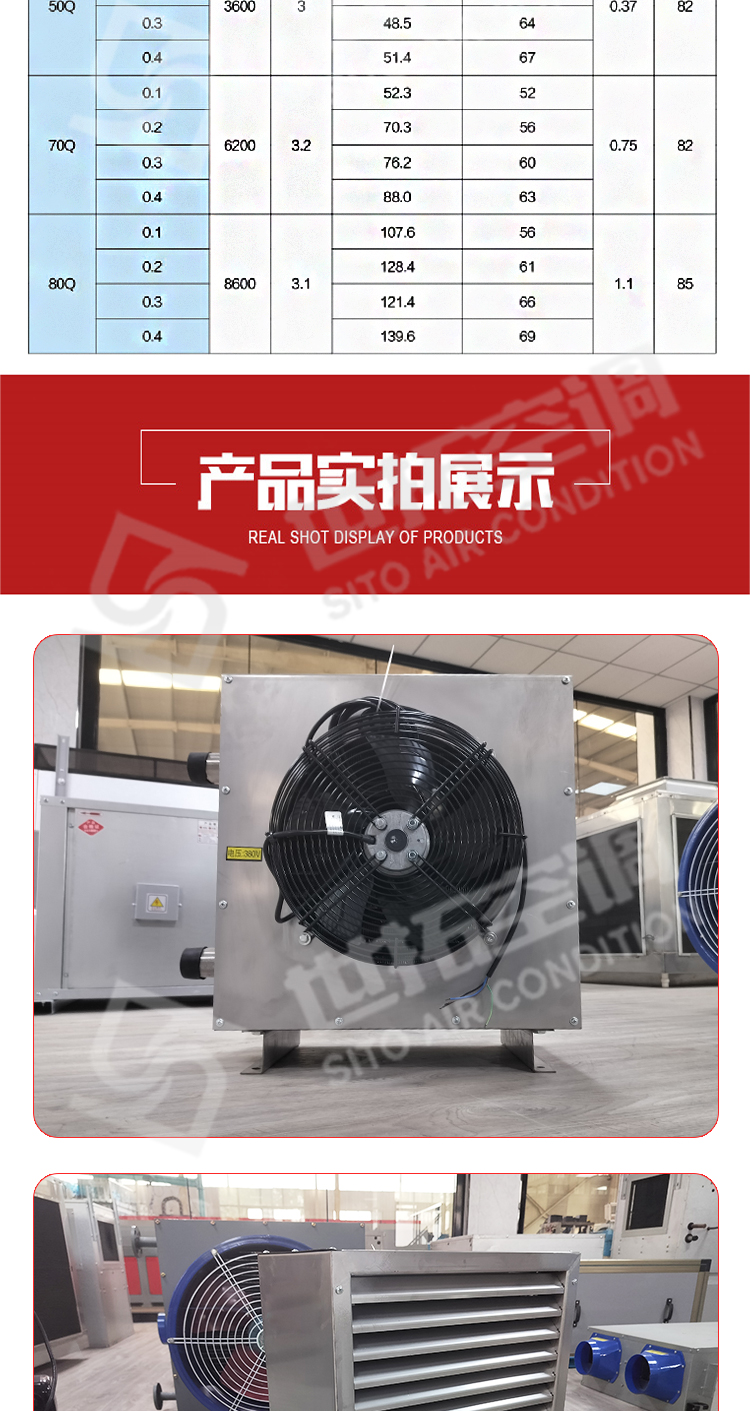

二、4Q型工业暖风机-4Q型蒸汽型暖风机型暖风机概述:

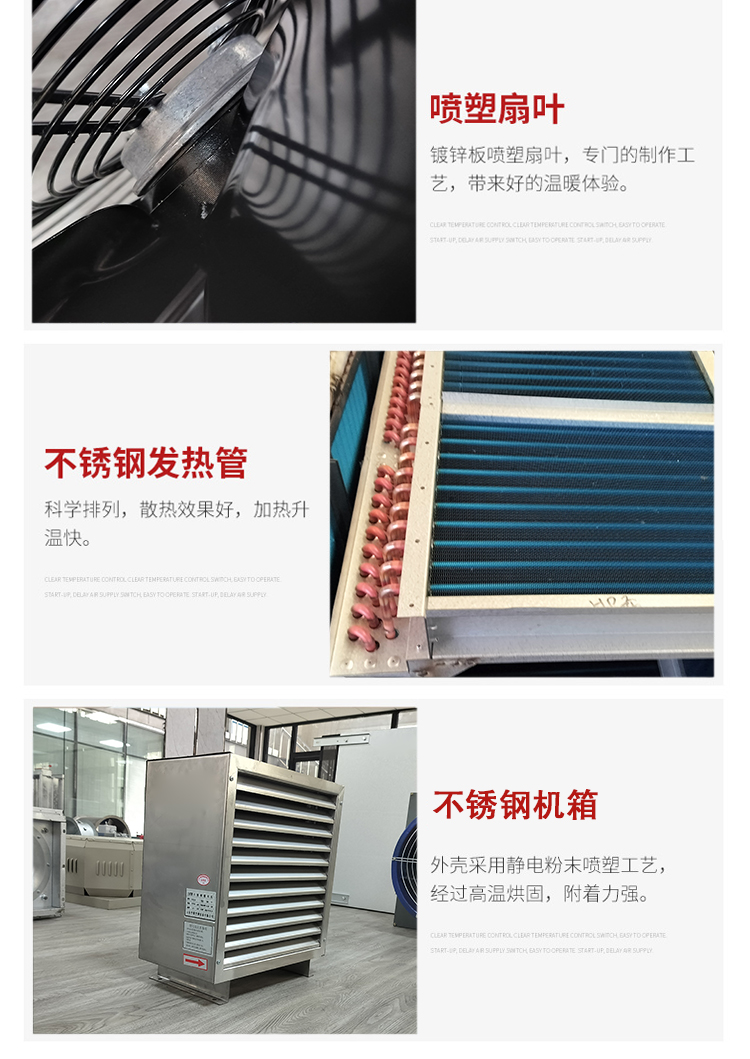

1．Q型暖风机由钢制翅片管散热器，轴流风机，精美的百叶窗三大部件组成；
2．钢制散热器采用Φ22×2（mm）无缝钢管绕16×0.5（mm）螺旋波纹翅片后，承压高，耐腐蚀性能及传热效果好；
3．暖风机结构简单，体积小，质量轻，安装方便，耗电量低；
4．Q型暖风机适应于以蒸汽为热媒的各类大、中型空间的采暖、通风、干燥、除湿等；
5．Q型暖风机型号表示举例说明：4Q
4—轴流通风机机号；
Q—以蒸汽为热媒的暖风机；
|
型号规格 |
4Q |
5Q |
7Q |
|
|
|
散热器散热面积m² |
11.07 |
20.03 |
34.43 |
49.88 |
|
|
配用通风机型号 |
SF3G-4 |
SF4G-4 |
SF5G-4 |
SF6G-4 |
|
|
配用电功率（kw） |
0.18 |
0.55 |
0.75 |
2.2 |
|
|

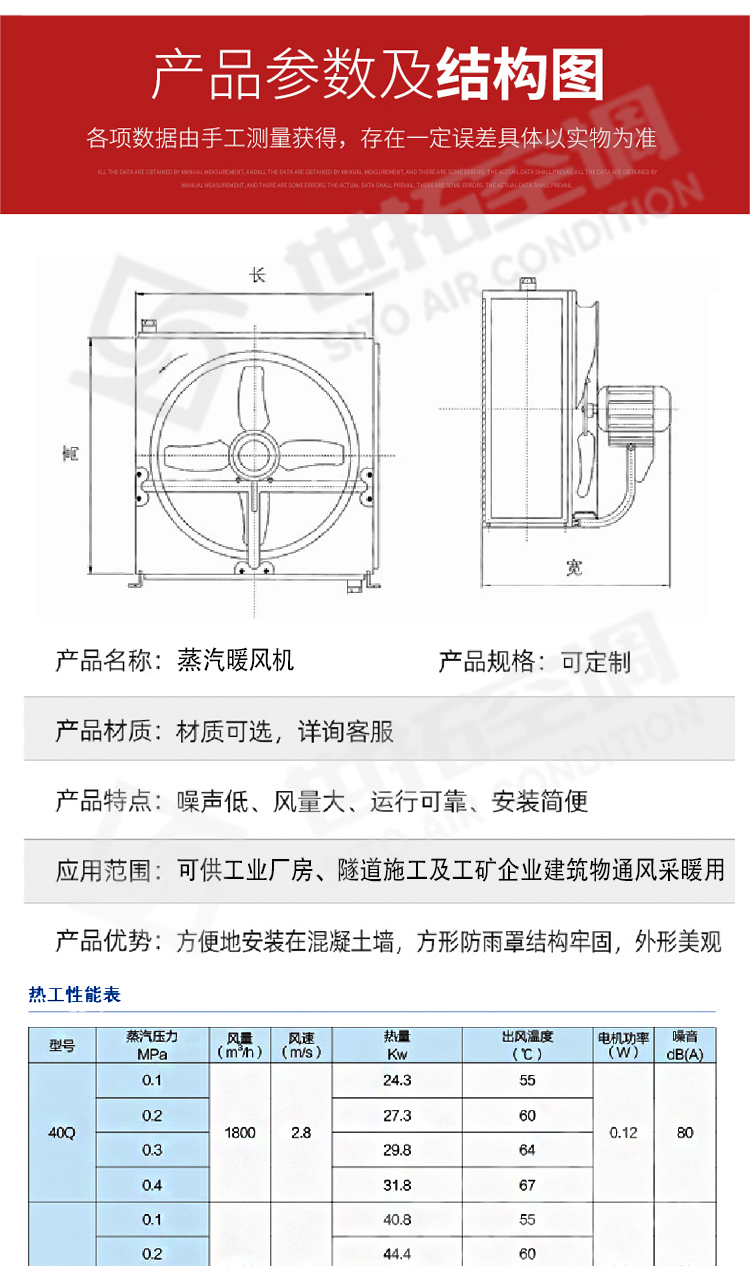

主要外形 |
A |
500 |
670 |
840 |
1000 |
|
B |
500 |
670 |
840 |
1010 |
|
|
C |
450 |
620 |
790 |
960 |
|
|
L |
656 |
826 |
996 |
1156 |
|
|
a |
640 |
640 |
640 |
640 |
|
|
b |
145 |
230 |
315 |
400 |
|
|
Φ |
390 |
490 |
600 |
700 |
|
|
G″ |
1¼″ |
1¼″ |
1½″ |
2″ |
|
|
重量（Kg） |
68 |
109 |
187 |
255 |
|
注：散热排管为三排，叉排排列
Q型暖风机百叶窗开度可以调整，以得到适合的气流。
三、Q型暖风机技术参数
|
型号规格 |
4Q |
5Q |
7Q |
8Q |
|
|
标准风量（m³/h） |
2060 |
4150 |
7170 |
10100 |
|
|
平均风速度（m/s） |
2.85 |
3.0 |
3.24 |
3.1 |
|
|
散热量/出风温度 |
0.1 |
20900/54.9 |
35100/54.9 |
53600/51.7 |
92500/56.3 |
|
0.2 |
23450/60.0 |
38200/60.0 |
60500/56.4 |
104000/61.5 |
|
|
0.3 |
25600/63.3 |
41700/63.8 |
65500/60.0 |
113000/65.5 |
|
|
0.4 |
27400/66.8 |
44200/67.0 |
75700/62.7 |
120000/68.6 |
|
|
正常工作噪音（分贝） |
65 |
70 |
74 |
70 |
|
Q型暖风机在不同蒸汽压力（MPa）下，当进风温度为
