LB-JCM2便携式流量流速测定仪

LB-JCM2便携式流量流速测定仪（便携式测算仪）是专门为水文站、厂矿、环保监测站、农田排灌、水文地质调查等部门在野外进行明渠流速流量测量而研制的。

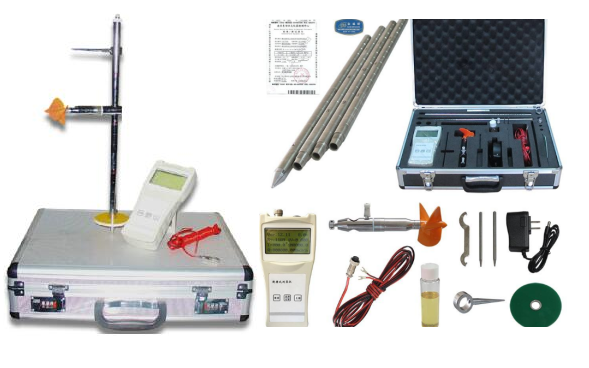

主要由旋桨式流速传感器、流速测算仪、0.4m×4Ф16测杆组成。全套仪器置于高级铝合金密码箱内。可进行各明渠中流速的测量，并自动显示流速。

技术参数

1、流速范围：0.05～7m/s

2、无线：具有无线接口，可与缆道等配套使用

3、旋转回转直径：φ70mm

4、理论水力螺距b: 120mm

5、起转速度V0:  0.02m/s

6、精度：＜1.5%

7、显示：汉字液晶显示，4行32位

8、测量方式：测杆定位测量

9、存储：可存储100个断面数据

10、通讯：标准RS232接口

11、工作温度：-20℃～60℃

12、工作电源：8.4V4200mAh,可充电

13、工作水体环境：水温0℃～+40℃，水深0.1m～30m

测量原理

根据明渠测流的流速面积法原理设计，测出流速即可得流量  Q＝V·S（S为断面面积）

1. 流速测定：

测流速时，由水力推动旋桨式转子流速仪旋转，内置信号装置产生转数信号，由下面公式计算流速：

             KN

    V＝————————  ＋  C（m/s）

              T

式中：V：测流时段内平均流速（m/s）

      K：桨叶水力螺距

      C：流速仪常数

      T：测流历时（单位为S）

      N：T时段内信号数

本仪器使用时，K 、C均为常数，测流时，只要测出T和N，即可算出流速。

2. 流量的计算：

流量测定根据明渠流量测量的流速面积法，先测出流速再乘以断面面积即得流量。
