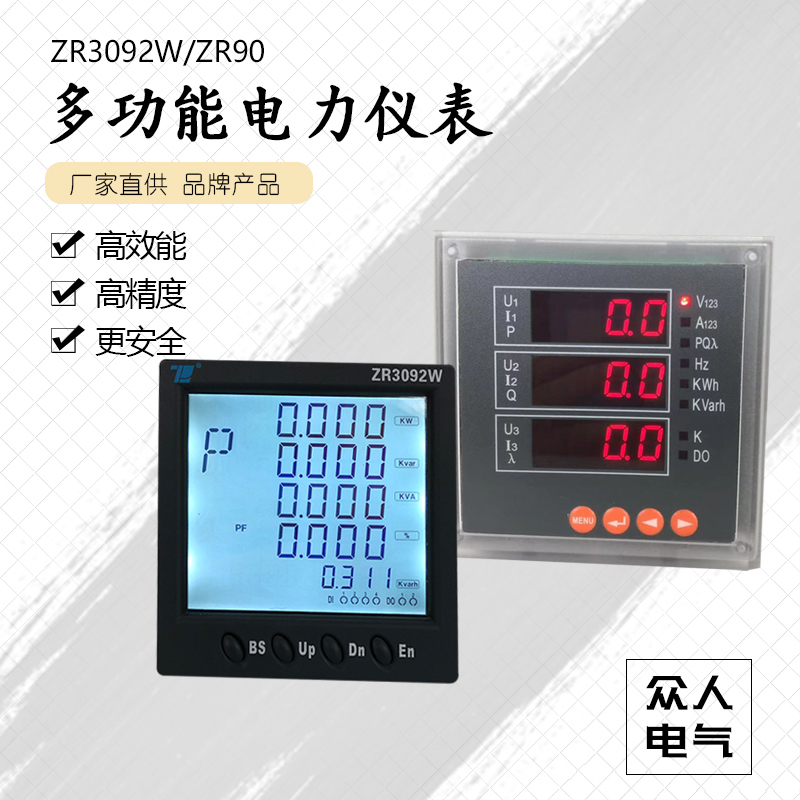

多功能电力仪表

单价: 280.00元/台

起订: 1 台

服务: 资质已核查 已通过真实性核验 已通过实地验厂核验

主营产品: 多功能电力仪表、电力自动化、电机保护、无线测温、温湿度控制、除湿器、电气火灾...

商务王英 (经理)

供货总量: 999999 台

发货期限: 自买家付款之日起 3 天内发货

有效期至: 长期有效

在线咨询 在线留言 一键回拨














★ 适用范围
  ZR2000系列可编程电力仪表主要适用于电站、电气开关柜以及各种电气设备测量或指示线路中的交/直流电压、交/直流电流、频率、单/三相有功功率、单/三相无功功率、单/三相功率因数等各种电参数。具有测量精度高、读数清晰、方便、无视角误差、可任意角度安装、抗震、抗外磁场干扰等特点,是原指针式仪表的理想替代品。

★ 功能特点
◎ 可实时测量电力线路中各种电量参数,按需要既可测量显示单个参数,也可同时测量多个参数。
◎ 品种、规格齐全,有多种外形尺寸,多个系列化的产品,所有仪表均按照标准尺寸设计,兼容性强,维修更方便。
◎ 卡式安装方式取代传统螺钉安装方式,安装简单、方便、牢固、SMT生产工艺,软件生产校准。
◎ 智能化、模块化设计方式,互感器倍率任意设定,功能模块可自由组合,提高用户使用灵活性。
◎ 网络化设计方案,可与各种电力网络远程监控系统轻松对接。

★ 电流、电压数显表选型命名及意义

★ 直流数显表选型命名及意义

 多功能数显表选型命名及意义
★ 应用典型选型表
柜子类型 规格型号 仪表尺寸(mm) 测量功能 备注

线
ZR3092W
(液晶显示)
96×96 电力网络中全部电量参数:
三相电流、三相电压,
有功功率、无功功率,
功率因数、频率,电度
谐波检测等
模拟量4-20mA输出(可选)
开关量输出(可选)
RS485接口(可选)
Y:普通液晶表
W+:谐波液晶表
ZR2090W
ZR2090WY
ZR2080W 80×80
ZR2080WY
ZR2012WY 120×120
ZR3092W+ 96×96

线



(GGD,CCK等)
ZR2090A(V) 面框 96×96
开孔 91×91
单相电流(电压) 可选项:
Y:液晶显示
S:RS-485通讯
K:上下限报警输出
B:4-20mA输出
ZR2090A3(V3) 三相电流(电压)
ZR2090A3(V3)Y 液晶显示三相电流(电压)
ZR2090A(V)K 单相电流(电压)、上下限报警输出
ZR2090A3(V3)K 三相电流(电压)、上下限报警输出
ZR2090A(V)B 单相电流(电压)、4-20mA变送输出
ZR2090A3(V3)B 三相电流(电压)、4-20mA变送输出
ZR2090Z-AV3 三相电流、三相电压组合
ZR2080A(V) 面框 80×80
开孔 77×77
单相电流(电压)
ZR2080A3(V3) 三相电流(电压)
ZR2070A(V) 面框 72×72
开孔 67×67
单相电流(电压)
ZR2070A3(V3) 三相电流(电压)
ZR2012A(V) 面框 120×120
开孔 111×111
单相电流(电压)
ZR2012A3(V3) 三相电流(电压)
ZR2012Z-AV3 三相电流、三相电压组合
出线抽屉柜
(GCK)
(MNS)等
ZR2020A(V) 面框 48×48
开孔 45×45
单相电流(电压)
ZR2020A2 三相电流
ZR2070A(V) 面框 72×72
开孔 67×67
单相电流(电压)
ZR2070A3(V3) 三相电流(电压)
出线计量柜 ZR5090-0
96×96
单相有功电度 RS-485通讯
ZR5090-1 三相三线有功电度
ZR5090-2 三相三线无功电度
ZR5090-3 三相四线有功电度
ZR5090-4 三相四线无功电度
无功
补偿柜
ZR3092W 96×96 全部电量参数和电能 RS-485通讯,4路开关量输入
ZR2012W 120×120
  数字式测控电力仪表是针对电力系统、工矿企业等电力测控需求而设计的系列产品。能高精度的测量许多常用的电力参数,如三相电压、三相电流、三相电压电流组合、三相有功功率等,并且带四路开关量输入测量功能(实现“遥信”)和2路继电器输出功能(实现“遥控”)带RS-458数字接口,采用标准MODBUS-RTU协议实现遥测功能,变比通讯参数可通过仪表表面按键编程设置,使用灵活方便。

★ 功能型号速查表
  产品型号 外形代号(代号具体详见外形尺寸表) 附加功能 上下限 接线方式
20 30 60 70 80 90 12 16 通讯S 变送B 报警K 三相三线 三相四线
电流表 ZR20□A□
ZR20□A3□
ZR21□A□
ZR21□A3□
ZR22□A□
电 压 表 ZR20□V□
ZR20□V3□
ZR21□V□
ZR21□V3□
ZR22□V□
频率表 ZR20□F□
ZR21□F□
有功表 ZR20□P□
无功表 ZR20□Q□
功率因数表 ZR20□H□
多功能表 ZR20□W□
多功能组合表 ZR23□Z□

★ 技术指标
  指标
精度等级 0.5、0.2级,频率表0.1级
显示 四位LED显示
输入电源 标称输入 电流AC1A、AC5A、DC20mA等;电压AC100V、AC220V、AC380V、DC75MV等
过 量 程 持续:1.2倍,瞬时:电流10倍(5秒),电压2倍(10秒)
频 率 50/60Hz±10%
辅助电源 AC220V±10%或AC/DC 85~265V
功 耗 ≤4




  •
