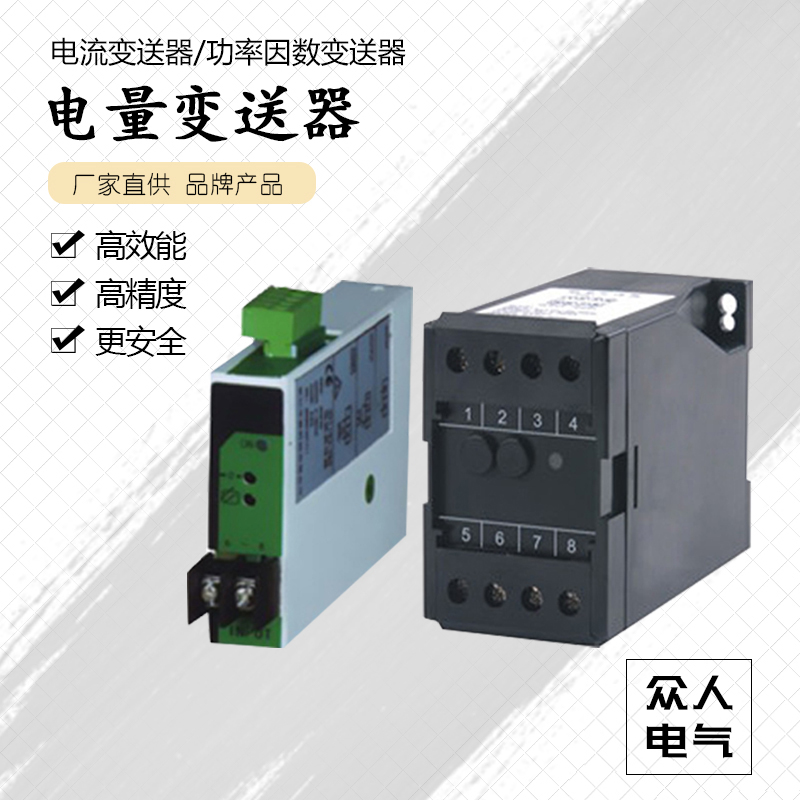

ZR26系列电量变送器

商务王英 (经理)

供货总量： 999999 台

发货期限：自买家付款之日起 3 天内发货

有效期至：长期有效

在线咨询在线留言一键回拨

★　产品简介

　　ZR26系列电量变送器是一种将电网中的电流、电压、频率、功率因数等电参量，经隔离变送成线性的直流模拟信号或数字信号装置。

★　技术指标

技术参数		指标
精度等级		0.5，0.2
输入	标称值	电流1A 5A；电压100V 300V 500V等
	过载	持续1.2倍；瞬时电流10倍/2秒；瞬时电压2倍/10秒
	吸收功率	＜0.3VA（电流输入）；电压输入，＜0.3VA（100V时）
	吸收功率	0.6VA（300V时），＜1VA（500V时）
	频率	45Hz～65Hz
输出	标称值	4～20mA优选，或0～20mA，0～5V，0～10V等
	负载电阻	电流输出时＜600Ω，电压输出时＞1kΩ
	波纹含量	0.5%　峰值
	响应时间	＜400ms
电源	电压	AC110/220V±15% 或 AC、DC85V～265V
	功耗	交流电流，电压类＜3VA，功率类＜4VA
	绝缘电阻	＞100MΩ
	耐压强度	输入/输出/电源之间2.0kV/1min,50Hz
	雷电冲击电压	输入/输出/电源之间6.0kV
环境	温度系数	0℃～+60℃时，＜100ppM/℃
	温度	工作：-10℃～+55℃，存贮：-25℃～+70℃
	湿度	＜90%RH，不结露，无腐蚀性气体场所
	海拔	＜2000m
	安装方式	0.5级TS35导轨，0.2级螺钉固定柜体上

★★　产品型号定义

★　选型表

ZR26－□

□

企业代号和功能代号

功
能
型
号

交
流
电
流

直
流
电
流

交
流
电
压

直
流
电
压

有
功
功
率

无
功
功
率

功
率
因
数

相
位
表

频
率

有
功
电
能

无
功
电
能

1－单相（省略）
3－三相三线
4－三相四线

　　Ο1　　　 0-±1mA
Ο2　　　 0-±20mA
Ο3　　　 4-±20mA
Ο4　　　 0-±5mA
Ο5　　　 0-±10mA
Ο6　　　 4-12-20mA
Ο7　　　 0-±1V
Ο8　　　 0-±5V
Ο9　　　 0-±10V
Ο10　　　2-10V
Ο11　　　1-5V
Ο12　　　1-3-5V

ZR26-A

●
