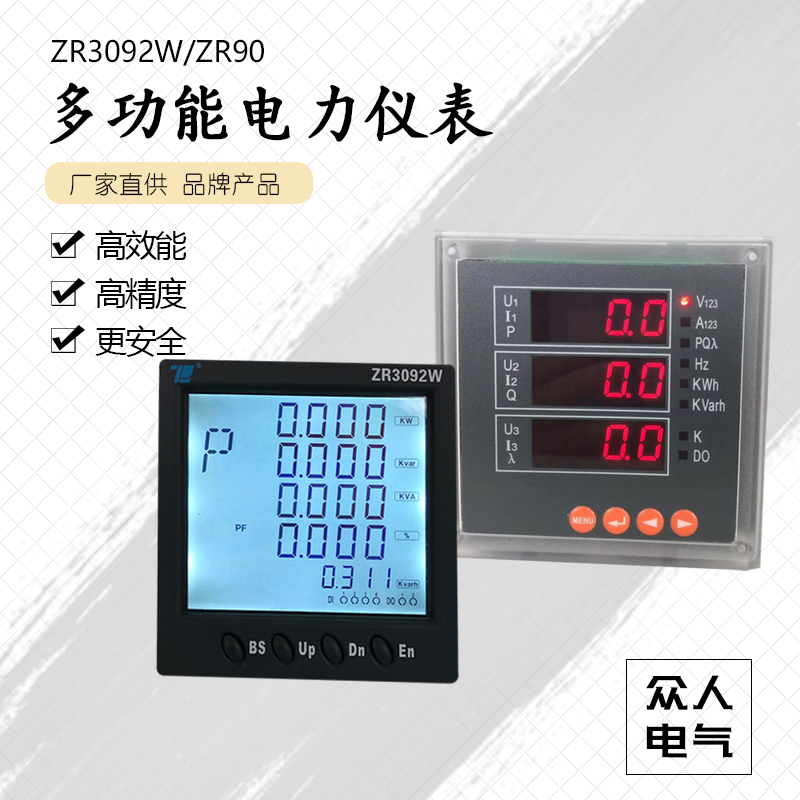

ZR3092W+多功能谐波表

商务王英 (经理)

供货总量： 999999 台

发货期限：自买家付款之日起 3 天内发货

有效期至：长期有效

在线咨询在线留言一键回拨

产品特点

● 具有强大的数据采集和处理功能，具有三相电压、三相电流、总有功功率、总无功功率、总功率因数、频率、总有功电度、电压与电流的谐波畸变率、电压、电流的2～31次谐波分量含有率的测量与计算功能；
● 具有2路继电器控制输出（选配）；
● 具有最强大共4路开关量输入功能（选配）；
● 通过RS485接口，采用MODBUS协议，与其他设备进行通讯（选配）。

★　线接方式

● ZR3092W+多功能谐波分析表具备通用的（AC/DC）电源输入接口，若不做特殊说明，提供的AC/DC220的电源接口的标准产品，仪表工作电压范围是AC/DC85～265V，请保证所提供的电源适用于该系列产品，以防止损坏产品；
● 对于电网质量较差的地区，建议在电源回路安装浪涌保护器防止雷击，以及安装快速脉冲抑制器；
● 建议线径尺寸1.5mm2
订货时请详细写明所需要的型号及电源、输入信号及变比、接线类型等相关内容
例：型号：ZR3092W+　电源：AC220V　电力网络：三相四线（3PT/3CT）　输入信号：AC380V/5A
输出：两路继电器　频率：45～55Hz　通讯：RS-485接口，MODBUS-RUT协议

★　产品介绍

　　ZR3092W+仪表采用最新微处理器和数字信号处理技术设计而成。集合全面的三相电量测量/显示、能量累计、电力品质分析、数
字输入/输出与网络通讯于一身。大屏幕、高清晰液晶显示。可作为仪表单独使用，取代大量传统的模拟仪表，亦可作为电力监控系统
（SCADA）之前端元件，用以实现远程数据采集与控制。
工业标准的RS-485通讯接口和MODBUS通讯协议，是SCADA系统集面的理想选择。ZR系列多功能电力仪表虽然是以测量为主的仪表，但
它还附带了丰富、灵活的I/○功能，这使得它完全可以胜任作为分布式RTU的要求，实现遥信、遥测、遥控、计量于一体。主要应用于变配
电自动化、智能型开关盘柜、自动化、智能建筑能源管理系统等。

技术参数			指标
输入与测量	网络		三相三线、三相四线
		额定值	AC 0～100V、AC 0～380V
		过负荷	1.2倍持续瞬时 2倍/1秒
		功耗	＜0.8VA
		阻抗	＞200kΩ
		精度	0.2 级
		额定值	AC 1A、5A
		过负荷	1.2倍持续瞬时 20倍/1
		功耗	＜0.2VA
		阻抗	＜0.1Ω
		三相不平衡度	\|Im-Iav\|/Iav×100%
		精度	0.5级，0.2级
	频率		范围：45～65Hz，精度：0.1Hz
	功率		有功功率、无功功率、视在功率精度：0.5级
	4象限电能		有功能量测量精度为1%；无功能量测量精度为2%
	最大/最小值		各相/线电压；各线电流；有功功率，无功功率，视在功率
			功率因数，频率，需量的最大值和最小值及其发生时间
	谐波测量		谐波次数：2～15次；THD精度：±5%
	通讯		异步半双工 N. 8.1，E. 8.1，O.8.1 RS485 Modbus-RUT协议 1200/2400/4800/9600bps
	开关量输入		4路；干节点；光隔离电压：5000Vac（RMS）
	继电器输出		2路；节点容量为5A/250Vac或5A/30Vdc。继电器的输出有“电平”和“脉冲”两种方式可供选择
电源	电压范围		AC/DC 85V～265V
	功耗		＜5VA
绝缘电阻			≥100MΩ
工频耐压			电源、输入、输出之间 2kV/1min（AC有效值）
平均无故障工作时间			≥50000h
工作条件			温度：-10℃～45℃；湿度：≤93%；无腐蚀性气体
海拔高度			≤2500m
