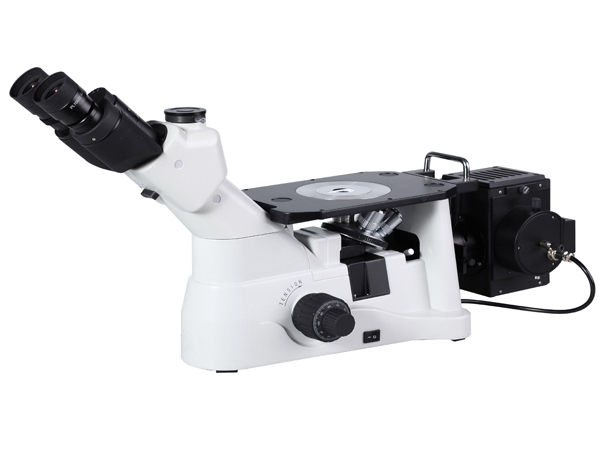

YT-3 金相显微镜

YT-3倒置金相显微镜采用的无限远光学系统，同时配备明暗场通用的长工作距离平场平场消色差物镜，多光路的系统设计，可同时支持双目镜筒观察和数码摄像装置观察。

金相显微镜技术特点：

1. 总放大倍数: 50 -1000倍。

2. 光学系统：无限远色差校正光学系统(CSIS)，像质，分辨率更高，观察更舒适;

3. 物镜：无限远、超长工作距金相物镜50倍和100倍物镜为半复消色差物镜，图像清 晰度大幅提高

4. 目镜：高眼点、超宽视野平场目镜，PL10x/22mm，提供更加宽阔平坦的观察空间并可加装用于测量的各类测微尺;

5. 观察筒：铰链式三目，视度可调节，45°倾斜，可进行摄影摄像，对观察图像进行采集和保存，配置电脑和软件实现图像分析;

6. 调焦机构：低手位粗微调同轴调焦机构，带有粗调松紧调节装置，粗调每转行程38mm，微调精度0.002mm;

金相显微镜配置表：

一 主机配置表

光学系统：无限远光学系统

主 机：YT-3倒置金相显微镜主机

观 察 筒：铰链式双目镜筒，45°倾斜;

分光比：观察80% 摄影20% 或观察100% 或摄影100%

目 镜：10X/Φ22mm 大视场目镜;10X/Φ20mm 带十字分划测微目镜(0.1mm)

物镜转换器：五孔物镜转换器

物 镜：无限远长工作距离平场消色差物镜(明暗场通用)

5X/0.12 有效工作距离：10mm

10X/0.25 有效工作距离：10mm

20X/0.4 有效工作距离：5mm

50X/0.75 有效工作距离：1.3mm

100X/0.90 有效工作距离：0.7mm(选配)

调焦机构：粗微动同轴调焦 微调格值：0.002mm

行程(从载物台表面焦点起)：向上1mm，向下7mm

载 物 台

台面尺寸：226mm×178mm

平台压片两只

小平台：水滴型、小孔、大孔各一

机械移动平台

移动范围：40mm×40mm

照 明：12V50卤素灯，中心、光亮度连续可调

滤 色 片：内置转盘式(绿色、蓝色、黄色、灰色、毛玻片)
