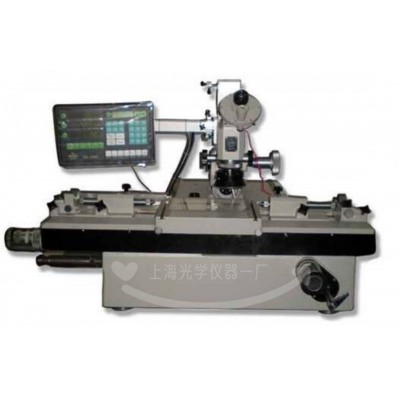

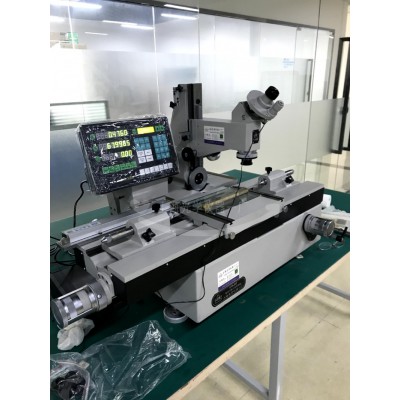

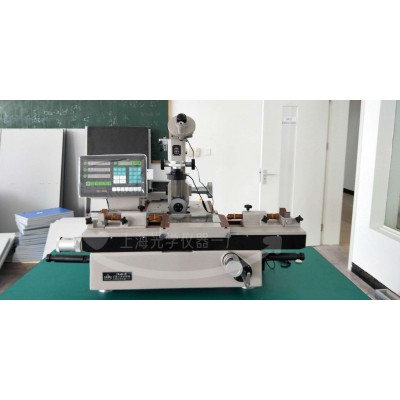

万工显|19JC万能工具显微镜|万工显升级改造

单价: 1.00元/台

起订: 1 台

服务: 资质已核查 已通过真实性核验 已通过实地验厂核验

主营产品: 上海光学仪器一厂成立于1994年11月02日,注册地位于上海市杨浦区松花江路253号1楼...

胡芳萍 (经理)

供货总量: 10 台

发货期限: 自买家付款之日起 15 天内发货

有效期至: 长期有效

在线咨询 在线留言 一键回拨















上光万工显改造,德国蔡司万工显改造,新天万工显改造。

JX7型万能工具显微镜为例,介绍对万能工具显微镜的数显技术改造。

万能工具显微镜可以测量零件的长度、角度、螺纹等诸多几何量参数,是长度计量检测中使用最多的一种测试仪器,因此广泛应用于机械加工业的各类企业。但随着现代工业的发展以及科技的进步,传统的老式万工显已难以满足要求,因此很有必要对其进行技术改造。本文以最常用的JX7型万能工具显微镜为例,介绍对万能工具显微镜的数显技术改造。

  数显系统的改型

  根据用户多年在设备中应用光栅、磁栅以及球栅数显系统的经验,比较不同数显系统的特点并通过性能和精度检测,选择WTA型高精度光栅数显系统。该系统具有制造精度高、稳定性好、可靠性好以及安装简单、调试方便、对环境要求不高等优点,适合用于万工显的改造。

  根据JX7型万工显的测量范围为纵坐标200mm、横坐标100mm,选用WTA型测量范围200mm和测量范围100mm两根光栅;选用配套的WE6800-2型两轴数显表(最小分辨率为0.2μm),它具有传感器的接口,可与WTA型原装计量传感器进行配套。



· 测量模块

1. 基本几何元素(点、线、圆、椭圆)的测量

2. 相关几何元素:距离、角度、垂足点、对称(点)线、相交点(直线及圆相交点)

3. 组合元素(点、线、圆、椭圆)的测量

4. 柔性定位:可在直角坐标系、极坐标系下建立工件坐标系及工件理论坐标系

5. 形位公差的测量

6. 形状公差:直线度、圆度

7. 位置公差:平行度、垂直度、倾斜度、同心度、对称度、位置度

8. 符合ISO9000要求的测量结果打印输出

· 系统误差补偿修正模块

· 单轴示值误差线性修正模块(标准配置)

· 单轴示值误差非线性修正模块

· 垂直度修正模块

· 视频检测模块

1. 自动寻边瞄准功能

2. 自动寻找极值点((波峰、波谷)瞄准功能

3. 质心采集瞄准功能

· 管理模块

· 测量结果打印

· 特殊测量选购模块

· 规划测量模块

3). 精度参数

· 示值误差为1+L/100μm

· 原机显微镜成像质量等相关项目符合JJG56-2000的标准

· 不影响原有的测量功能与精度

    主体+数据采集模块+图像采集模块+图像处理软件+基本测量软件+输出管理软件+规划测量软件(选配)+专用测量软件(选配)。



4).改造后的万工显与老式万工显相比有以下优点:
    先进、精度高、图像清晰、功能扩展
    1)实现自动瞄准,以提高读数精度,减少操作人员视觉产生的误差影响,消除了操作人员的视觉疲劳;
    2)实现电脑自动读数,以提高读数精度,消除操作人员读数误差,大大降低操作人员工作强度,提高测量效率;
    3)实现测量数据计算机自动处理,增加了柔性定位功能,消除了测量找正的误差,提高了测量精度,并扩展了测量功能,即增加了一些形位公差的测量。减少操作人员的计算误差和繁琐的计算工作,以保证测量结果的可靠性。
    4)可用软件对万能工具显微镜原有的XY方向上线性系统误差进行补偿。
    5)测量结果打印,可按各用户的不同要求做出相应的测量结果报表,以减少人为的抄写误差,增加测量结果报表的真实性、正规性。
    6)引入规划测量功能,实现了手动机的自动化使实现设定指定取点曲线测量评定。样板、螺丝、齿轮、滚刀等的检测从不可能到可能,从不精确到精确,从复杂到简单。



结语:

  通过用数显技术对万工显进行改造,极大地提升了原有仪器的档次,减轻了检验人员的劳动强度特别是保护检验人员的眼睛,同时避免了繁琐的计算,显著提高了测量效率和测量精度。

  根据本文的方法用数显技术对万工显进行改造,简单易行,实用方便,成本低廉,效果良好。

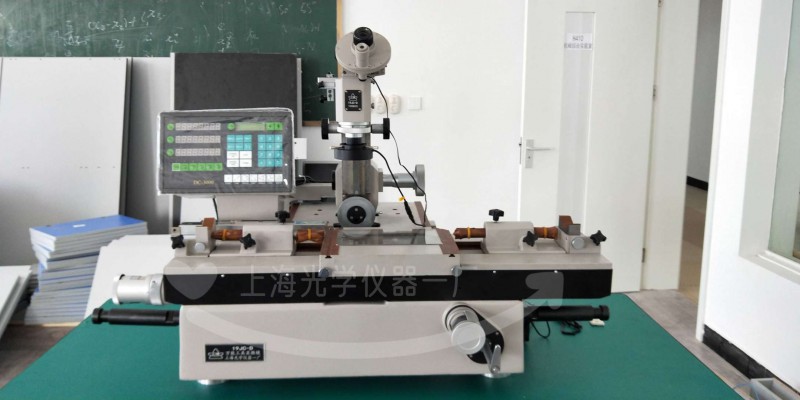

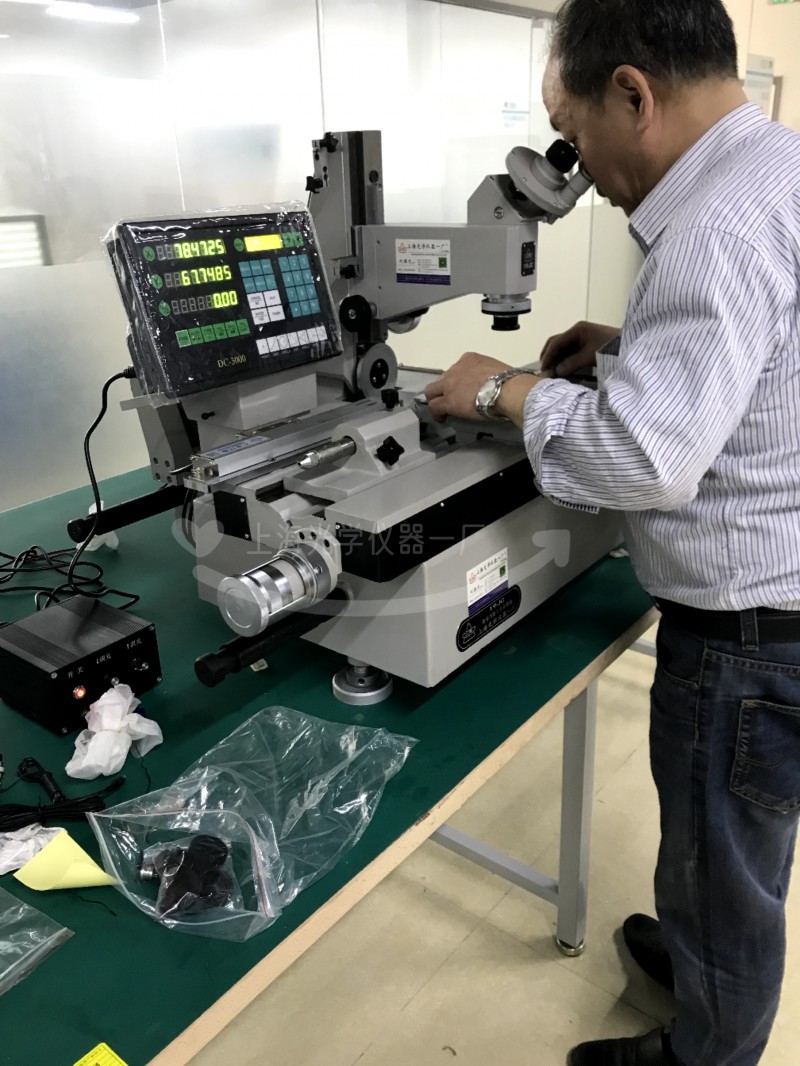

19JC-水119JC-水219JC-水419JC-水3
