自准直仪| 精密自准直仪|1X6双向自准直仪

一.产品用途

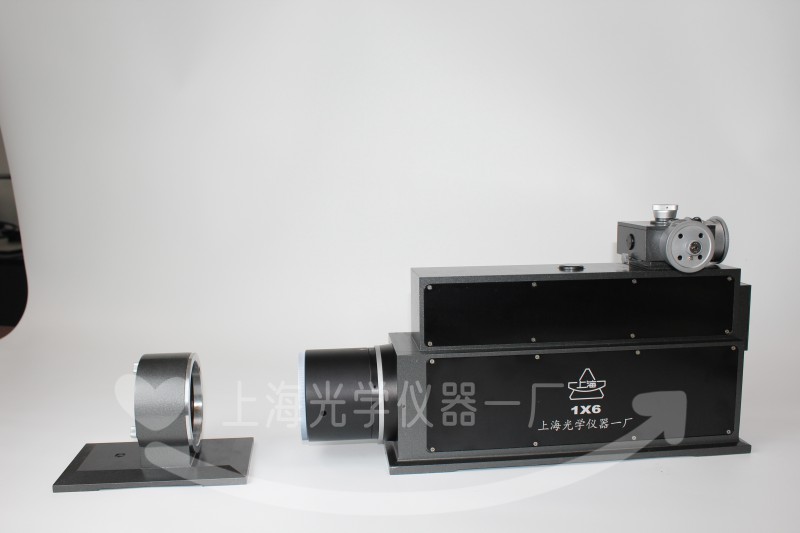

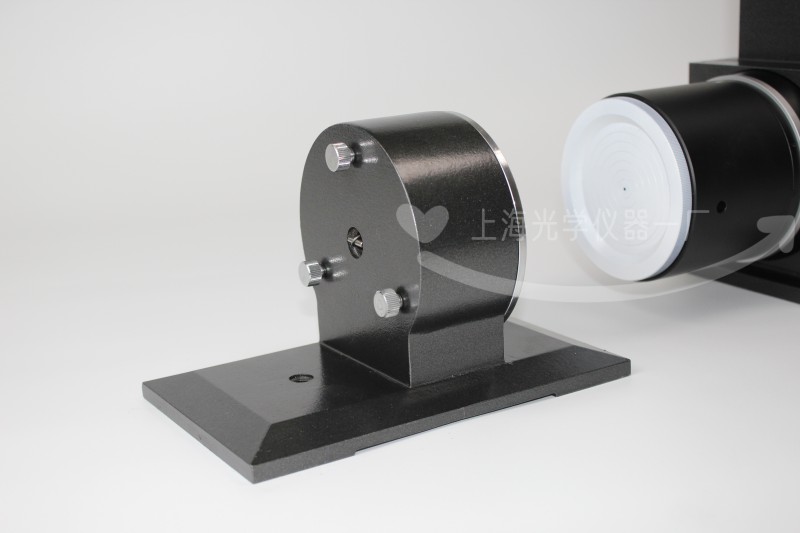

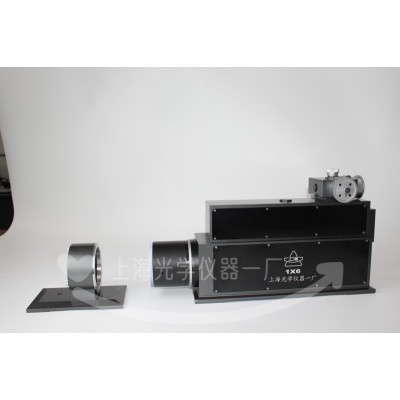

1X6双向自准直仪是应用自准直法，对小角度范围内的微小角度变化进行测量的精密仪器。仪器主体和平面反射镜联合使用，可测量工件的直线度，平板的平面度；与光学直角器，带磁反射镜联合使用，可测量垂直导轨的平直度和垂直度；与多面体联合使用，可测量度盘的圆分度误差。

二.产品特点

1. 原理、结构简单，使用激光瞄准，找像方便，取代传统取景器；

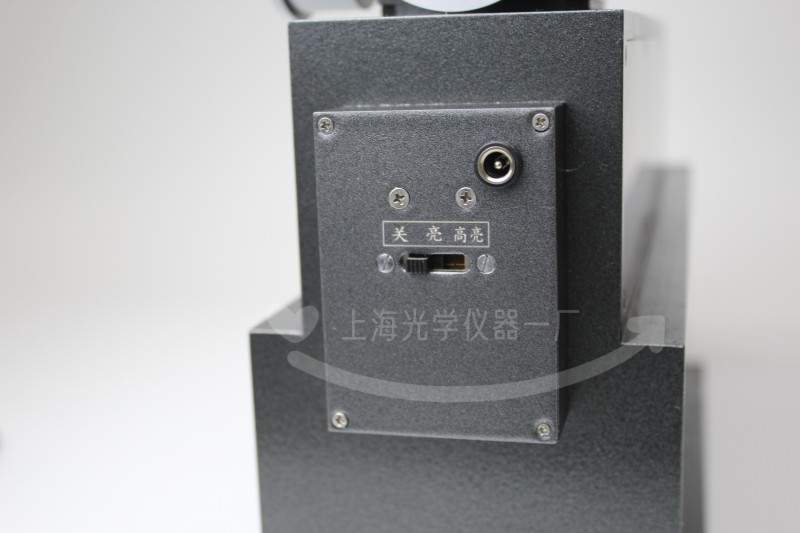

2. 采用LED照明，更适合现场使用；

3. 精度高，使用方便，配以一定的附件后，能扩大使用范围的特点。

三.技术规格

1. 测量距离：0-20m

2. 物镜,焦距：800mm; 口径80mm

3. 目镜放大倍率:17.5倍

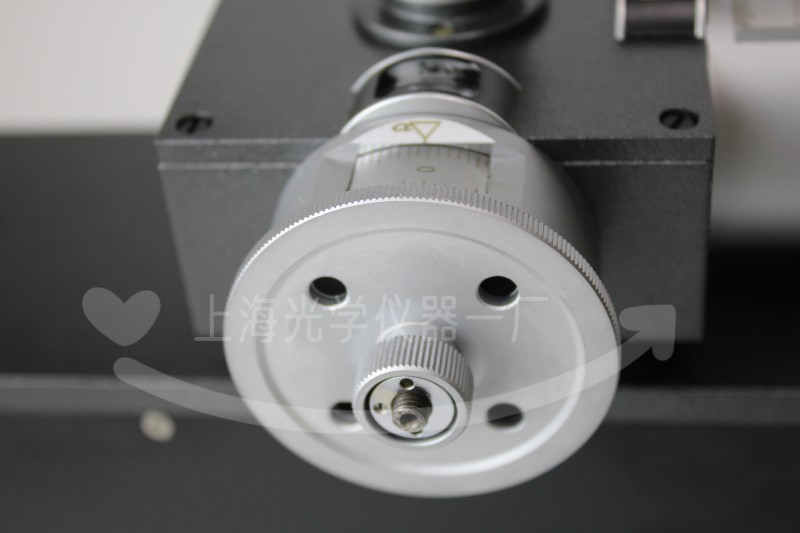

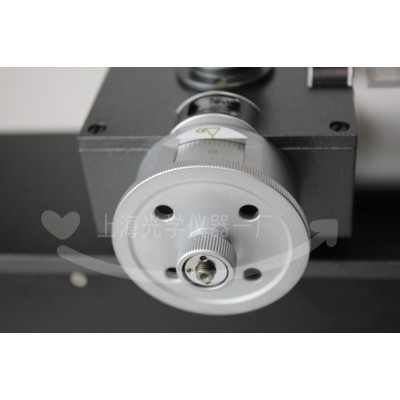

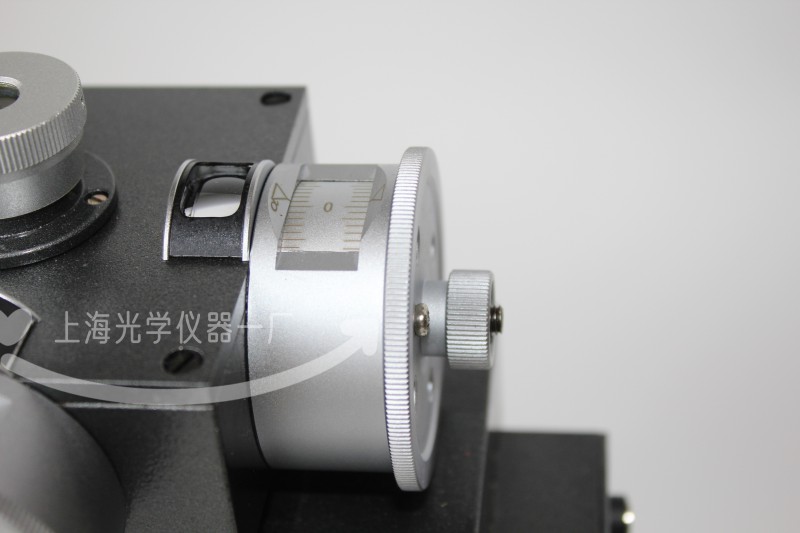

4. 测微鼓轮分度值（每格相当于）

①　角度值:1″/格

②　线度值:Lμm/200微米（L为反射镜基座有效长度，mm）

5. 目镜分划板分度值（每格相当于）

①　线度值:100×L/200微米

②　角度值:100×1.03秒

6. 示值范围:600格

7. 示值精度:角值10′内±3″

             线值97μm内±1μm

8. 瞄准方式：激光瞄准

9. 外型尺寸（长×宽×高）:470×170×280
