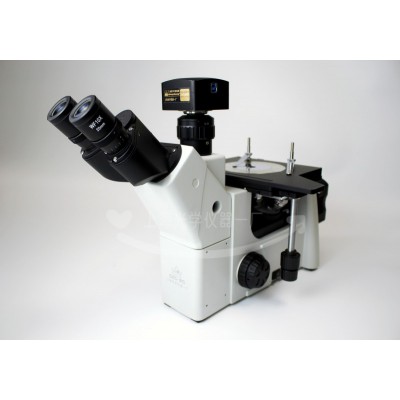

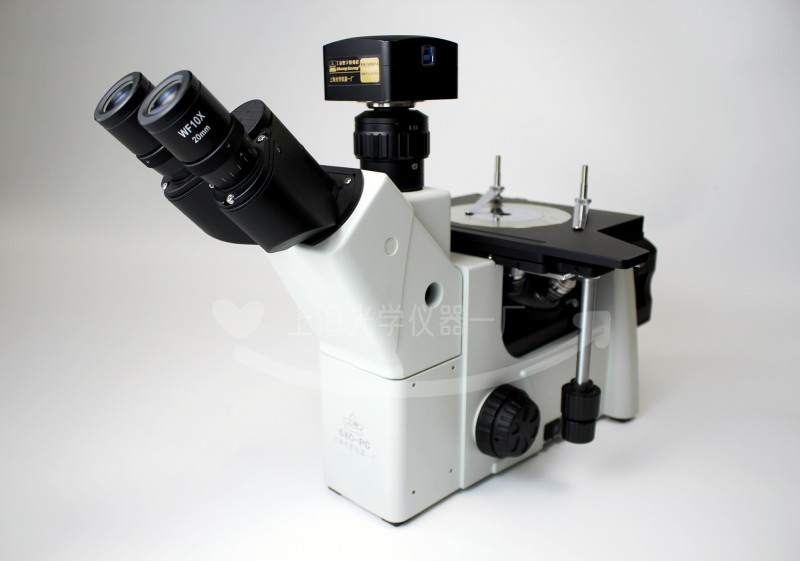

金相显微镜|金相分析仪|5XC-PC倒置金相显微镜

一、产品用途

5XC-PC金相显微镜主要用于鉴定和分析金属内部结构组织，它是金属学研究金相的重要仪器，是工业部门鉴定产品质量的关键设备；本仪器广泛用于机械工业的金相组织观察分析，地矿部门对矿物的分析研究，电子等方面的观察测量，是工厂、高等院校、科研机构、电子工业精密工程测量等领域。

二、产品特点

1. 使用的金相物镜及平场目镜，成像质量好，分辨率高，观察舒适。

2. 提供优越的图像质量和稳固可靠的机械结构。

3. 配备相应的数字成像系统，可对观察图像进行采集和保存。

4. 5XC-PC金相显微镜配置了数码摄影系统，各种放大倍率，并由计算机对图像进行各种处理、编辑、保存和输出 (如打印等) 或进入多媒体系统及电子信箱。

三、技术规格

1. 光学系统：有限远光学系统

2. 观察筒：铰链式三目45°倾斜,±5屈光度可调,瞳距54-75mm,分光比,双目:三目=80%:20%

3. 平场目镜：10X/18mm

4. 平场消色差金相物镜

5. 转换器:内置四孔转换器

6. 调焦机构：低手位粗微调同轴调焦机构，粗动每转行程38 mm；微调精度2um，带松紧调节机构

7. 载物台：三层机械移动平台，面积180mm×155mm，右手低手位控制，行程:75mm×40mm; 金属载物台板，中心孔直径φ12mm

8. 聚光镜：柯拉照明聚光镜，数值孔径N.A1.25，预调中心，齿轮齿条升降

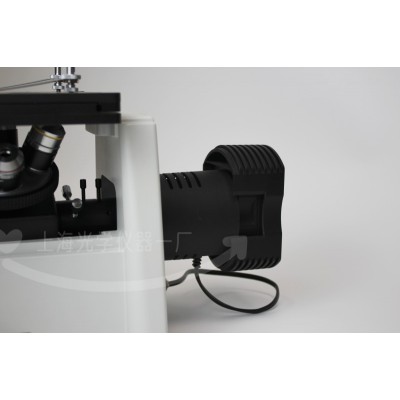

9. 照明系统：柯拉照明,带可变孔径光栏和中心可调视场光栏，6V20W卤素灯，光强连续可调

10. 适配镜：直径：43mm，内调焦距：0～3mm调焦后可锁紧

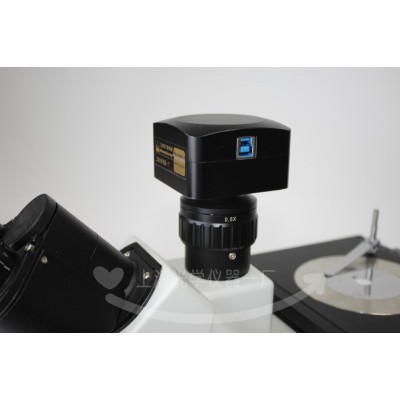

11. 显微镜工业相机：图像传感器采用1/2.5" 彩色500万CMOS；像素点尺寸：2.2μmx2.2μm；分辨率：2592 x 1944；帧率：5fps全分辨率；灵敏度：1.4V/lux- sec(550nm)；自动曝光控制: 8μs-375ms；信噪比: 44dB；扫描方式:逐行扫描；快门:电子快门；数据接口:USB2.0, 480Mb/s；白平衡:一键白平衡。

12. 软件功能：图像显示、图像拍摄、录像和图象处理功能，可以对所摄图像进行文字编 辑，比例尺显示；超景深扩展；长度，角度，弧长测量；点，线，平行线，垂直测量；圆、椭圆测量；矩形，不规则形状的周长、面积、重心位置等几何参数测量。
