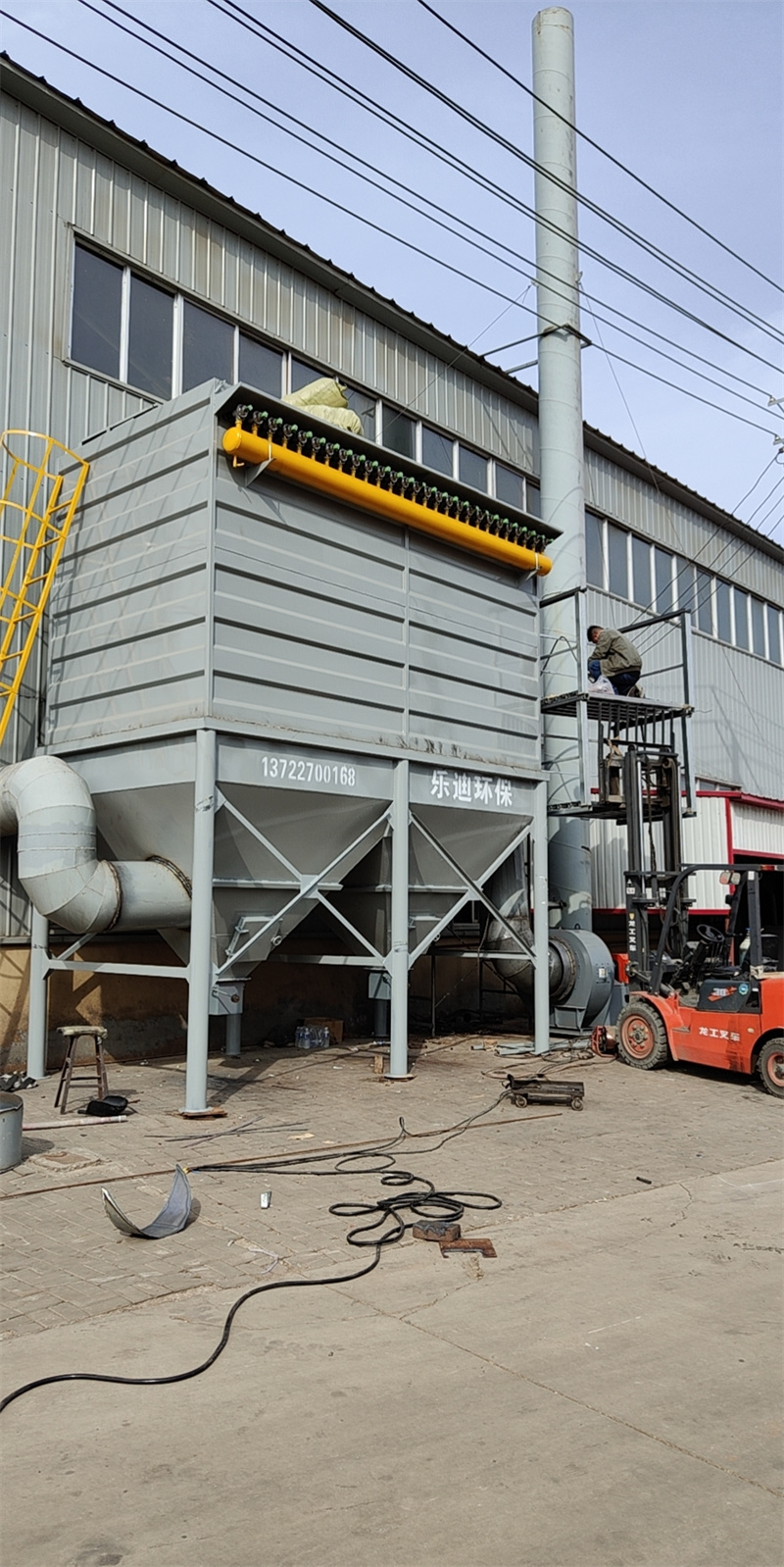

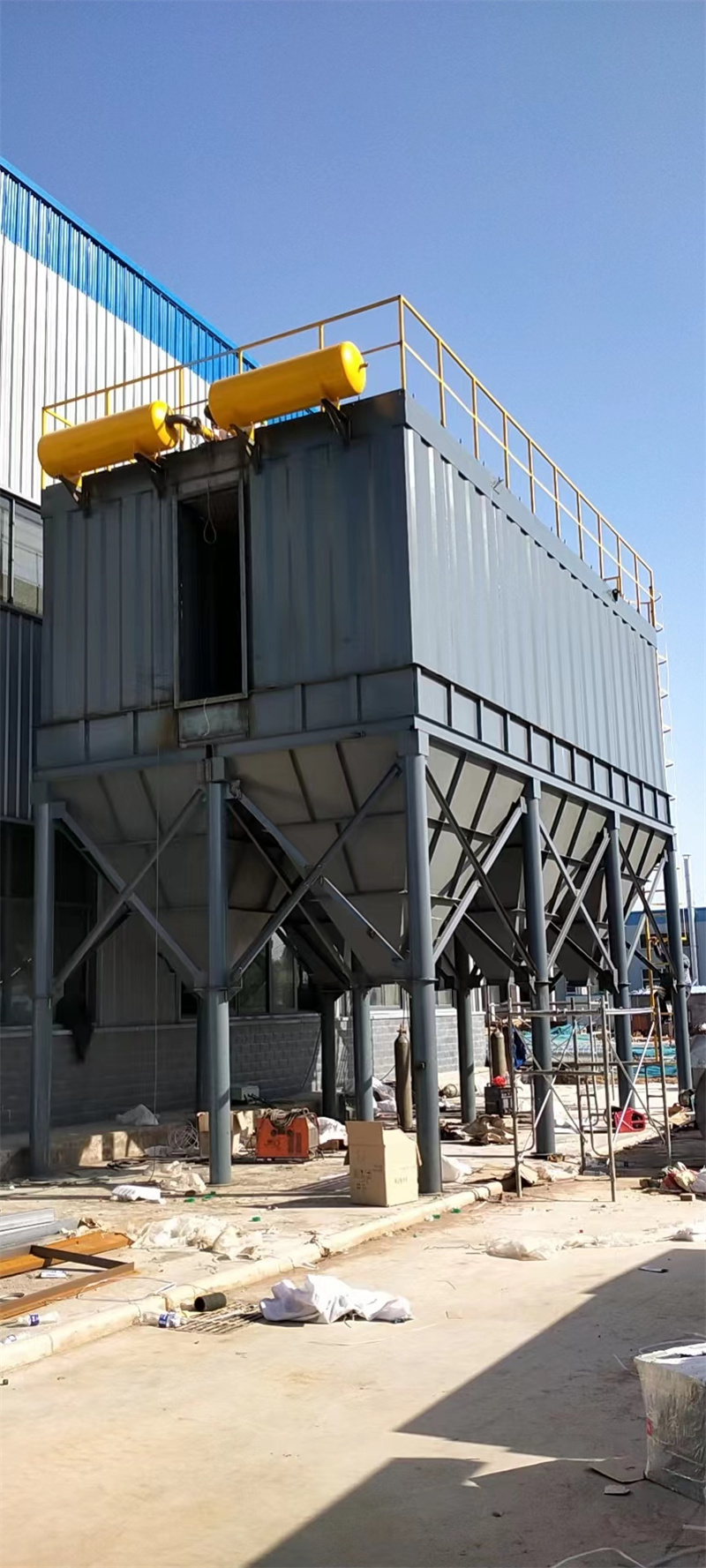

脉冲布袋除尘器说明书
一、概述

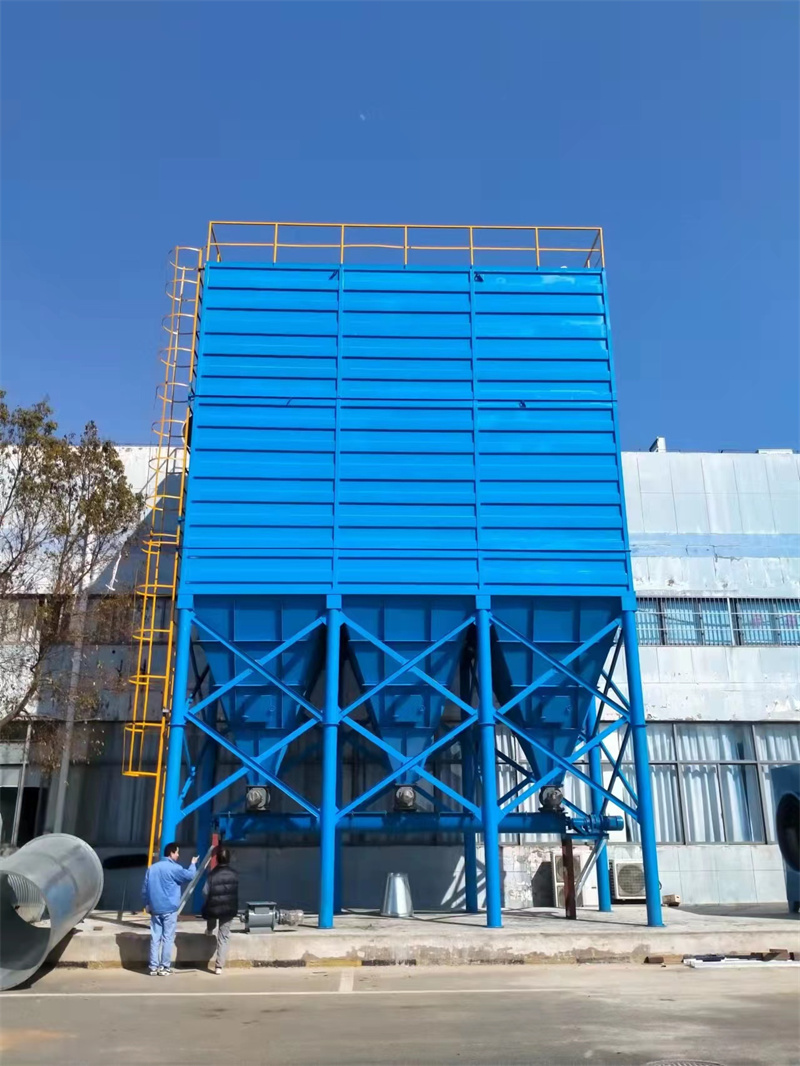

脉冲布袋除尘器是乐迪公司消化吸收国外同类产品 技术经改进后设计而成的小型布袋除尘器，该类除尘器是采用高压(0.5~0.7MPa)大流量脉冲阀逐条滤袋喷吹清灰的技术，与国内其它单机相比，具有清灰动能大，清灰效率高的特点。并且体积小，重量轻结构简单紧凑、安装容易、维护方便(外滤式)， 用于建材、冶金、矿山、煤炭、非金属矿超细粉加工等行业的含尘气体净化处理系统，是环保除尘的理想设备。
二、构造及工作原理
1、脉冲布袋除尘器结构
该设备主要有以下部分组成：

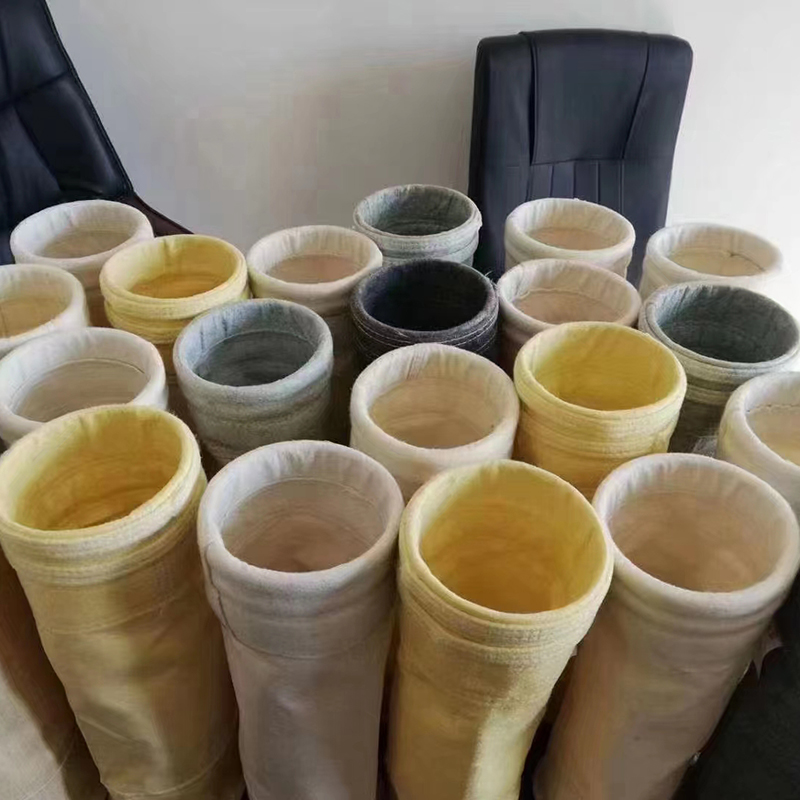

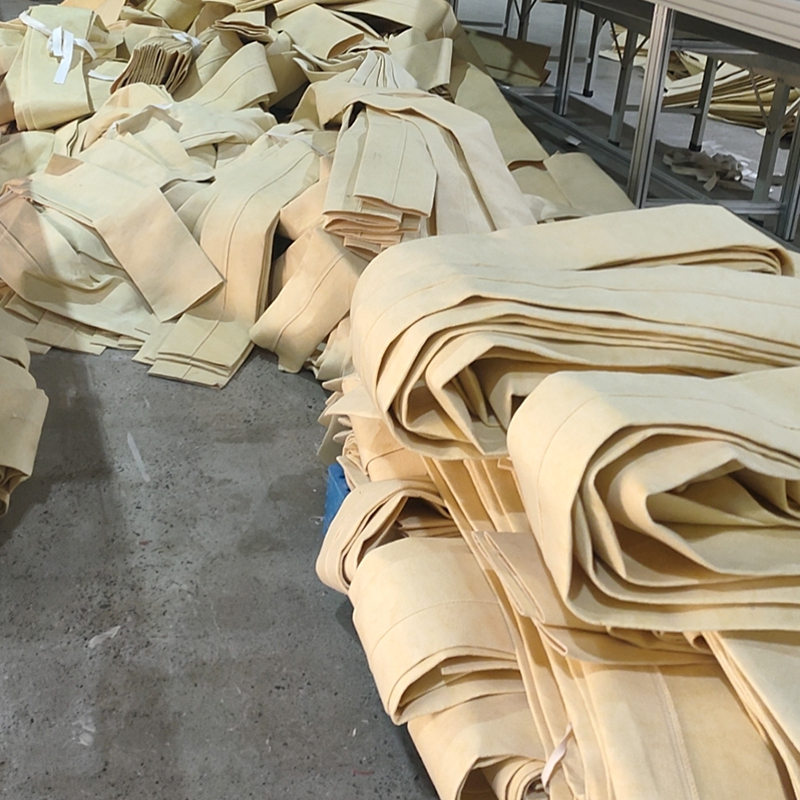

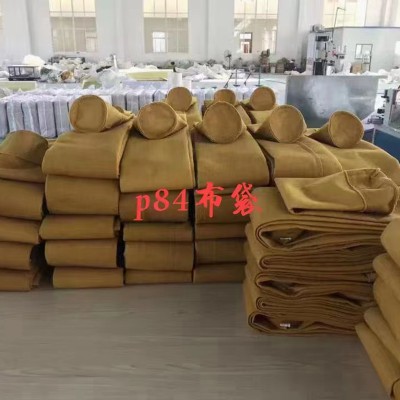

(1)箱体：包括袋室、净气室、多孔板、滤袋、滤袋骨架、检修门、箱体设计耐压5000Pa。

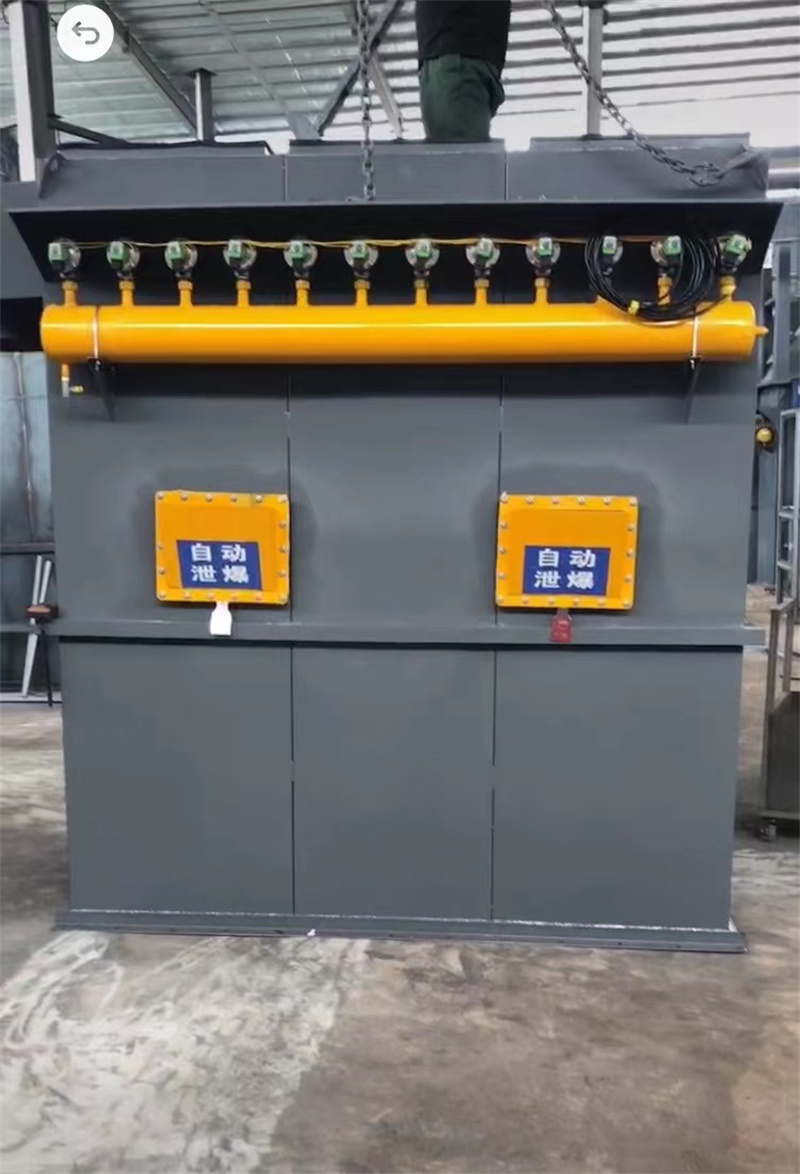

(2)喷吹系统：包括主气管、喷吹管、脉冲阀、控制仪。
(3)进气排灰部分有两种形式：一种为标准带灰斗式，另一种为敞开法兰式。
2、工作原理
含尘气体由进气口进入灰斗或通过敞开法兰口进入滤袋室，含尘气体透过滤袋过滤为净气进入净气室，再经净气室排气口，由风机排走。粉尘积附再滤袋的外表面，且不断增加，使袋除尘器的阻力不断上升，为使设备阻力不超过1200Pa，袋除尘器能继续工作，需定期清除滤袋上的粉尘。清灰是由程序控制器定时顺序启动脉冲阀，使气包内压缩空气(0.5~0.7MPa)，由喷吹管孔眼喷出(称一次风)通过文氏管诱导数倍于一次风的周围空气(称二次风)进入滤袋在瞬间急剧膨胀，并伴随着气流的反方向作用抖落粉尘，达到清灰的目的。
