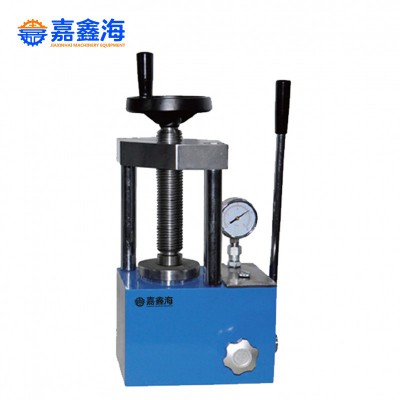

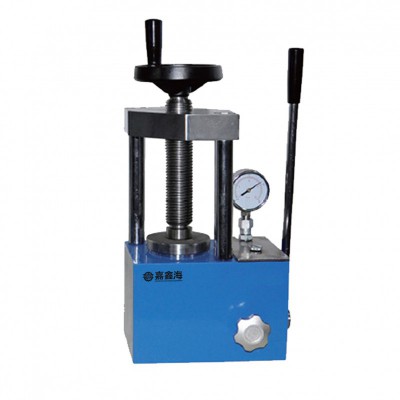

型号
|
JYP-15
|
|
|
压力范围
|
0-15T（0-30MPa）
|
 |
|
活塞直径
|
镀铬油缸Φ80mm
|
 |
|
一体式结构
|
主板、油池、活塞 无密封连接
|
 |
|
压力表
|
压力、压强双刻度压力表
|
 |
|
活塞行程
|
30mm
|
|
|
工作台直径
|
95mm
|
|
|
工作空间
|
80×80×130mm
|
|
|
压力稳定性
|
≤1MPa/10min
|
|
|
外形尺寸
|
260×190×430mm
|
|
|
重量
|
40kg
|
|
油路原理（见图（2））
工作时，放油阀10关闭。摆动手动压把20，推动小柱塞27将油液从油池中经单向阀25吸入，通过高压油阀14压出进入大活塞19中，这样不断续存能量，而形成高压油，并在压力表21中显示出来，当开启放油阀7，即可卸荷。
图（2）：油路原理图
压片机分解零件表
|
1手轮
|
2丝杠
|
3丝杠头
|
4顶盖
|
5拉簧螺钉
|
|
6立柱
|
7上拉簧锁母
|
8拉簧
|
9下拉簧锁母
|
10放油阀手轮
|
|
11放油阀杆
|
12主板
|
13偏心轴
|
14高压弹簧
|
15导向套
|
|
16内六方螺钉
|
17上板
|
11油缸密封螺钉
|
19缸芯
|
20手柄把
|
|
21压力表
|
22手柄连杆
|
23油池盖
|
24 高压滚珠
|
25高压弹簧
|
|
26密封螺钉
|
27小柱塞套
|
28柱塞锁母
|
29 小柱塞杆
|
30 半圆垫片
|
操作说明
1、先将注油孔螺钉13旋松即可。（注：运费中为了防止漏油所以都紧的很紧，但使用油池密封性很好，导致油缸不能吸进去液压油。无法正常上压）
2、将模具置于工作台5的中间
3、顺时针拧紧放油阀7，
4、用丝杠2拧紧后，
5、前后摇动手动压把11，达到所需压力，
6、保压后，逆时针松开放油阀7
7、取下模具即可。
注意事项
（1）加压时候注意，丝杠的螺纹必须全部进入上板，不能只连接几扣。防止丝杠螺纹变形
（2）定期在丝杠2处加润滑油。防止丝杠生锈影响使用
（3）加压决不允许超过机器的压力范围，否则会发生危险。
（4）压片机使用清洁的46号机油为宜，绝不可用刹车油。
（5）加压时感觉手动压把20有力，但压力表21无指示，应立即卸荷检查压力表21。
（6）新机器或较长一段时间没有使用时，在用之前稍紧放油阀，加压到20~25MPa时即卸荷，连续重复2~3次，即可正常使用。
（7）大活塞19不要超过行程30mm。
（3）加压决不允许超过机器的压力范围，否则会发生危险。
（4）压片机使用清洁的46号机油为宜，绝不可用刹车油。
（5）加压时感觉手动压把20有力，但压力表21无指示，应立即卸荷检查压力表21。
（6）新机器或较长一段时间没有使用时，在用之前稍紧放油阀，加压到20~25MPa时即卸荷，连续重复2~3次，即可正常使用。
（7）大活塞19不要超过行程30mm。
（8）压片机压把20摇动无力，压力表不上压，螺钉26松开，用手堵住低压阀口，摇动压把20，油会从26处流出，手堵不住阀口的油冒出时候，将螺钉26还原紧死。
压力换算
油缸压力tons = 系数0.5 × 压力表兆帕指数MPa
|
油缸实际压力（tons）
|
压力表示值（MPa）
|
|
1
|
2
|
|
2
|
4
|
|
3
|
6
|
|
6
|
12
|
|
9
|
18
|
|
12
|
24
|
|
15
|
30
|
