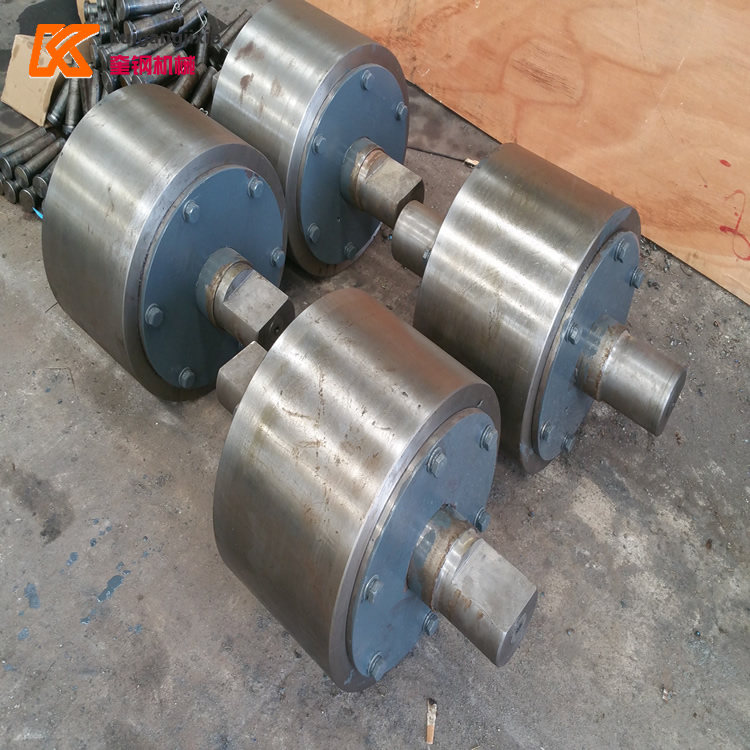

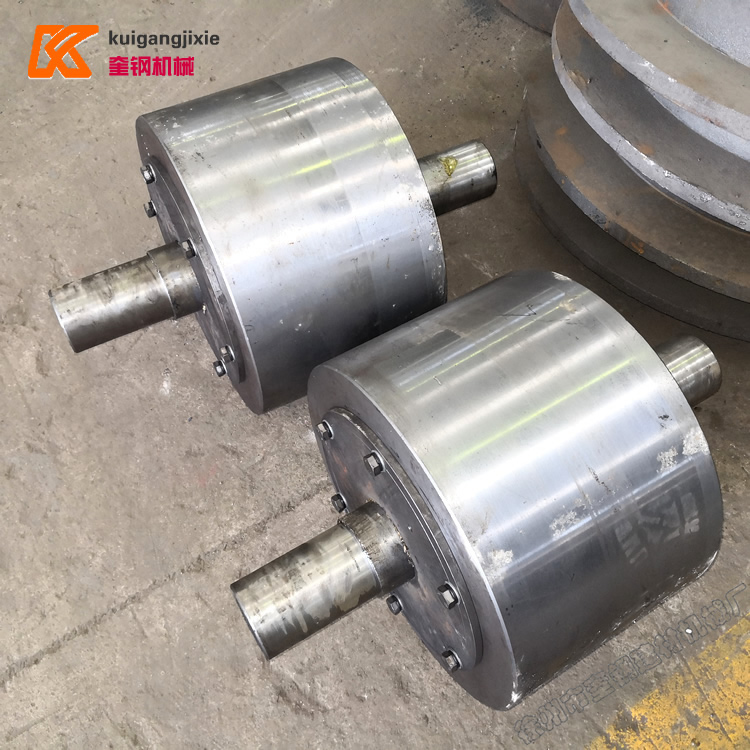

1.滚筒烘干机心轴式托轮

心轴式托轮就是滚动轴承装配在托轮的里面，托轮和轴承转动时，其中间的托轮是不转动的，轴的两端是固定的，轴承内圈不动，外圈跟托轮一起旋转，通常情况下轴上的载荷方向不变，这样内圈上有一点的受力，该点上产生的切应力在每一循环中（钢球滚过此点）都比其他的点大，容易产生疲劳破坏。所以这种托轮的形式一般应用于小型滚筒烘干机上面，主要烘干一些轻质物料，筒体和物料的总重量不重，托轮的承载力较轻，这种托轮结构形式简单一点，造价要低一些，不仅在小型烘干机上应用，还在小型冷渣机、大型矿车的回程托轮、小型的化工滚筒上的应用.

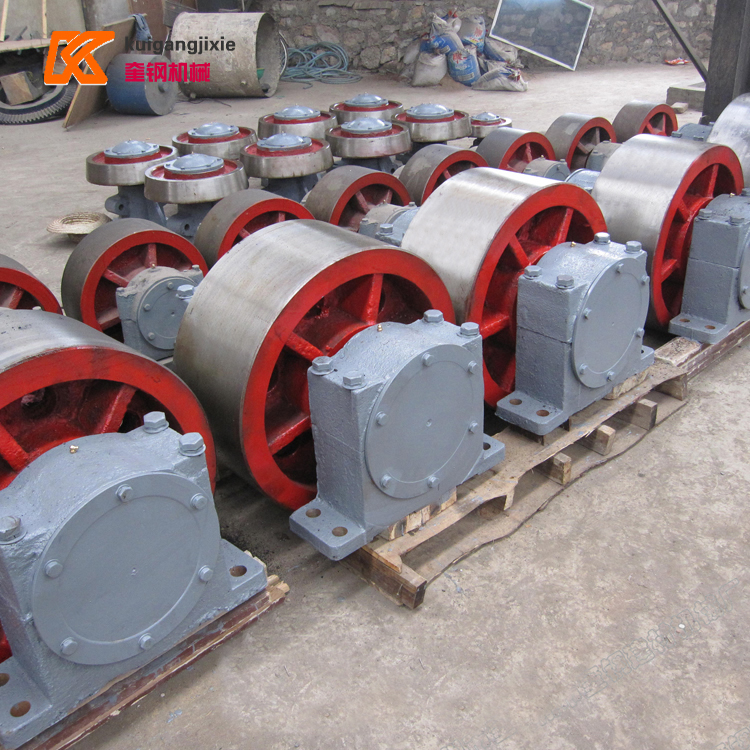

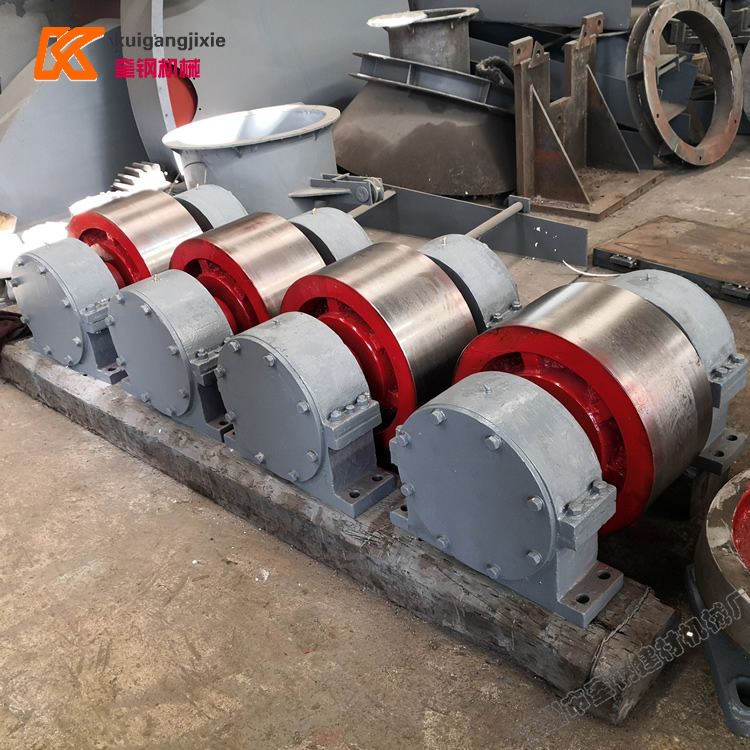

2.滚筒烘干机转轴式托轮

顾名思义，转轴式烘干机托轮就是轴是转动的，轴承装配在托轮轴的两端，轴承使用轴承座进行滚定，这种托轮设计是中大型烘干机的常用设计，也适用于各种滚筒类设备中，因轴和托轮内孔的接触面积大，且轴承是内圈转动，其疲劳寿命要长，决定了装轴式托轮具有承载力大，维护和更换简易，使用寿命长等优点.





本文只是在滚筒烘干机托轮的两种结构形式做一简单的阐述，广大厂家在使用和设计烘干机托轮的方面有所帮助，以后再烘干机托轮的材质，托轮直径和滚圈的关系，托轮轴承的选用陆续做一简单的讲述，欢迎来电探讨.
