手机企腾网工厂优选|

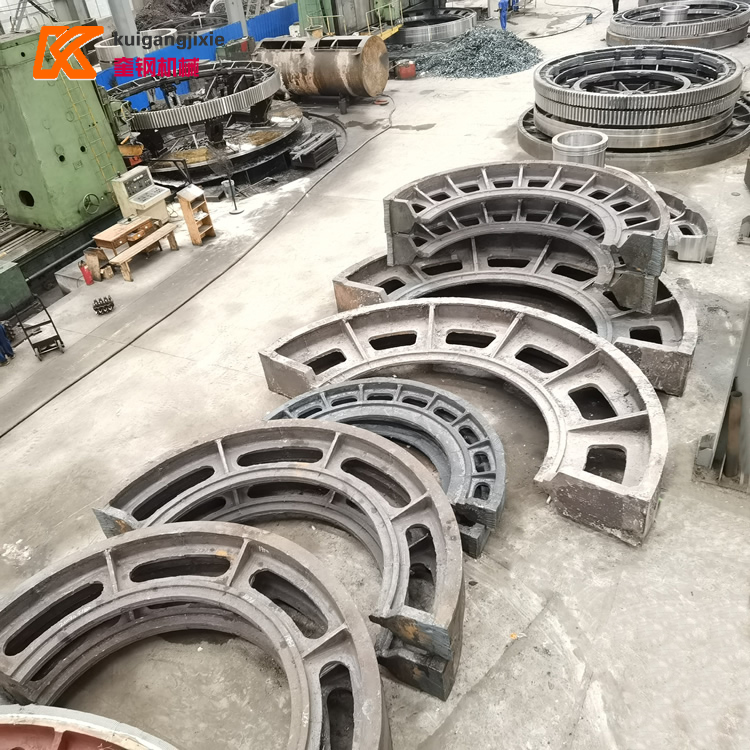

1.球磨机大齿圈材料应符合JB/T6402-2007的规定，并按JB/T5000.6进行检验，只能使用电炉钢或碱性平炉钢铸造，不得使用转炉钢。
2.球磨机大齿圈毛坯进行正火处理，齿面硬度不得低于HB175。
3.粗加工后球磨机大齿圈缺陷补焊允许范围：齿圈轮缘上的切凿宽度不得超过工作宽度的7%，切凿面积总和不得超过该表面总面积的2%，切凿深度不得超过壁厚的20%。
4.球磨机大齿圈补焊前应整体预热，补焊后进行热处理，补焊处硬度应低于母材硬度，其中心地带与母材硬度的差值不大于10%。

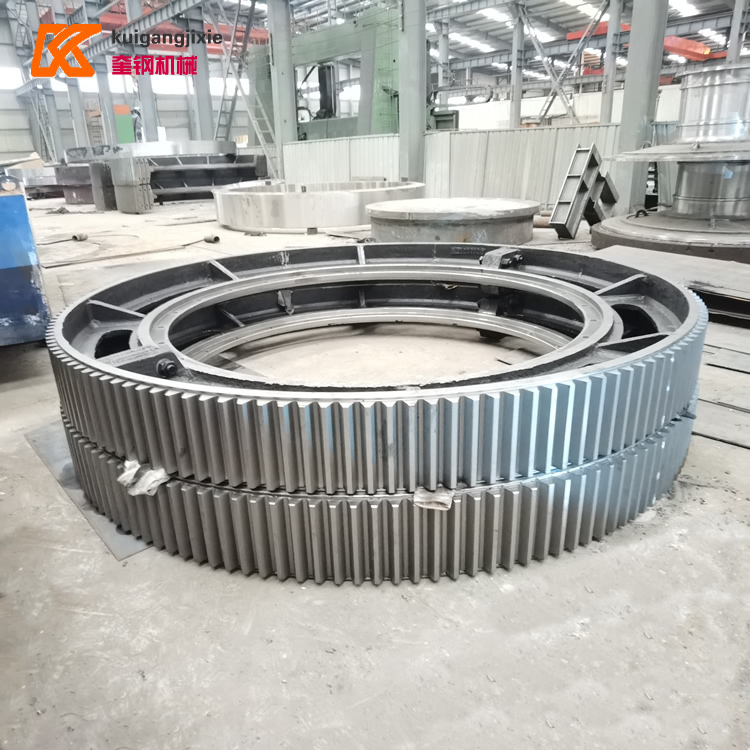

5.两个半齿圈连成整体后，才允许进行齿形和其他部分加工，且结合面应在齿谷中央。
6.球磨机大齿圈精加工后工作表面不允许补焊，但允许工作表面有直径6x5以下的分散缺陷。工作表面缺陷不得超过5处，其余表面缺陷不得超过10处。
7.加工时应在图示基础端面一侧刻出节圆线
8.加工后轮缘厚度应均匀，其偏差不得超过图纸尺寸的50-10%9.球磨机大齿圈粗加工后进行超声波探伤，并达到JB/T500.14中的3级探伤标准。
