内外涂塑钢管优点、特性、标准、检测方法、施工安装特点

资讯   2022-01-12 阅读:19

摘要:核心提示:技术参数通用颜色:黑色,灰色,蓝色,红色,白色,绿色;涂层厚度:PE(改性聚乙烯)涂层厚度为400um1000um,EP(环氧树脂)喷涂厚

 29fcbc51b41fc6622ccd3a8e85eb38c_gaitubao_750<em></em>x750

技术参数

通用颜色:黑色,灰色,蓝色,红色,白色,绿色;

涂层厚度:PE(改性聚乙烯)涂层厚度为400um—1000um,EP(环氧树脂)喷涂厚度为100um-400um;

涂覆方式:PE(聚乙烯)为热浸塑EP,(环氧树脂)为内外喷涂;

产品规格:DN15—DN1660;

环境温度:-30℃ 至120℃;

连接方式:丝扣DN15-DN100),沟槽DN65-DN400),法兰(适用任意口径)焊接式,双金属连接,承插、管节、密封连接等。

产品特性

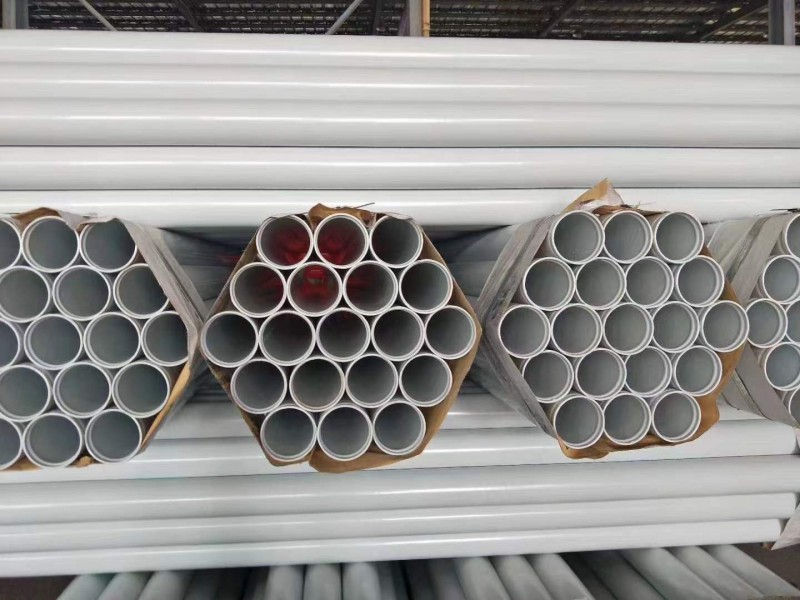

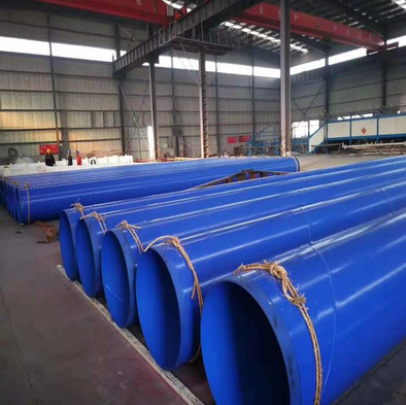

涂塑钢管是采用PE(改性聚乙烯)进行热浸塑或EP(环氧树脂)进行内外涂覆的产品,具有优良的耐腐蚀性能。同时涂层本身还具有良好的电气绝缘性,不会产生电蚀。吸水率低,机械强度高,摩擦系数小,能够达到长期使用的目的。还能有效的防止植物根系及土壤环境应力的破坏等。连接便捷、维修简便 [1]  。

产品优点

1.适应埋地和潮湿环境,并可以耐高温和极低的温度。

2.抗干扰能力强,如果涂塑钢管作为电缆套管,可以有效屏蔽外界的信号干扰。

3.承受压力强度好,最大压强可达6Mpa。

4.绝缘性能好,作为电线的保护管永远不会发生漏电现象。

5.无毛刺、管壁光滑,适合施工的时候穿电线或电缆

工程标准

建筑给水排水设计规范 GB 50015-2003;

建筑给水排水及采暖工程施工质量验收规范GB50242-2016;

《煤矿矿用产品安全标志暂行办法》;

《给水涂塑复合钢管》CJ/T 120-2016 [2]

检测方法

1.外观检查

目测检查涂覆钢管的外观质量,试验结果应符合5.1的规定。

2.厚度测量

从涂覆钢管的两端取不同长度的两个横断面,在每个横断面用电磁测厚仪测量圆周上直交的任意四点的涂层厚度,试验结果应符合5.4的规定。

3.针孔试验

管段试件长度约为1000mm,用电火花检漏仪对钢管涂层在规定试验电压下进行检查,涂层厚度不大于0.4mm,试验电压为1500 V,涂层厚度大于0.4mm,试验电压为2000V。检查有无电火花产生,试验结果应符合5.5的规定。

4.附着力试验

附着力试验按CJ/T 120-2008中7.4.2进行,试验结果应符合5.6的规定。

5.弯曲试验

DN≤50mm的涂覆钢管进行弯曲试验。管段试件长度为(1200±100)mm。

在温度为(20±5)℃的环境下,以钢管公称通径的8倍为曲率半径,弯曲角度30°,在弯管机或模具上进行弯曲。弯曲试验时管内不带填充物,焊缝位于弯曲主面的侧面。

试验后,从弯曲圆弧的中部将试件剖开,检查内涂层,试验结果应符合5.7的规定。

6.压扁试验

DN>50 mm的涂覆钢管进行压扁试验。管段试件尺寸长为(50±10)mm。

在温度为(20±5) ℃的环境下,将试件置于两平板之间,在压力试验机上逐渐压缩至两平板间距离为试件外径的五分之四,压扁时涂覆钢管焊缝垂直于载荷施加方向。试验后,检查内涂层,试验结果应符合5.8的规定。

7.压扁试验

8.冲击试验

从涂覆钢管的任意位置切取长约100mm的试样,在温度为(20±5)℃的环境下,按规定进行冲击试验,观察内涂层的损坏情况。试验时,焊缝应在冲击面相反的方向,试验结果应符合5.9的规定。

9.真空试验

管段试件长度为(500±50)mm,使用适当的措施堵住管道进出口,从进口逐渐增加负压至660mm汞柱,保持1min,验后检查内涂层,试验结果应符合5.10的规定。

10.高温试验

管段试件长度为(100±10)mm,将试件放置在恒温箱中,升温至(300±5)℃,并恒温1h,然后取出自然冷至常温。试验后,取出试件并检查内涂层(允许外观颜色变深、发暗现象),试验结果应符合5.11的规定。

11.低温试验

管段试件尺寸长度为(100±10)mm,将试件放置在低温箱中,降温至(-30±2)℃,并恒温1h,然后取出放置在温度为(20±5)℃的环境下(4~7)h。

12.压力循环试验

与水压供给系统相连接,充水排除空气,然后进行3000次从(0.4±0.1)MPa至 MPa的交变水压试验,每次试验的周期不大于2s。试验后检查内涂层,并按6.4的规定进行附着力试验,试验结果应符合5.13的规定。

13.温度循环试验

管段试件长度为(500±50)mm,将试件按下列顺序在每个温度条件下放置24h:

50±2)℃;

-10±2)℃;

50±2)℃;

-10±2)℃;

试验后试件放置在温度为(20±5)℃的环境中24h,检查内涂层情况,并按6.4的规定进行附着力试验,试验结果应符合5.14的规定。

14.温水老化试验

管段试件尺寸长度约为100mm,管段两端裸露处应进行相应的防腐处理,将管段放置在(70±2)℃的蒸馏水中浸泡30d,试验后取出自然冷却至常温,检查试件内涂层,试验结果应符合5.15的规定 [3]  。

施工、安装要点

1、应按《建筑给水涂塑复合管管道工程技术规程》CECS125:2001执行。

2、涂塑钢管应选用下列施工机具:

1)切割应采用金属锯切割;

2)压槽应采用专用滚槽机;

3)弯管应采用弯管机冷弯;

4)套丝应采用电动套丝机进行管螺纹加工;

5)涂塑钢管端口去毛刺和加工园角应采用锉刀加工;

6)涂敷高强度无机溶剂液体环氧树脂涂料应采用小毛刷或小牙刷。

3、涂塑钢管施工程序应符合下列要求:

1)涂塑钢管不宜埋设于钢筋混凝土结构层中;

2)涂塑钢管管道安装中禁止进行焊接;

3)涂塑钢管管道安装宜从大口径逐渐接驳到小口径,管口应及时封堵;

4)涂塑钢管在运输、装卸及工地施工中,严禁抛摔和剧烈撞击;

5)涂塑钢管安装时,管径不大于DN50时可用弯管机冷弯,但其弯曲曲率半径不得小于8倍管径,弯曲角度不得大于10°。

消防涂塑钢管

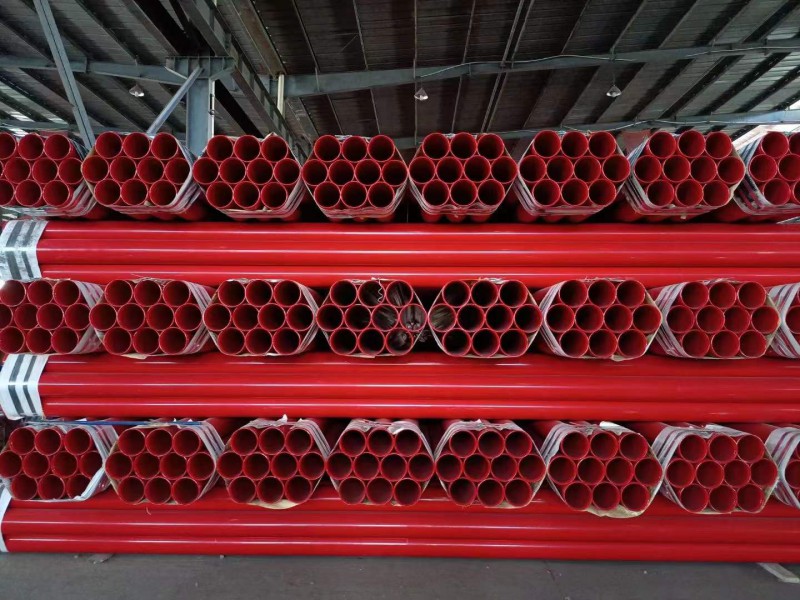

消防内外涂塑钢管:以钢管为基管,外壁涂装高附着力、抗冲击性、防腐耐候型的热固性粉末涂料,内壁涂装高附着力、防腐、食品级卫生型的热塑性粉末涂料。采用喷砂化学双重前处理、预热、内涂装、外涂装、固化、后处理等工艺制成的给水内外涂塑复合钢管,是传统钢塑管、镀锌管升级型的高性价比产品。产品通过国家化学建材检测中心消防认证。

应用领域

1.各种形式的循环水系统(民用循环水、工业循环水),性能优良,防腐年限可达50年。

2.消防供水系统。

3.各建筑的给排水输送(特别适用于宾馆、酒店、高档住宅区的冷、热水系统)。

4.各种化工流体输送(耐酸、碱、盐的腐蚀)。

5.电线电缆的地埋管、过路管。

6.矿山、矿井的通风管、供、排水管 [2]
