| 机床参数： | |||

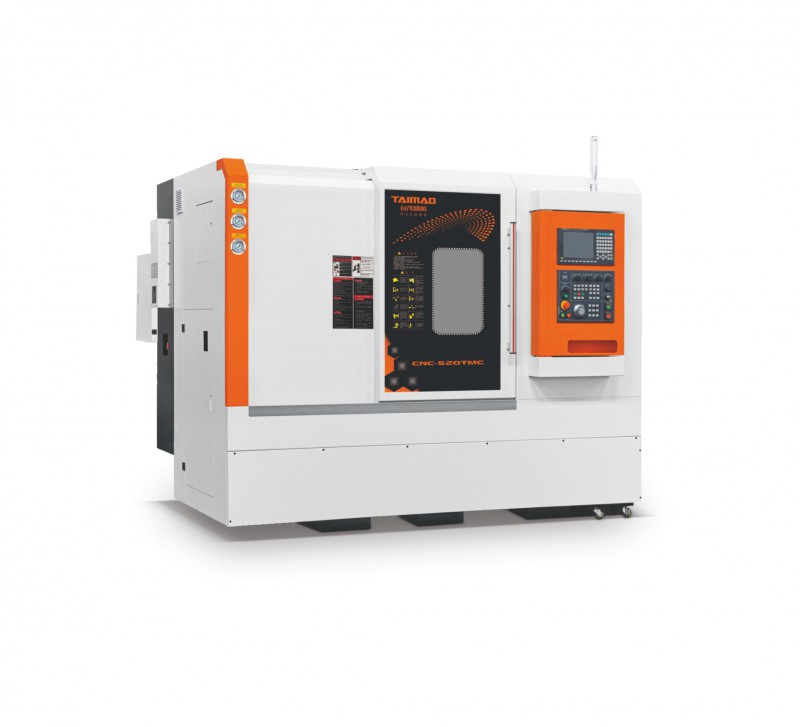

| 技 术 参 数 | 型号 | CNC-520TMY | |
| 项目 | 名称 | 单位 | 参数 |
| 加 工 范 围 | 床身zui大回转直径 | mm | 600 |
| 盘类zui大加工直径 | mm | 300 | |
| 过拖板zui大加工直径 | mm | 300 | |
| 棒料zui大加工长度 | mm | 500 | |
| zui大棒材通孔直径 | mm | Φ51 | |
| 行 程 进 給 | X轴zui大行程 | mm | 600 |
| Z轴zui大行程 | mm | 590 | |
| Y轴zui大行程 | mm | ±50 | |
| 卡盘间隙 | mm | 0-550 | |
| X/Y/Z轴快速移动 | m/min | 30 | |
| X/Y//Z丝杆直径/螺距 | 32/10 | ||
| X/Y/Z直线导轨宽度 | mm | 35 | |
| X轴伺服电机 | N.M（带抱闸） | 15 | |
| Z轴伺服电机 | N.M | 15 | |
| Y轴伺服电机 | N.M | 11 | |
| 刀塔伺服电机 | N.M | 3 | |
| 动力头电机 | N.M | 15 | |
| 精度 | X、Z轴定位精度 | mm | ±0.003 |
| X、Z轴重复精度 | mm | ±0.003 | |
| 移动尾座 | 尾座套筒规格 | 莫氏5号 | |
| 尾座套筒行程 | mm | 25-575 | |
| 尾座压力范围 | pa | 5--25 | |
| 尾座移动方式 | 可编程液压移动 | ||
| 主轴 | 主轴鼻端型式 | mm | A2-6 |
| 主轴通孔直径 | mm | Φ65 | |
| 主轴zui高转速 | rpm | 4500 | |
| 主轴电机功率 | KW | 11 | |
| 液压夹紧系统 | 套 | 8吋卡盘 | |
| 动力头 | 0度动力头 | rpm | ER32/4000 |
| 90度动力头 | |||
| 刀塔 | 伺服动力刀塔规格 | BMT55/12工位 | |
| 刀盘大小 | mm | 330 | |
| 刀柄规格 | 25*25 | ||
| 镗孔刀杆 | 32 | ||
| 其他 | 总电容量 | KW | 28 |
| 机床净重 | kg | 约4000 | |
| 机床尺寸（长*宽*高） | mm | 3050*2000*2050 | |
| 标 准 配 置 | |||
| 配件名称 | 产地 | 品牌 | 备注 |
| 数控系统 | 台湾 | 新代6TA-E | 总线式 |
| 主轴伺服 | 合资 | 科腾 | |
| 进给轴伺服 | 合资 | 迈信 | |
| 套筒式主轴 | 台湾 | 永驰 | |
| 丝杠轴承 | 日本 | THT | P4级 |
| 滚珠直线导轨 | 台湾 | 银泰/上银 | P级 |
| 滚珠丝杆 | 台湾 | 银泰/上银 | C3级 |
| 中空回转油缸 | 合资 | 众义/科普特 | |
| 筒夹+夹头 | 合资 | 众义/齐达 | |
| 自动润滑系统 | 合资 | 昱普 | |
| 冷却水泵 | 合资 | 万谦 | |
| 电气元件 | 国产 | 正泰 | |
