| 技术参数 | |||
| 型号 | 单位 | CNC-46CY | |
| 加工范围 | 床身zui大回转直径 | mm | 600 |
| 盘类zui大加工直径 | mm | 180 | |
| 过拖板zui大加工直径 | mm | 160 | |
| 棒料zui大加工长度 | mm | 300 | |
| zui大棒材通孔直径 | mm | 45 | |
| 主轴 | 主轴鼻端 | A2-5 | |
| 主轴通孔直径 | mm | 56 | |
| 主轴zui高转速 | rpm | 6000 | |
| 主轴电机功率 | KW | 7.5 | |
| 液压卡盘 | 6" | ||
| 移动进给 | 主轴驱动功率 | KW | 7.5KW(带环型编码器) |
| X 轴zui大行程 | mm | 600 | |
| Z 轴zui大行程 | mm | 420 | |
| Y 轴zui大行程 | mm | 210 | |
| X、Z、Y轴快速移动率 | m/min | 30/30/15 | |
| X/Z丝杆直径/螺距 | mm | 32*10 | |
| X/Z直线导轨宽度 | mm | 30 | |
| X轴伺服电机 | N.M | 11(带抱闸） | |
| Z轴伺服电机 | N.M | 11 | |
| Y轴伺服电机 | N.M | 5 | |
| A/B轴伺服电机 | N.M | 8 | |
| 精度 | X、Z 轴定位精度 | mm | ±0.003 |
| X、Z 轴重复精度 | mm | ±0.003 | |
| 刀塔 | 刀座规格 | mm | 20*20 |
| 伺服刀塔 | 8工位 | ||
| 动力头 | 侧4+端4整体动力头（Y轴升降） | rpm | ER20 4000转 |
| 其他 | 总电容量 | KW | 14 |
| 机床净重 | KW | 3500 | |
| 机床尺寸（长*宽*高） | mm | 2300*1700*1960 | |
| 标 准 配 置 | |||
| 配件名称 | 产地 | 品牌 | 备注 |

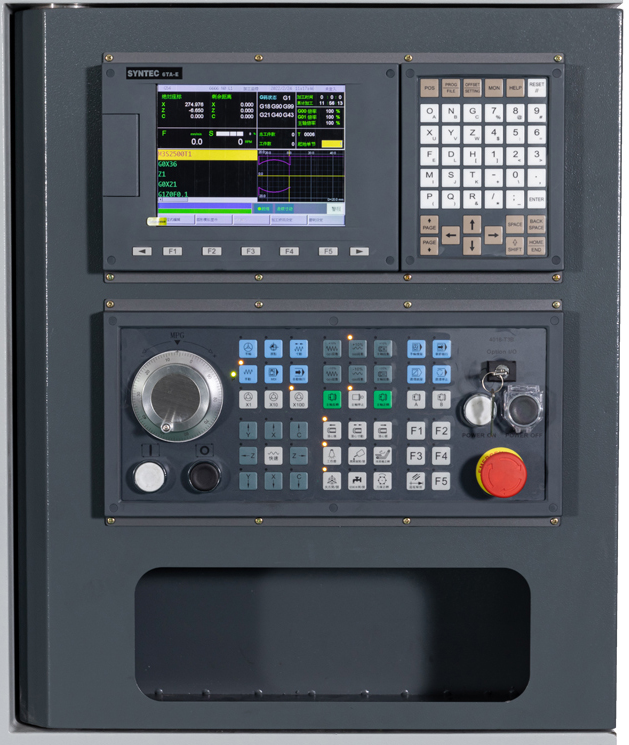

| 数控系统 | 台湾 | 新代6TA-E | 总线式 |
| 主轴伺服 | 合资 | 科腾 | |
| 进给轴伺服 | 合资 | 迈信 | |
| 套筒式主轴 | 台湾 | 永驰 | |
| 丝杠轴承 | 日本 | THT | P4级 |
| 滚珠直线导轨 | 台湾 | 银泰/上银 | P级 |
| 滚珠丝杆 | 台湾 | 银泰/上银 | C3级 |
| 中空回转油缸 | 合资 | 众义/科普特 | |
| 筒夹+夹头 | 合资 | 众义/齐达 | |
| 自动润滑系统 | 合资 | 昱普 | |
| 冷却水泵 | 合资 | 万谦 | |
| 电气元件 | 国产 | 正泰 | |
