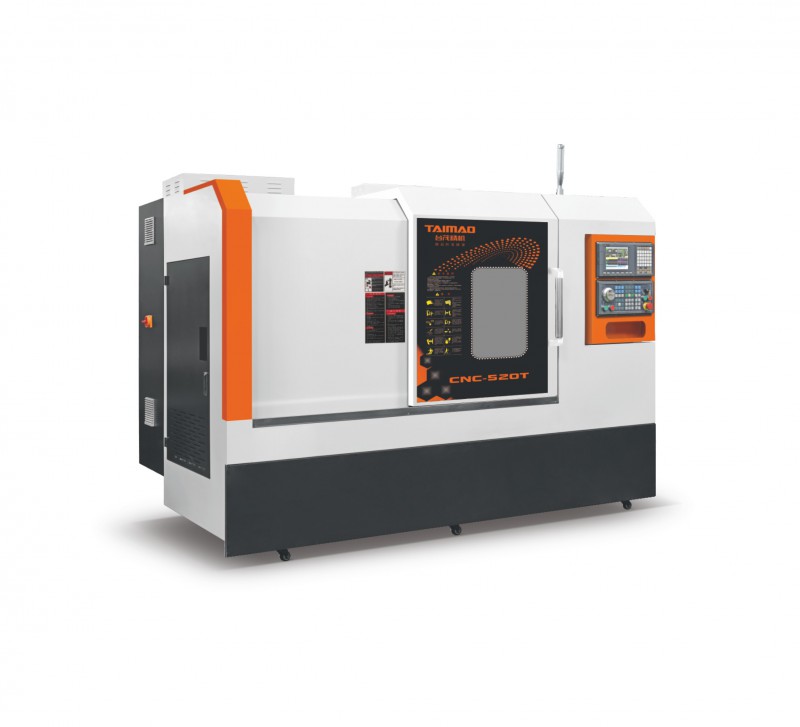

台茂斜床身刀塔数控车床CNC-520T
价格:220000.00/台
品牌:
台茂机床尺寸:2600*1700*1900
电机功率:11KW
起订:1台
供应:1000台
发货:3天内
| 机床参数： |
| |
| 技 术 参 数 |
型号 |
CNC-520T |
| 项目 |
名称 |
单位 |
参数 |
| 加 工 范 围 |
床身zui大回转直径 |
mm |
580(标准） |
580(重型） |
| 盘类zui大加工直径 |
mm |
400 |
400 |
| 过拖板zui大加工直径 |
mm |
400 |
400 |
| 棒料zui大加工长度 |
mm |
450 |
500 |
| zui大棒材通孔直径 |
mm |
Φ51 |
Φ51 |
| |
|
|
|
| 主轴 |
主轴鼻端型式 |
mm |
A2-6 |
A2-6 |
| 主轴通孔直径 |
mm |
Φ75 |
Φ75 |
| 主轴zui高转速 |
rpm |
4000 |
4000 |
| 主轴伺服电机功率 |
KW |
7.5/11 |
11 |
| 液压夹紧系统 |
套 |
卡盘 |
卡盘 |
| 行 程 进 給 |
X轴zui大行程 |
mm |
480 |
460 |
| Z轴zui大行程 |
mm |
500 |
550 |
| X、Z轴快速移动率 |
m/min |
30 |
30 |
| X/Z丝杆直径/螺距 |
|
32/10 |
32/10 |
| X/Z直线导轨宽度 |
mm |
35 |
35 |
| X轴伺服电机 |
N.M（带抱闸） |
11 |
11 |
| Z轴伺服电机 |
N.M |
11 |
11 |
| 刀塔伺服 |
mm |
3 |
3 |
| 精度 |
X、Z轴定位精度 |
mm |
±0.003 |
±0.003 |
| X、Z轴重复精度 |
mm |
±0.003 |
±0.003 |
| 尾座 |
尾座套筒规格 |
|
莫氏5号 |
莫氏5号 |
| 尾座套筒行程 |
mm |
50-500 |
50-600 |
| 尾座压力范围 |
pa |
5--25 |
5--25 |
| 尾座移动方式 |
|
可编程液压移动 |
可编程液压移动 |

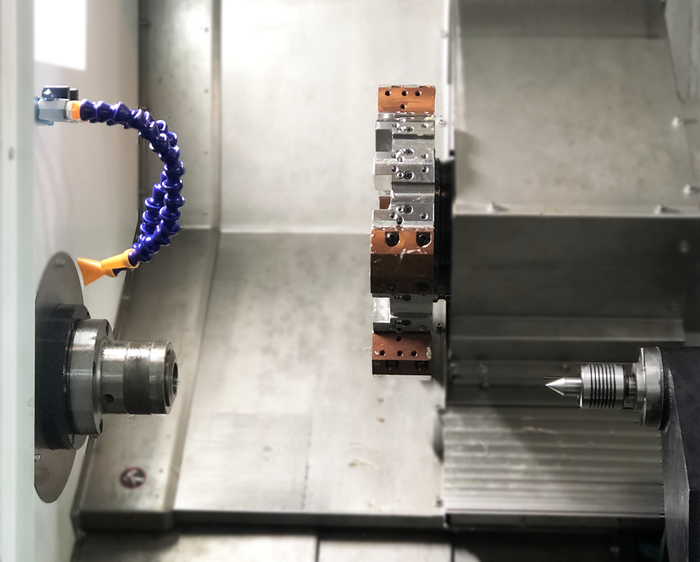

| 刀塔 |
刀座 |
|
25*25 |
25*25 |
| 伺服刀塔 |
|
12工位 |
12工位 |
| 其他 |
总电容量 |
KW |
15 |
17.5 |
| 机床净重 |
kg |
约3800 |
约4300 |
| 机床尺寸（长*宽*高） |
mm |
2600*1700*1900 |
2700*1700*2000 |
| 标 准 配 置 |
| 配件名称 |
产地 |
品牌 |
备注 |

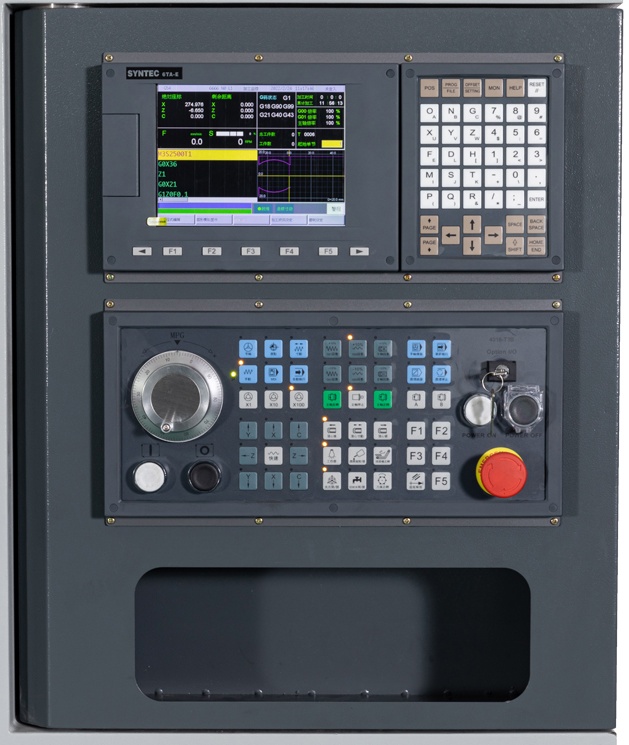

| 数控系统 |
台湾 |
新代6TA-E |
总线式 |
| 主轴伺服 |
合资 |
科腾 |
|
| 进给轴伺服 |
合资 |
迈信 |
|
| 套筒式主轴 |
台湾 |
永驰 |
|
| 丝杠轴承 |
日本 |
THT |
P4级 |
| 滚珠直线导轨 |
台湾 |
银泰/上银 |
P级 |
| 滚珠丝杆 |
台湾 |
银泰/上银 |
C3级 |
| 中空回转油缸 |
合资 |
众义/科普特 |
|
| 筒夹+夹头 |
合资 |
众义/齐达 |
|
| 自动润滑系统 |
合资 |
昱普 |
|
| 冷却水泵 |
合资 |
万谦 |
|
| 电气元件 |
国产 |
正泰 |
|
