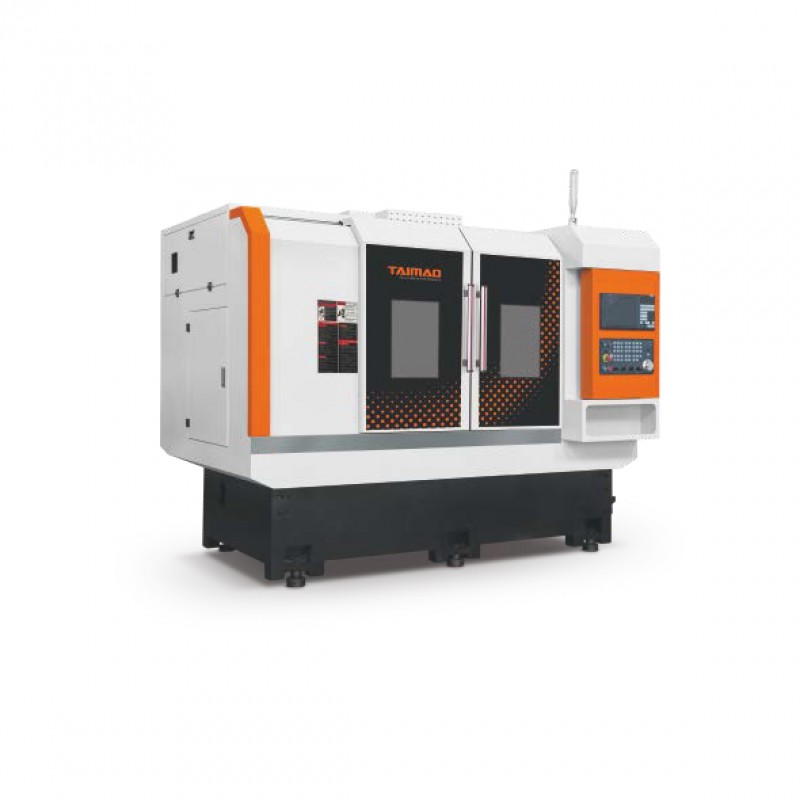

台茂双主轴排刀机CNC-36BS
价格:120000.00/台
品牌:
台茂机床尺寸:2350*1950*2000
重功率:25KW
起订:1台
供应:1000台
发货:3天内
| 机床参数： |
| |
| 技 术 参 数 |
型号 |
CNC-36BS |
| 项目 |
名称 |
单位 |
参数 |
| 床身 |
床身、底座优质铸铁联为一体，30°斜床身 |
| 加 工 范 围 |
床身zui大回转直径 |
mm |
500 |
| 盘类zui大加工直径 |
mm |
500 |
| 过拖板zui大加工直径 |
mm |
180 |
| 棒料zui大加工长度 |
mm |
280 |
| zui大棒材通孔直径 |
mm |
主主轴Φ35；副主轴Φ35 |
| |
|
|
| 主轴 |
主轴鼻端型式 |
mm |
A2-4；A2-4 |
| 主轴通孔直径 |
mm |
Φ45；Φ45 |
| 主轴zui高转速 |
rpm |
6000 |
| 主轴伺服电机功率 |
KW |
7.5 |
| 液压夹紧系统 |
套 |
筒夹/筒夹 |
| 行 程 进 給 |
X1/X2轴zui大行程 |
mm |
980 |
| Z1/Z2轴zui大行程 |
mm |
400 |
| X、Z轴快速移动率 |
m/min |
20 |
| X/Z丝杆直径/螺距 |
|
32/10 |
| X/Z直线导轨宽度 |
mm |
30 |
| X轴伺服电机 |
N.M（带抱闸） |
8.4 |
| Z轴伺服电机 |
N.M |
8.4 |
| 精度 |
X、Z轴定位精度 |
mm |
±0.003 |
| X、Z轴重复精度 |
mm |
±0.003 |
| 其它 |
刀座 |
|
20*20 |
| 总电容量 |
KW |
25 |
| 机床净重 |
kg |
约4000 |
| 机床尺寸（长*宽*高） |
mm |
2350*1950*2000 |
| 标 准 配 置 |
| 配件名称 |
产地 |
品牌 |
备注 |

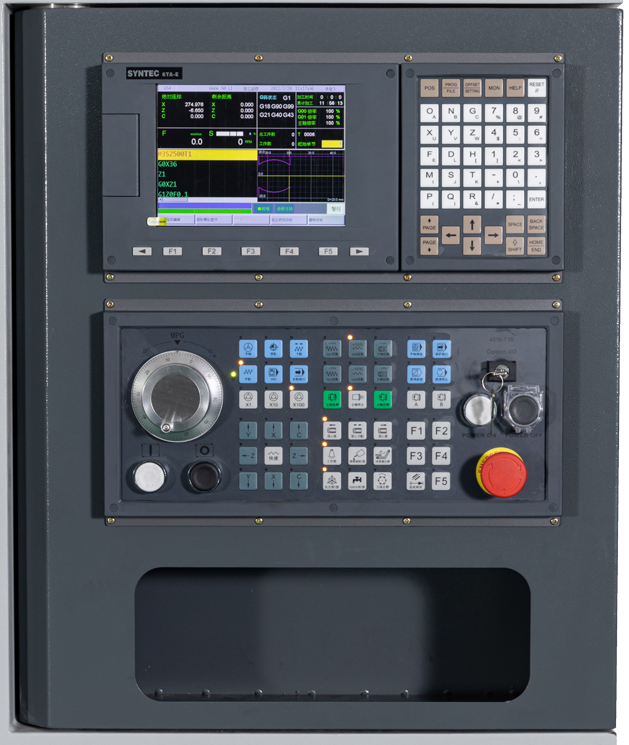

| 数控系统 |
台湾 |
新代6TA-E |
总线式 |
| 主轴伺服 |
合资 |
科腾 |
|
| 进给轴伺服 |
合资 |
迈信 |
|
| 套筒式主轴 |
台湾 |
永驰 |
|
| 丝杠轴承 |
日本 |
THT |
P4级 |
| 滚珠直线导轨 |
台湾 |
银泰/上银 |
P级 |
| 滚珠丝杆 |
台湾 |
银泰/上银 |
C3级 |
| 中空回转油缸 |
合资 |
众义/科普特 |
|
| 筒夹+夹头 |
合资 |
众义/齐达 |
|
| 自动润滑系统 |
合资 |
昱普 |
|
| 冷却水泵 |
合资 |
万谦 |
|
| 电气元件 |
国产 |
正泰 |
|
