9XB正置金相显微镜

一、产品简介

9XB正置金相显微镜属中型正置金相显微镜。本仪器造型新颖、性能良好、使用方便可靠，可供工厂、高等院校、科研机构及电子工业部门作金相、矿相、晶体、微电子、印刷等方面的试验与分析研究之用。

二、产品特点

1. WF10×（Φ22）大视野目镜，无限远系统物镜。

2. 稳定、高品质的光学系统满足您高要求的成像质量。

3. 仪器采用了反射和透射两种照明形式，并配有偏光装置。

4. 在反射光照明下可进行明场和偏光观察，又可在透射光照明下作明场观察。

三、技术规格

1. 光学系统：采用无限远效正光学系统。

2. 观察镜筒:30°倾斜三目铰链式观察头，瞳距48-75mm，可100%通光摄影。

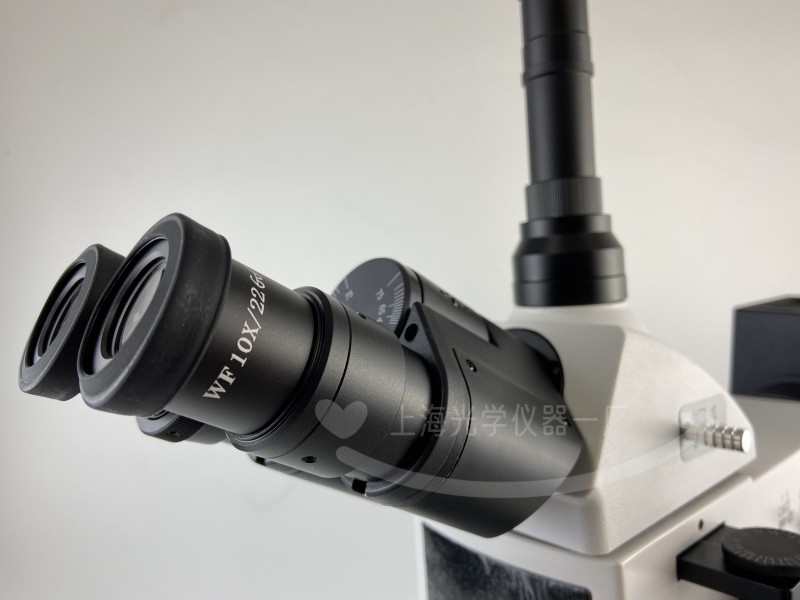

3. 平场目镜:带胶眼罩WF10X/φ22mm目镜，屈光度±5°可调

4. 无限远长距平场物镜：5X、10X、20X、50X

5. 转换器:四孔(内向式滚珠内定位)

6. 调焦机构:粗微动同轴调焦,带锁紧和限位装置,微调0.0002mm

7. 载物台,尺寸:180mm×160mm ,移动范围:横向(×)80mm,纵向(Y)50mm,带玻璃平台。

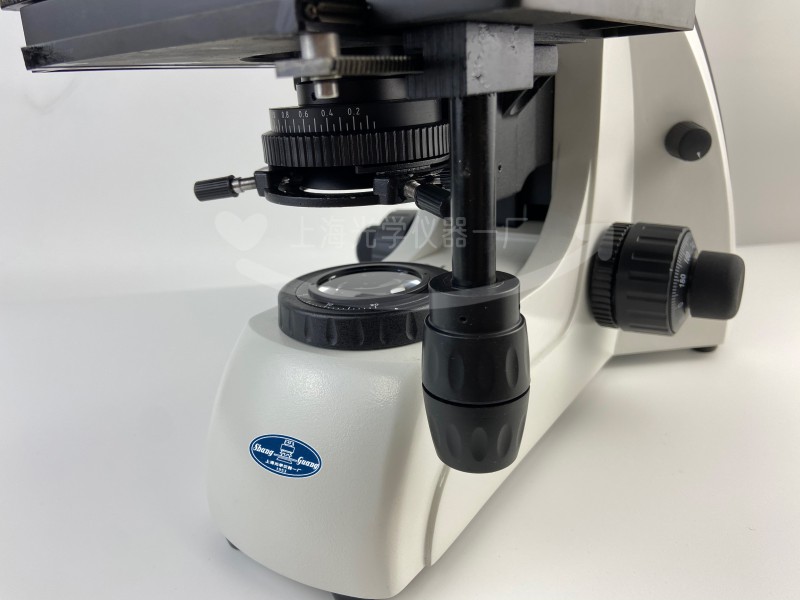

8. 聚光镜:采用燕尾导轨齿轮齿条传动升降，NA.1.25 阿贝聚光镜带可变光栏和滤色片

9. 照明系统:落射科勒照明，带孔径可变光栏和视场可变光栏，透射照明12V30W.AC85V230V亮度可调

10. 偏光装置：检偏镜可360度转动，起偏镜检偏镜均可移出光路

11. 滤色片:磨砂玻璃、蓝色滤色片、黄色滤色片、绿色滤色片
