一、产品用途

　　　4XC-PC金相显微镜用于鉴别和分析各种金属、合金材料和非金属材料的组织结构，广泛应用于工厂或实验室进行原材料检验；铸件质量鉴定或材料处理后的金相组织分析；以及对表面裂纹和喷涂等一些表面现象进行研究工作，是钢铁、有色金属材料、铸件、镀层的金相分析；地质学的岩相分析；以及工业领域对化合物与陶瓷等进行微观研究的有效手段，是金属学和材料学研究材料组织结构的必备仪器，也是科研教学领域得力助手。

二、产品特点

1. 配置大视野目镜和长距平场消色差物镜(无盖玻片)，视场大而清晰。

2. 粗微动同轴调焦机构，粗动松紧可调，带锁紧和限位装置，微动格值:2μm。

3. 6V20W卤素灯，亮度可调。

4. 可自由切换正常观察与偏光观察，可进行100%透光摄影。

5. 4XC-PC图像金相显微镜配置了数码摄影系统，各种放大倍率，并由计算机对图像进行各种处理、编辑、保存和输出 (如打印等) 或进入多媒体系统及电子信箱。

三、技术规格

1. 观察头:三目镜头，30˚ 倾斜

2. 大视野目镜：WF10X/Φ18mm

3. 长距平场消色差物镜(无盖玻片)：

放大倍数	数值孔径	工作距离（mm）
10×	0.25	8.80
20×	0.40	8.60
40×	0.60	3.73
100×(弹簧,油)	1.25	0.34

4. 调焦机构:粗微动同轴调焦, 微动格值:2μm,粗动松紧可调,带锁紧和限位装置

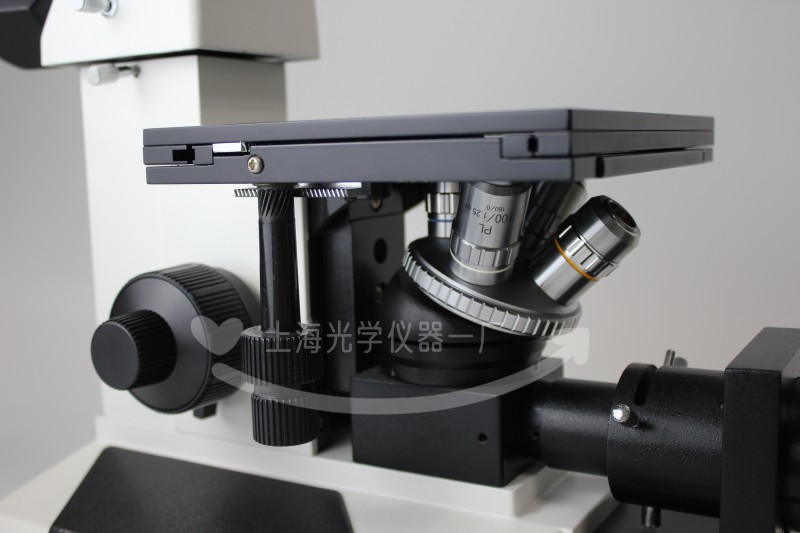

5. 转换器:四孔(滚珠内定位)

6. 载物台:双层机械移动式(尺寸:182mm×152mm,移动范围:15mm×15mm)

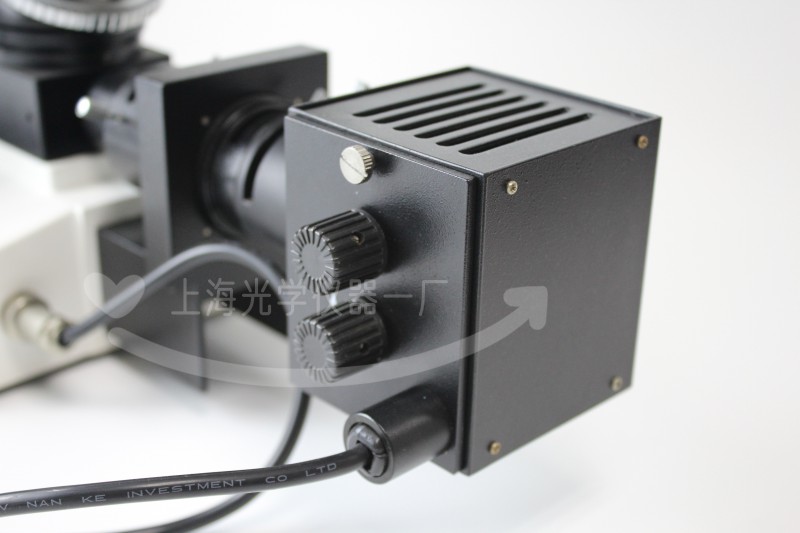

7. 照明系统:6V20W 卤素灯,亮度可调

8. 适配镜：直径：43mm，内调焦距：0～3mm调焦后可锁紧

9. 显微镜工业相机：图像传感器 1/2" 彩色300万CMOS；像素点尺寸：3.2μmx3.2μm；

   分辨率：2048 x 1536；帧率：8fps全分辨率；灵敏度：1V/lux- sec(550nm)；

   自动曝光控制: 57μs-350ms；信噪比: 43dB；扫描方式:逐行扫描；快门:电子快门；

   数据接口:USB2.0, 480Mb/s；白平衡:一键白平衡。

10. 软件功能：图像显示、图像拍摄、录像和图象处理功能，可以对所摄图像进行文字编 辑，比例尺显示；超景深扩展；长度，角度，弧长测量；点，线，平行线，垂直测量；圆、椭圆测量；矩形，不规则形状的周长、面积、重心位置等几何参数测量。
