一.产品用途

15JE数显测量显微镜是光学计量仪器之一，它结构简单，操作方便，适用范围极广。主要用于以下几个点：

1. 直角坐标中测定长度，例如测定孔距，基面距离，刻线宽度，键槽宽度，狭缝宽度，通孔外圆直径等等。

2. 转动度盘测定角度，例如对刻度盘，样板、量规，钻孔模板及几何形状复杂的零件进行角度测量。

3. 用作观察显微镜，以比较法检查工作表面光洁度，鉴定冶金工业的矿石标本。检定印刷照相制版，检验纺织纤维等等。

二. 技术规格

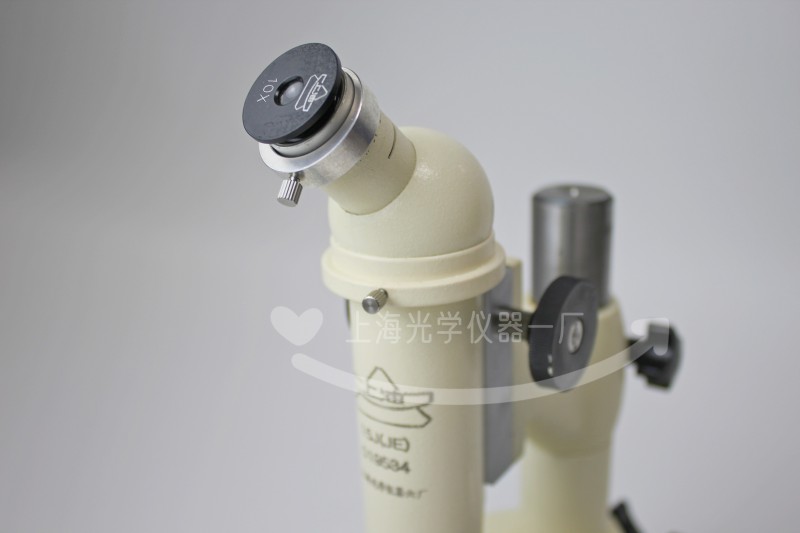

1. 目镜放大倍率10×，焦距5mm

2. 物镜

放大倍率	焦距（mm）	工作距离mm	视场直径（mm）
2.5×	43.40	58.84	5.60
10×	17.13	7.81	1.40

3. 总放大倍数:25×、100×

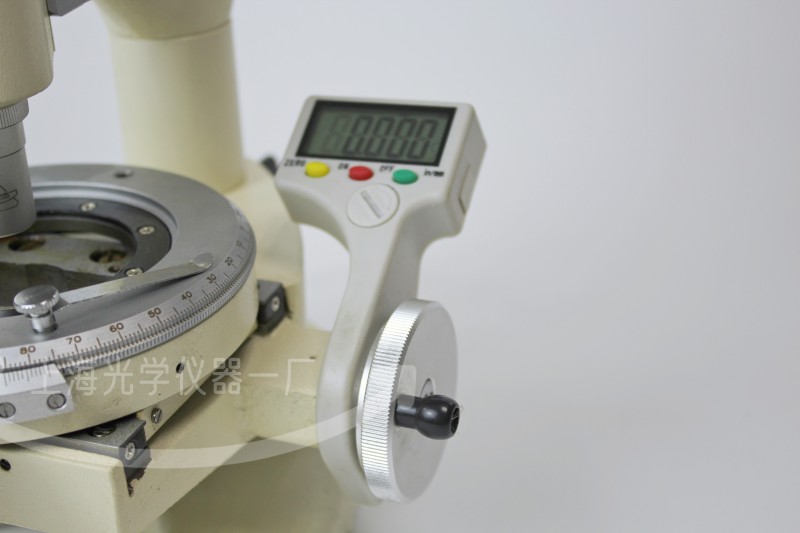

4. 测量工作台

①　X轴移动测量范围 ：50毫米

②　Y轴移动测量范围 ：13毫米

③　数显分辨率：0.001毫米

④　测量工作台直径 ：120毫米

⑤　测量台转动范围 ：不限

⑥　测量台刻度盘分度范围 ：0°-360°

⑦　测量台刻度盘之分度值： 1°

⑧　测量台刻度盘游读数示值 ：6′

5. 测量精度： 仪器示值误差:±（5+L/15）μm　

仪器示值误差：包括测量误差与仪器系统误差

 注：测量地点温度变化:(20˚±3˚)C ；L—被测件长度（mm）

6. 照明：下照明，自然光

7. 仪器外形尺寸 ：高325×长262×宽220毫米

8. 仪器重量：约10.6公斤
