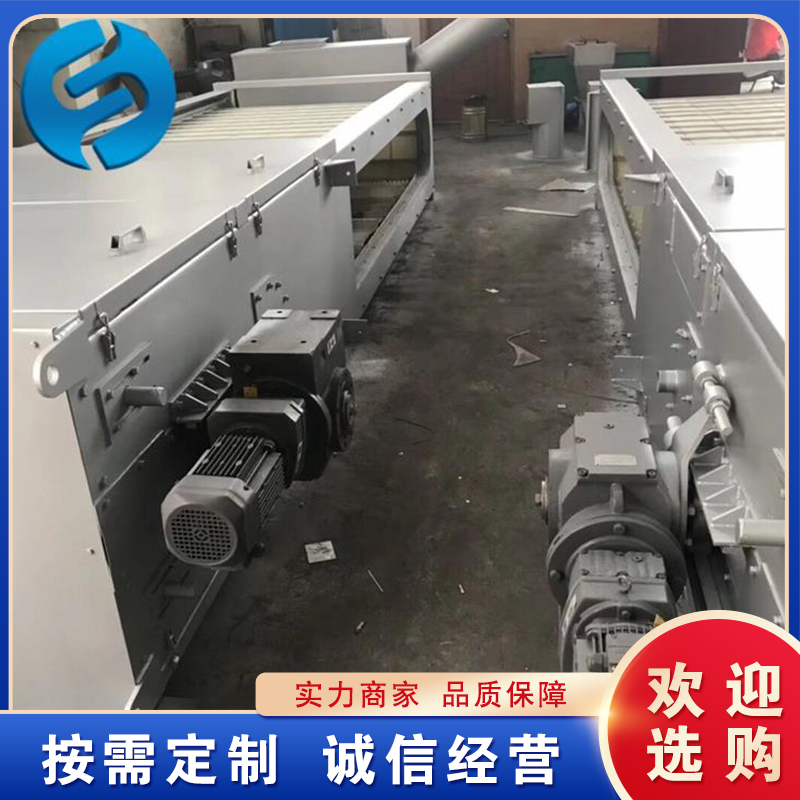

内进流式网板格栅除污机主要由驱动装置、机架、牵引链条、带提升阶梯的网板、冲洗系统及电气控制柜等主要备件组成。机架安装于格栅渠的中央，机架两侧与格栅渠之间的间隙为格栅滤后出水的通道。在机架的迎水端两侧与渠壁间布置了导流挡板，其在导流的同时，可防止污水短流由滤前直接进入滤后。机架下部迎水端开有一个进水洞口，其对侧为封闭端。污水由进水洞口流入机内后经两侧网板流出，并经两侧出水通道汇入机后渠道中。驱动电机安装在机架正向的输出轴上，两侧网板在传动链条的带动下，自下而上将其长度范围内截留的污物向上提取，抵达上部时，通过链轮的转向功能，在顶置的冲洗装置的冲洗水作用下，自动完成卸污工作，渣水排入两侧网板之间的集渣糙后自流排出机外。

内进流网板格栅除污机是一种将拦污和除污结合于一体的高效细格栅除污设备。 适用于大、中、小型泵站作为精细格栅，拦截、清除水中的漂浮物，如：杂草、纸片、烟头、瓜子、纤维、毛发等，该机型具有很高的污物捕获率，可后续处理工艺的有效实施。

内进流孔板格栅主要结构及特点内进流式网板格栅除污机主要由驱动装置、机架、牵引链条、带提升阶梯的网板、冲洗系统及电控系统等主要部件组成。驱动电机安装在机架正向的主轴上，两侧网板在传动链条的带动下，自下而上将其长度范围内截留的污物向上提取，抵达上部。

主要特点：

1、结构简单：无水下传动部件，易于维护管理;

2、运动无卡、堵：栅片具有自净能力;

3、水下运动部件：均采用不锈钢材质制造，耐腐蚀性好，使用寿命长。

4、动、静栅片：均为嵌插式，无需在断流的情况下进行栅片的更换、维护检修方便;

5、分离效率高：格栅栅条间隙小，而且连续或间歇式运行，除渣效果好;

6、操作条件好：本装置可为封闭结构，运行噪音低，不影响周围环境;

7、安装方便：阶梯格栅为一体化结构，安装时整机放入渠沟内，十分方便。

日常维护与保养：

1、 在运行过程中，如有纤维状杂物缠绕在转刷轴上，应及时清理，以免影响机器的正常运行。

2、 应根据垃圾量的多少，定期清理挂在卸料板上的垃圾。

3、 在机器正常运行时，每月须用黄油枪在各润滑部位的油嘴中注一次钙基润滑脂。

4、 减速机中的润滑油须定期更换，一般设备投入正常使用后半个月需更换新油，以后每隔三个月更换一次，平时应注意减速机油位。
