（1）驱动装置；网板式格栅机的驱动装置位于机架上部，除传动装置外，其余均采用不锈钢材料制造。驱动装置采用轴装式减速机，在机架二侧设置螺旋式调节装置，以作调整传动链条张紧用。驱动电机适用于电源380V/三相/50Hz，防护等级为IP55， 缘等级为F级，电机额定功率比 实耗功率大10%。具有过载保护装置。传动轴的设计具有足够的强度和刚度，以承受弯矩和扭矩同时作用的载荷。

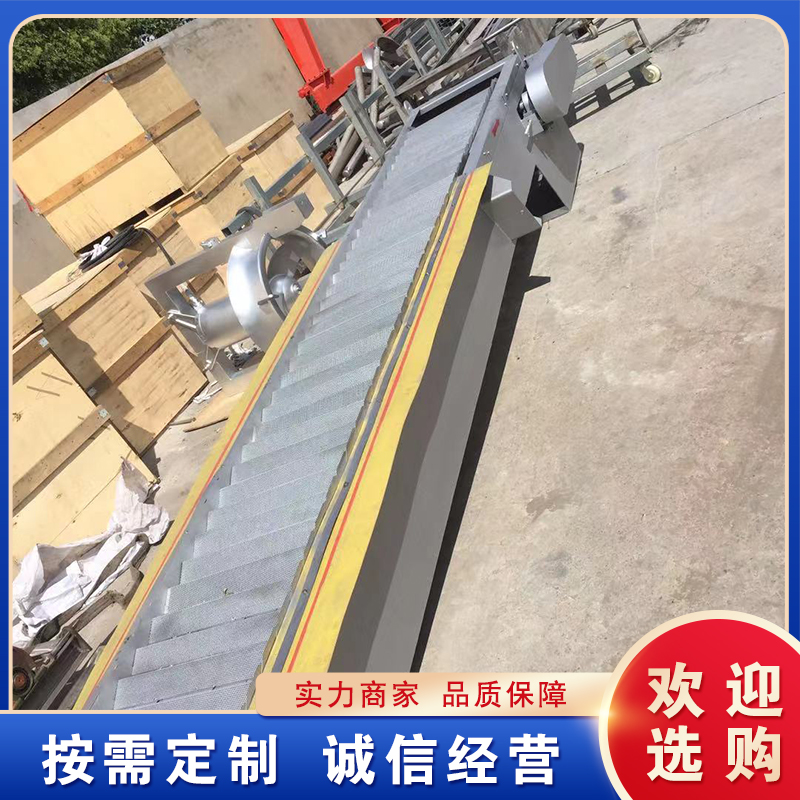

（2）机架；整个格栅部件直接安装在渠道上，水中的固体物由网板串接成的滤带捕获，送至除污机驱动装置后部的较高位置后排出。同时一个旋转的刷子还对网板进一步清洁。网板式阶梯格栅除污机的机架为采用不锈钢板与型钢焊接成一整体式刚性结构，焊接后的清污机机架为一刚性整体，并具有足够的强度和刚度，在规定水位差的工况下不发生扭曲变形现象，机架材料全部采用不锈钢，二侧板间隔一定距离设置横撑，保证设备安全可靠运行。焊接后的格栅机架为一刚性整体，具有足够的强度和刚度，在1.0米水位差的工况下不发生扭曲变形现象。机架的两侧与格栅井之间留有间隙，通过机架的两侧橡胶封板来防止漂浮垃圾通过。机架二侧设置安装连接支座，与基础平台之间用膨胀螺栓安装固定。
（3）牵引链及链轮
用于传动的牵引链采用不锈钢制造，链具有足够的断面尺寸，牵引链破断强度不小于 牵引力的5倍。传动用的牵引链轮及导向装置（非链轮），分别置于机架两侧的上部和下部，水下导向装置的形式，在结构上有可靠的设施防止栅渣等污物的缠绕。导向装置是非链轮机构。

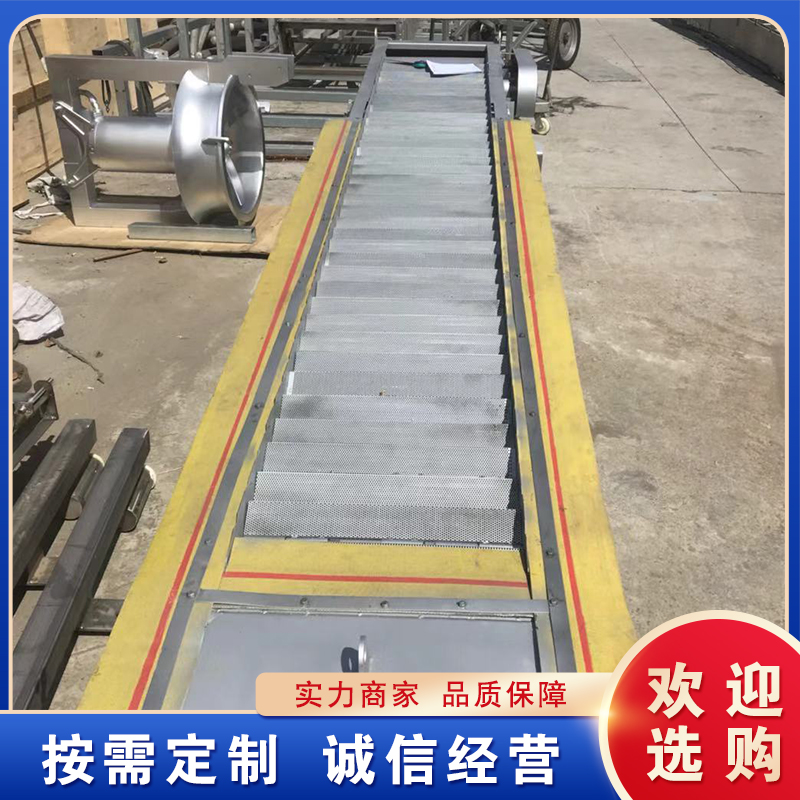

（4）网板
网板采用不锈钢制造，网面为规则排列的小孔。网面具有过水与截污的功能，台阶面能截留较大的污物。整个台阶式网板滤带面具有足够的过水通道，以保证过水面积和流量满足设计要求，污水通过栅隙流速小于1m/s。
（5）清洁刷
清洁刷设置于网板的回程的起点，由单独的减速电机驱动，在滤网运动的同时，对网板外表面进行助卸与清洗，清洗刷毛由尼龙材料制成。
（6）冲洗装置
网板式格栅机配置孔板冲刷装置，以确保卸料后的回程孔板不粘附污物，彻底消除对网孔的堵塞。
本设备可以根据用户需要任意调节设备运行间隔，实现周期性运转；可以根据格栅前后液位差自动控制设备的启停；并且有手动控制功能，以方便检修。用户可根据不同的工作需要任意选用。
由于该设备结构设计合理，在设备工作时，自身具有很强的自净能力，不会发生堵塞现象，所以日常维修工作量很少。
安装调试说明 :
1、 设备起吊安装前先需检查的内容
1.1 检查设备在运输过程中是否损坏现象。
1.2 根据设备安装图检查基础尺寸是否符合要求
1.3 格栅井两侧于井顶部平台面应垂直，其垂直误差不超过 20mm；格栅井两侧应平行，其平行度误差不超过20mm。
1.4 检查各预埋件位置、尺寸是否与图纸一致，预埋钢板应 与格栅井顶部平台平。以上内容检查完毕符合要求，既可安装就位。
2、 设备安装的具体要求
2.1 本机放入基础就位后，其安装角度应符合设计要求，格栅卸料口平面应与格栅井操作平台面平行，格栅墙板应与格栅井操作平台面垂直，设备安装的水平度误差小于1/1000，然后再根据安装图将设备与预埋件焊成一体，再将地脚螺母拧紧
2.2 在通电运行之前，先用手摇把插入电机尾部方榫内，按安全罩上箭头所示方向用手摇动电机，应无其他影响运行的因素存在。
2.3 放松涨紧链轮，卸下减速机端链条，通电试 运转，看减速机的方向所示箭头方向一致，严禁反转。
2.4 用涨紧链轮调节器调整链条的松紧度，并用涨紧螺杆调整 耙齿链的松紧度。
2.5 检查减速机的润滑油是否到油面线，不足时用30#机械油加至油面线。
