滤筒除尘器说明书
一、概述
滤筒除尘器主要是由除尘室、脉冲反吹清灰系统和风机组成。当含尘空气进入除尘室后,被圆筒形的滤筒材质阻隔,亚微米以上的粉尘被阻留在滤筒外表面上,过滤净化后的气流就进入滤筒中心内腔,然后从内腔一头的开口端排出。阻留在滤筒外表和滤筒滤层上的粉尘,经过一段时间的聚集,达到一定程度时,由时间继电器控制脉冲阀开始接受喷吹指令工作,从滤筒的气流出口端间歇向滤筒中心发出可调脉冲反吹,滤筒受到压力达0.6~0.7Mpa的脉冲反吹气流冲击而震动,将附着在滤筒外表和滤筒上的粉尘抖落,使滤筒过滤净化空气的能力有顺序的恢复到初始的状态。

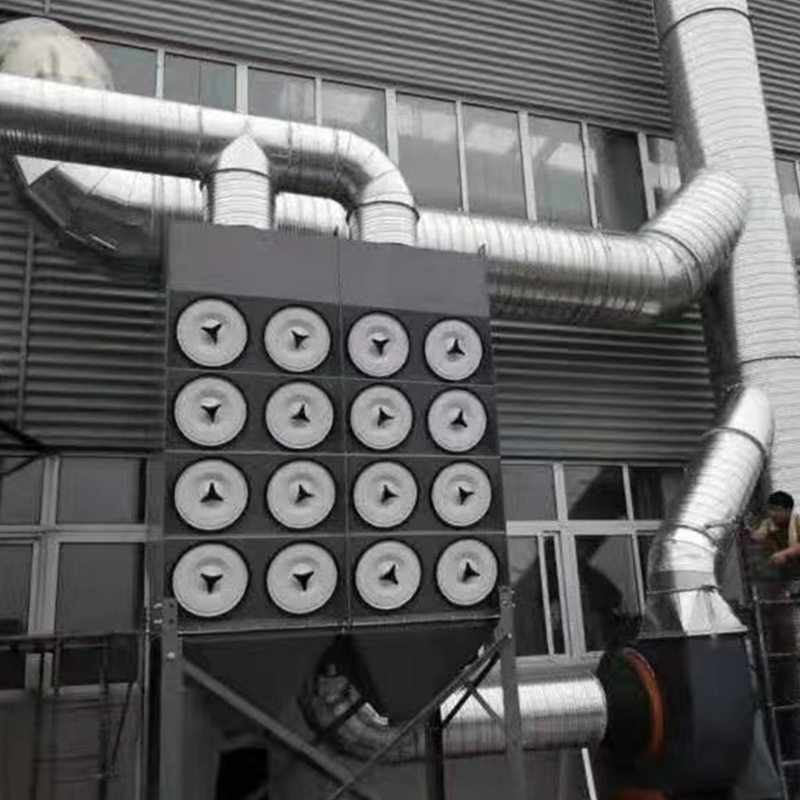

滤筒式除尘器的结构是由进风管、排风管、箱体、灰斗、清灰装置、导流装置、气流分布板、滤筒及电控装置组成。花板下部为过滤室,上部为气箱脉冲室。在除尘器入口处装有气流分布板。滤筒既可以垂直布置在箱体花板上,也可以倾斜布置在花板上。从清灰效果看,垂直布置较为合适。实际生产应用中,一般是按照除尘器放置空间来设计滤筒安装方式的。
