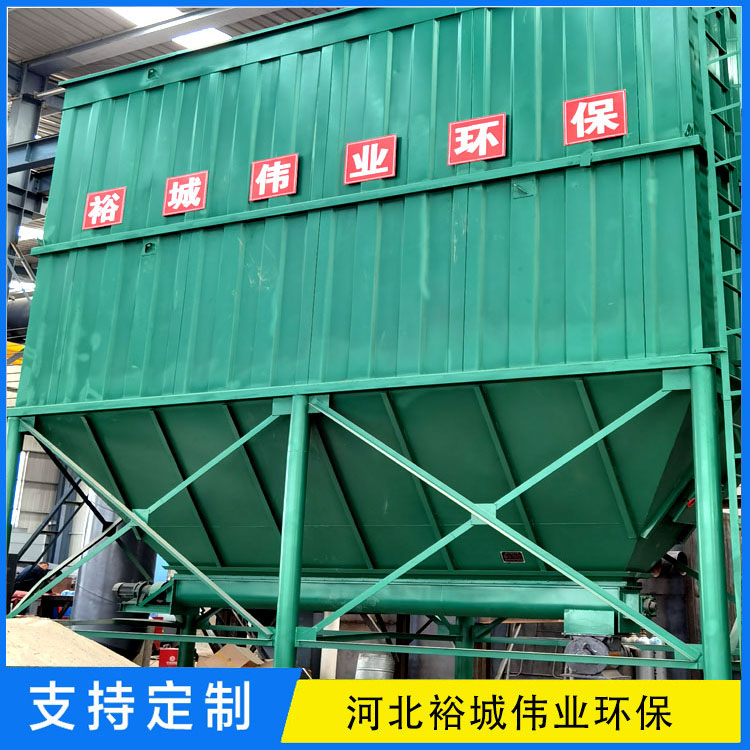

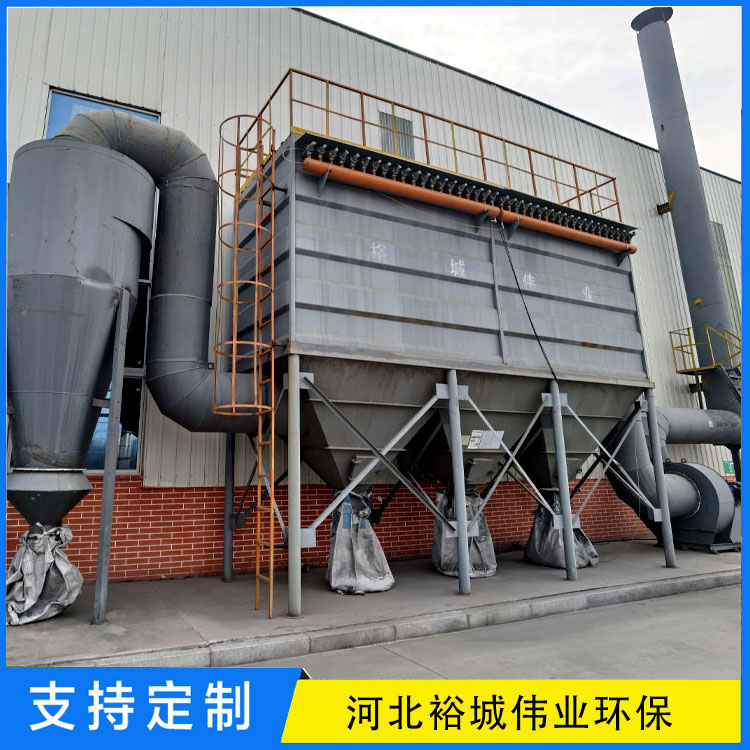

脉冲袋式除尘器 它是由五部分组成：1. 上箱体：由可掀起的盖板和出风口组成。 2. 中箱体：有多孔板、滤袋装置和文氏管组成。 3. 下箱体：由进风口、灰斗和检查门组成。 4. 排灰系统：由减速装置和输灰、排灰装置组成。 5. 喷吹系统：由脉冲控制仪 、电磁脉冲阀、喷吹管、气包和防护装置组成。
工作原理 : 含尘气体由进气口进入灰斗或敞开法兰口进入滤袋室，含尘气体透过滤袋过滤为净化气进入净化室，再经净化室排气口，由风机排走。粉尘积附在滤袋的外表面，且不断增加，使袋式除尘器的阻力不断上升，为使设备阻力不超过1200Pa，布袋除尘器能继续工作，需定期清理滤袋上的粉尘。清灰是由脉冲控制仪定时顺序启动脉冲阀，使气包内压缩空气（0.5~0.7MPa ）由喷吹管孔眼喷出（称一次风）通过除尘骨架、文氏管诱导数倍于一次风的周围空气（称二次风）进入滤袋在瞬间急剧膨胀，并伴随着气流的反向作用抖落粉尘，达到清灰的目的。
