冷却塔结构说明：
|
|
减速器：减速器为冷却塔风机专用的皮带传动 |
|
|
冷却塔钢结构 采用先进的良流线技术加工而成，整体结构强度 |
|
|
冷却塔风筒 采用玻璃钢材质风筒，阻燃氧指数≥40，风筒的 |
|
|
铝合金风机 |
|
|
冷却塔PP填料 填料是冷却塔最重要的部分，它的效率高低，取决于冷却水与空气在填料中充分接触的程度。采用挂式点波填料，材质为改性PP全新材料，耐温达到60℃。对水的再分配能力大、阻力小，热力性能好。使空气能迅速带走水中的热量，独特的填料流道，使水流在填料表面能形成大面积的流动水膜，延长了水在填料里的冷却时间，提高了水冷却效果。具有风阻系数小、抗老化、不易变形等优点。 性能符合能源部NDGJ88-89“冷却塔塑料淋水填料技术规定”。 |
|
|
冷却塔围板、水盘、包角 采用机械拉挤成型的玻璃钢复合型材，选用常州树脂和泰安玻纤材料加工制作。此拉挤型材强度高、密度高，是仅次于钢板的优良材质。表面平整光滑，外形美观大方，不需要人工切割。 制作过程中采用耐老化、耐腐蚀、不退色、不龟裂、抗紫外线性能优良的胶衣涂层。
|
三、冷却塔参数表
|
项 目 |
内 容 |
数 据 |
备 注 |
|
基
本
参
数 |
冷却塔类型 |

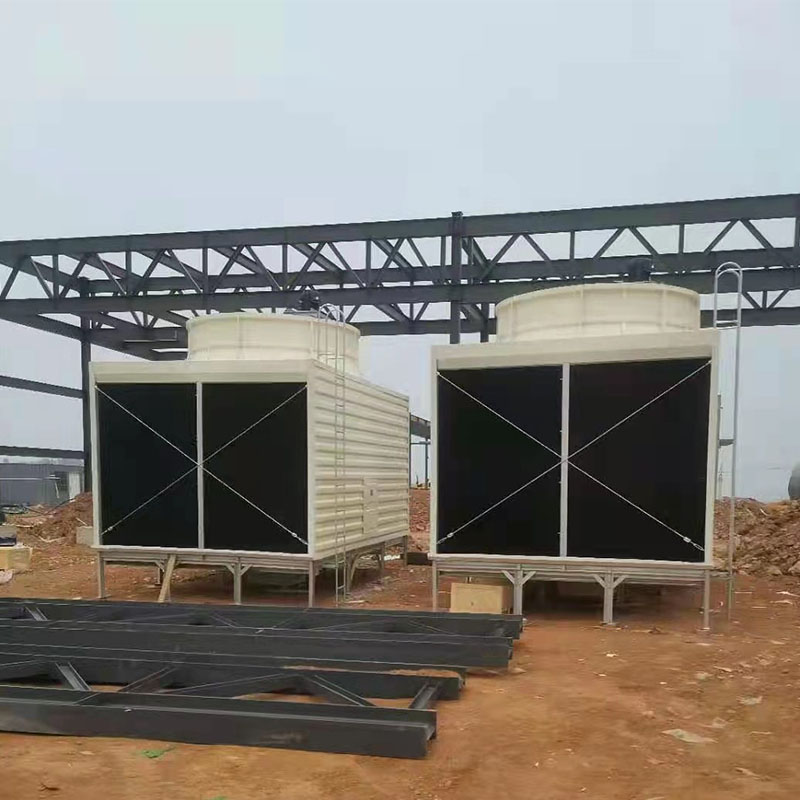

横流式方形水塔 |
低噪音型 |
|
冷却塔型号 |
ZJHXT-350L/SA×2 |
|
|
|
冷却循环水量 |
350 m3/h×2 |
|
|
|
进水温度／出水温度 |
37℃／32℃ |
|
|
|
环境干球／湿球温度 |
31.5℃／28℃ |
|
|
|
冷却能力 |
3,500,000 kcal/h |
|
|
|
噪音值 |
≤62.5dB(A) |
|
|
|
电源 |
380V／3P／50Hz |
|
|
|
水质要求 |
ＰＨ值＝６—８ |
|
|
|
设 计 参 数 |
水气比 |
1.48 kg/kg |
|
|
水阻 |
44Kpa |
|
|
|
飞水损失 |
≤0.05‰ |
|
|
|
蒸发损失 |
≤8.33‰ |
|
|
|
净重／运行重量 |
5,700 kg／11,300 kg |
|
|
|
风
机
参
数 |
风扇形式 |
轴流式 |
|
|
风量 |
210,000m3/h×2 |
|
|
|
总静压 |
75 Pa |
|
|
|
风扇转速 |
280r/min |
|
|
|
风叶直径（Φ） |
2,700 mm |
|
|
|
叶片数量 |
4片／套 |
|
|
|
电机形式 |
全封闭防水型 |
|
|
|
传动方式 |
皮带 |
|
|
|
电机功率 |
11.0 KW |
共二套 |
|
|
电机启动方式 |
Y—△ |
|
|
|
主 要 尺 寸 |
长×宽×高（Ｌ×Ｗ×H） |
6,900×5,800×4,300 mm |
|
|
进水管尺寸（DN） |
150mm |
共四套 |
|
|
出水管尺寸（DN） |
250mm |
共二套 |
|
|
排水管尺寸（DN） |
80mm |
共二套 |
|
|
自动（DN） |
40mm |
共二套 |
|
|
材
质 |
颈口 |
玻璃钢
|
优质玻璃纤维毡 和树脂合成 |
|
洒水系统 |
|||
|
围板 |
|||
|
水盆、水缸 |
|||
|
皮带 |
复合材料 |
|
|
|
风扇 |
铝合金 |
大弦弧 |
|
|
电机 |
全封闭防水型 |
|
|
|
胶片 |
P.P.全新材料 |
难燃型 |
|
|
铁框架、电机架 |
镀锌钢 |
|
