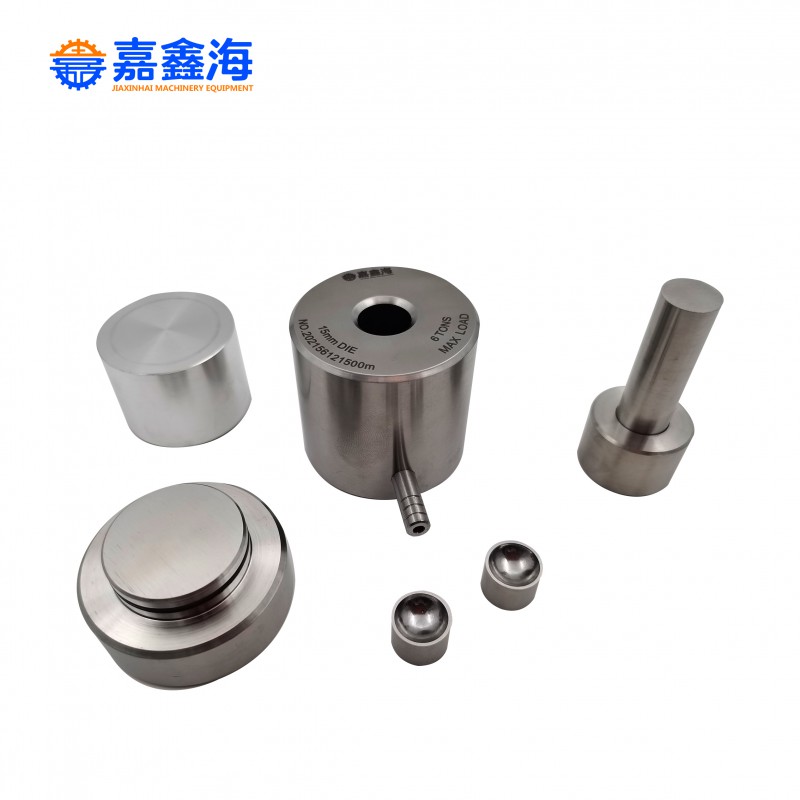

3-10mm球形模具常用于制药行业及小批量测试上，常用模具压片尺寸：直径Ф3-20mm，高度1-20mm，散装粉末高度：15-35mm，用于实验室等行业把样品粉末压制成型为圆球状或圆球柱体形状。其它特殊模具尺寸、规格、形状、材质等可根据客户需求定做。
|
可压制样品形状 |
圆球体、半球体、球形柱体等，如药片 |
|
常用模具规格 |
Ф3、Ф6、Ф8、Ф10、Ф12、Ф15、Ф20mm等 |
|
模具材质 |
合金工具钢：Cr12MoV（可定做硬质合金钢） |
|
模具压头硬度 |
HRC60-HRC62 |
|
模具腔体深度 |
40mm |
|
模具外形尺寸 |
Ф53×120mm |
|
模具重量 |
1.4kg |
|
模具压强计算公式 |
油缸的面积/模具的面积×压力表读数=模具实际承受压强。切勿超压！ |
|
模具备注 |
非标定制，以上指标仅供参考，可根据客户需求定制各种规格、材质、形状的模具 |
模具的使用步骤
1、将模具组装好并将模具腔体内加好样品
2、将模具放置在压片机工作台上并加压到样品所需要的压力值（注意不要*过压片机和压片模具的较大压力）
3、将模具从压片机中取出并用退模套进行退模并取出样片。
4、模具每次使用时应该先用无尘纸将模具擦拭干净以免模具上的防锈油影响到样品的测试结果，模具使用后要及时将残留在模具上的样粉擦拭干净以免腐蚀模具。长时间不用要将模具涂抹上防锈油并放置在干燥的环境中保存。
3-10mm球形模具产品参数：
|
型号 |
JMQ 球形压片模具 |
|
模具材质 |
合金工具钢Cr12MoV |
|
压头硬度 |
HRC60-HRC62 |
|
样品尺寸 |
Φ6、Φ8、Φ10、Φ15、Φ20mm(M) |
|
腔体深度 |
40mm(N) |
|
外形尺寸 |
Φ53×120mm(L×N) |
|
模具重量 |
1.4Kg |
