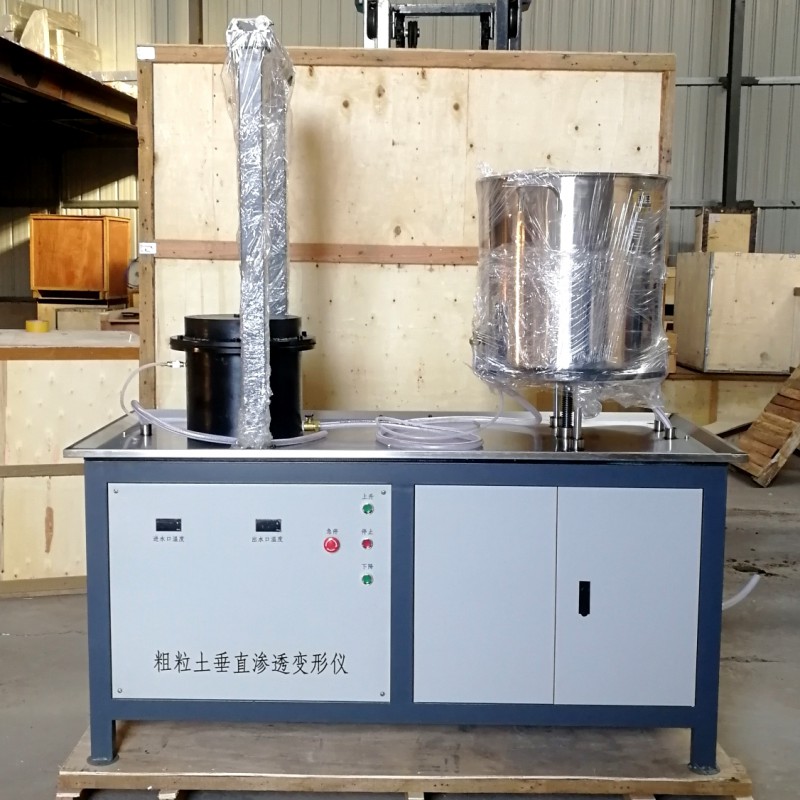

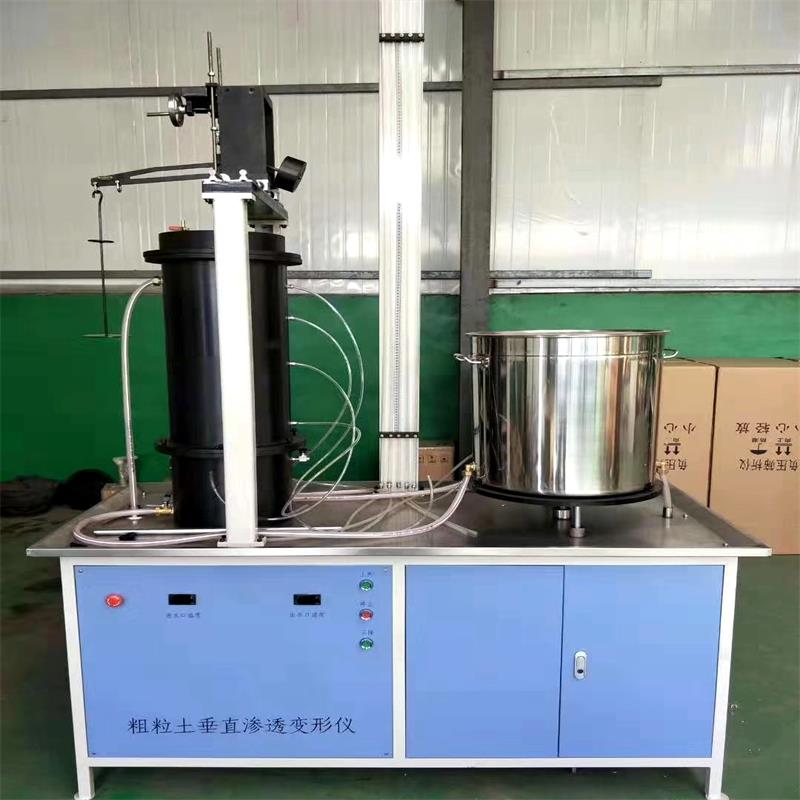

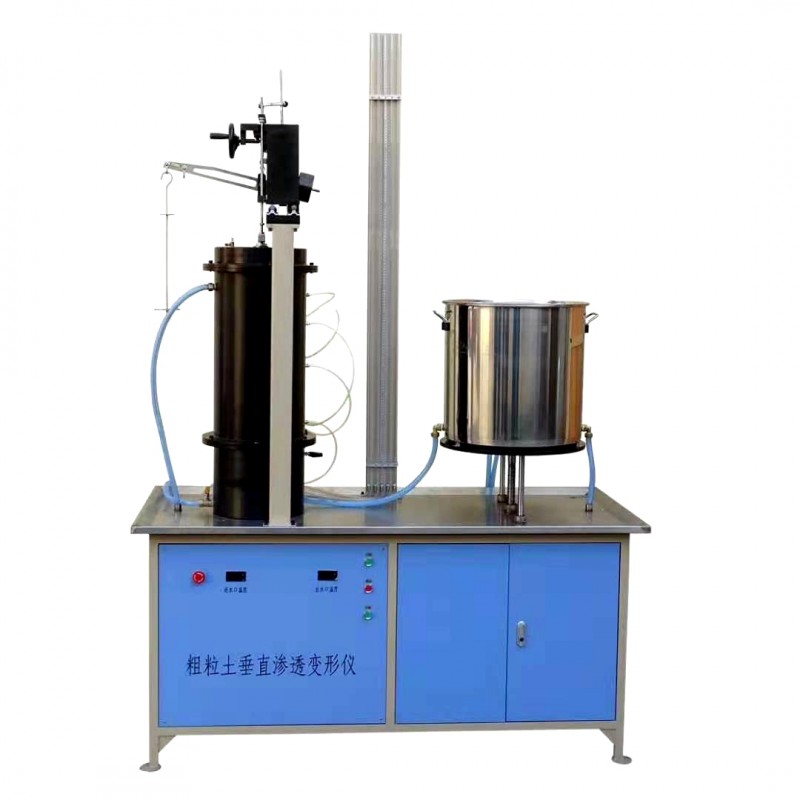

粗粒土垂直渗透变形仪
一、简介

设备适用于测定粗颗粒土在渗流水通过时，试样的垂直渗透系数和细颗粒随渗流逐渐流失的临界坡降（管涌）及土体整体浮动时的破坏坡降（流土）。按SL237-056-1999《粗颗粒土的渗透及渗透变形试验》要求研制。

该渗透仪适用于扰动的粗颗粒土试样和原状粗颗粒土试样，最大适用粒径为60mm，相对试验样品尺寸为Φ300×600mm的粗颗粒土。渗透水压力为5米水柱高度。

  该设备含有主机、加荷框架、活塞杆、大量程百分表等

仪器原理

设备试样容器为金属圆筒型式。圆筒上、下两面装有金属多孔透水板，试样底部进水，其侧面有水头压力测量开关和排气三通与水位测量排连接。试样中部侧面不同高度有两个水位测量开关与相应的水位测量排管连接，试样的顶部设有溢水口用于测量渗透流量，溢水压力由顶部的测量排管测量。

在做0～50KPa 水头渗透试验时，可通过绞车调整吊桶高度改变水头压力。

试样尺寸：φ300x600mm

最大可施加垂直载荷：100KN

垂直载荷施加方式：千斤顶（手动加载）

百分表量程：0-100mm

分辨率：0.01mm

安转面积：2㎡

是否用水：是

二、技术参数

1、试筒规格：ф300mm*600mm

2、试筒高度:600mm

3、加荷设备：1套（杠杆加压）

4、供水箱规格：ф510mm 高度500mm

5、电动提升水箱，测量水位装置1套

6、量筒：1000ML

7、量筒：100ML

8、整机重量：550KG
