| ★ 概述 | |

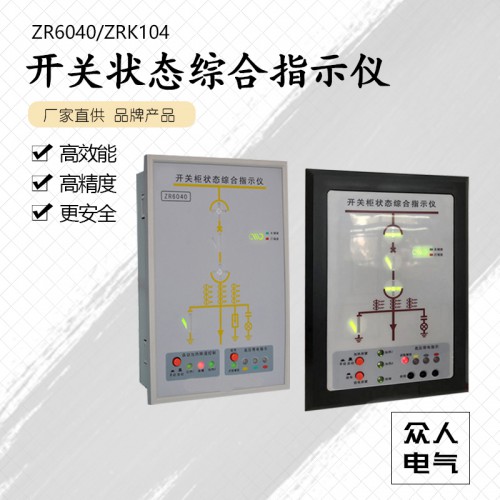

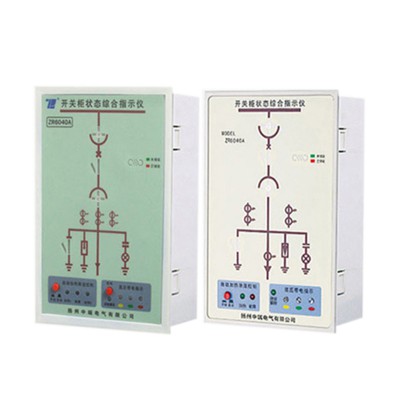

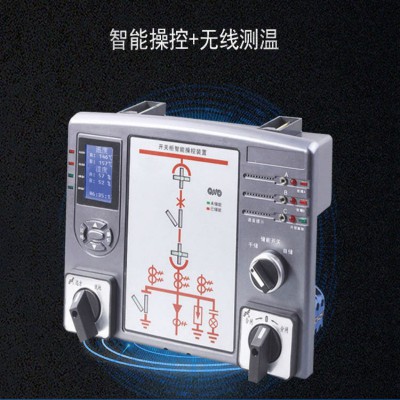

| ZR6000系列开关状态综合指示仪是根据当前中压系统开关柜技术发展而开发设计的一种新型的多功能、智能化模拟动态指示装置。它集一次回路模拟图、开关状态、断路器位置、接地闸刀位置、弹簧储能状态、高压带电指示、高压带电闭锁以及自动加热除湿控制，温度控制、加热器故障指示等多种功能于一体，这些指示功能可分可合，用户可根据需要选择，只要指定不同的订货型号并提供一次方案图即可。 ZR6000系列开关状态综合指示仪的应用，可取代现有的一次回路模拟指示牌、电磁式开关状态指示器、接地指示器、带电（闭锁）指示器、自动加热除湿、温度控制器、加热器故障监测器等多种控制、指示装置。 |
|
| ★★ 型号命名及意义 | |
|
|
| ★★ | |
| ● 模拟指示部分 | |
| 工作环境：-10℃～50℃；≤95%RH 存贮环境：-40℃～80℃；≤95%RH 抗电强度：外壳与端子间≥AC2000V 绝缘性能：外壳与端子间≥100MΩ 工作电源：AC/DC85～265V 工作电流：≤20mA 断路器状态指示：断路器分、合闸，无源触点输入 断路器合闸时，合闸触点闭合。红色垂直模拟条亮 断路器分闸时，分闸触点闭合，绿色水平模拟条亮 工作试验位置指示：无源触点输入 工作位置触点闭合时，红色垂直模拟条亮，指示断路器处于工作位置 试验位置触点闭合时，绿色水平模拟条亮，指示断路器处于试验位置 断电时，红、绿发光条均不亮指示断电状态 接地闸刀位置指示：无源触点输入闭合，红色垂直模拟条亮，表示接地合闸。 无源触点输入断开，绿色模拟条亮，表示接地断开。 弹簧储能指示：无源触点输入断开，绿色弹簧符号亮，表示未储能 无源触点输入闭合，红色弹簧符号亮，表示已储能 注：1、以上接点信号均来自于断路器的辅助接点，接地闸刀可用行程开关触点； 2、失电状态下所有的发光指示均不亮 |
|
| ● 高压带电指示部分 | |
| LED启辉电压（KV）：额定相电压：X0.15～0.65 强制闭锁启控电压（KV）：额定相电压X0.62 |
|
| ● 加热除湿控制部分（订货时由用户选择） | |
| 加热器电源：AC220V 温湿度传感器：1路或2路 控制方式：任何一路传感器感应，所控制的对应加热器启动，对应加热指示灯点亮 除湿控制：湿度≥90%RH或将形成凝露时加热投入，湿度＜70%RH，凝露解除时加热退出，加热指示灯灭。 加热输出继电器触点功率：AC220V，10A（每一路） |
|
| ● 温度控制部分（控温范围在订货时可由用户选择，不指定时按下列指标供货） | |
| 低温加热：≤5℃时，启动加热，≥15℃时，停止加热 高温排风：≥40℃时，启动排风，≤35℃时，停止排风 |
|
| ● 断线报警 | |
| 任何一路加热器发生断线，不能正常加热时，报警指示灯亮，报警输出接点闭合。（判断哪一路加热故障时，只需将加热器 断开一次，用万用表量其阻值呈开路状态，立即可知故障所在） |
