主要特点 main features

·高性能

·高效率

·高性价比



步升结构主要特点 main features

①Z向导轨水平安装，4个滑块能均匀分摊滑鞍重量及切削力，减少滑块的滚珠磨损，延长导轨使用寿命。

②5高低平导轨斜床身在加工、装配及使用过程中都处于一致状态，能有效保证机床精度。



主要特点 main features

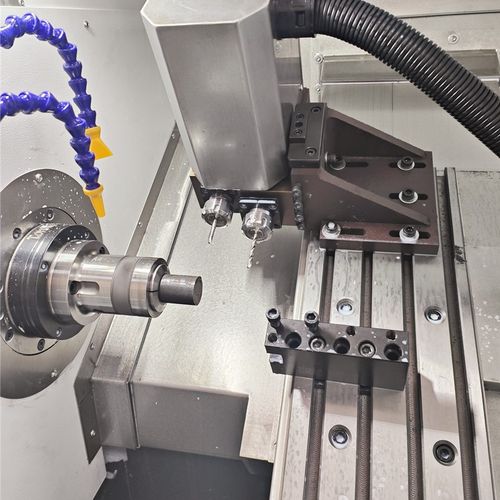

床身才用步升结构（一体式斜床身+高低平导轨）

①Z向导轨水平安装，4个滑块能均匀分摊滑鞍重量及切削力，减少滑块的滚珠磨损，延长导轨使用寿命。

②高低平导轨斜床身在加工、装配及使用过程中都处于一致状态，能有效保证机床精度。

配置优质皮带主轴，每一只主轴皆经过连续48小时运转测试，保证所有精度皆达GB国标要求。

桁架机械手与机床一体规划、整体设计，使机床更紧凑、更美观、更高效的实现自动化加工，每台标机都预留桁架自动化的接口（立柱，防护，电气），给客户后续改装桁架自动化提供便利。



高端桁架自动车床

Automation Truss Structure

①桁架机械手与床身一体规划，整体设计，使机床更紧凑，更美观，更稳定的实现高效自动化生产。

②每台标机都预留桁架自动化的接口（立柱，防护，电器。）给客户后续加装自动化提供便利。

③桁架立柱固定在车床身上，形成一个整体，不受地基变化影响，稳定不位移。

④一体式规划设计，桁架高度低，重心低，运行稳定。



技术参考 technical parameter
技术参数 technical parameter		PT55
加工范围	zui大回转直径(mm)	¢550
	zui大加工直径(mm)	¢380
	zui大加工长度(mm)	330
行程	X轴行程(mm)	190+10
	Z1轴行程(m/m)	350
	X轴快速位移(m/min)	30
	Z轴快速位移(m/min)	36
精度	定位精度(mm)	±0.003
	重复定位精度(m/min)	±0.002
主轴	主轴通孔(mm)	¢62
	棒材zui大直径(mm)	¢51
	主轴端部规格	A2-6
	主轴zui高转速(r/min)	4500

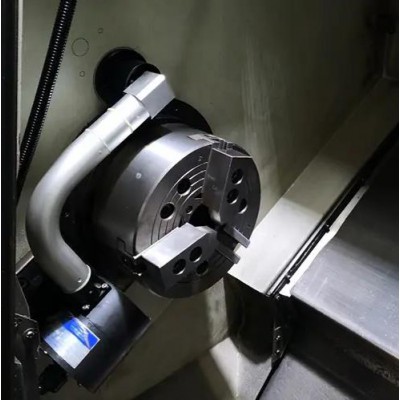

	卡盘规格	8"
电机功率	主轴(kw)(连续/30min)	11/15
	X轴(Nm)	11
	Z轴(Nm)	11

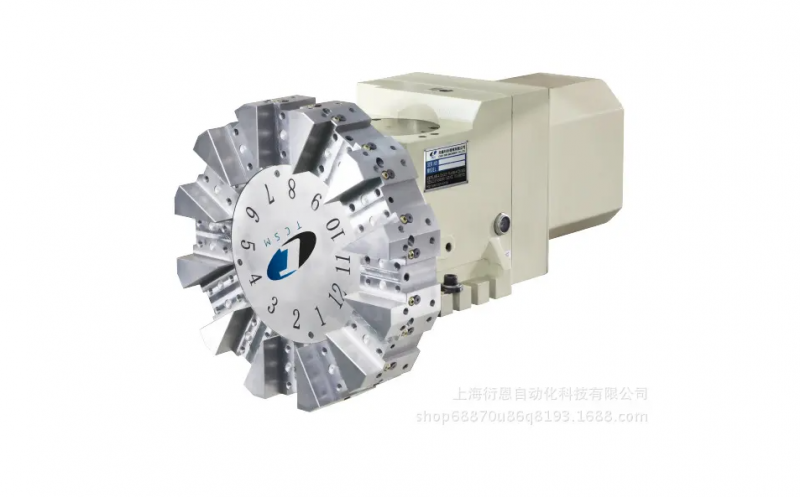

刀塔	刀架形式	30°伺服刀塔
	镗刀直径(mm)	¢40
	刀方直径(mm)	¨25
尾座	尾座型式	伺服（OPT）/液压（OPT）
	锥孔形式	MT-4
整机	整体重量(KG)	3700
	长(mm)	2200
	宽(mm)	1800（水箱）3000（排屑箱）
	高(mm)	2150
