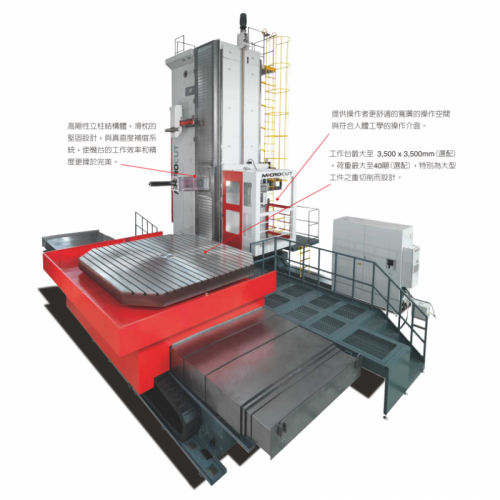

| 項目 | 型號 HBM-140RT | |
| 工作台 | 工作台尺寸 | 3200mmx3200mm（標準）； |
| 3500mmx3500mm（選配） | ||
| 工作台高度 | 1985mm | |
| T形槽（Dim／pitch／No.） | 28mmH8x160mmx19（標準）； | |
| 28mmH8x160mmx21（選配） | ||
| zui大工件荷重 | 20（標準）；30／40 tonnes（選配） | |

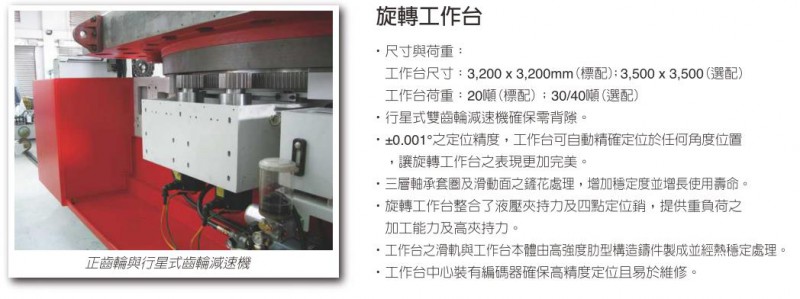

| 工作台分割角度 | 0.001 | |
| 旋轉工作台定位精度 | 15 seconds | |
| 旋轉工作台重複精度 | 4 seconds | |
| 旋轉工作台編碼器精度 | ±5 seconds | |
| 軸向行程 | X軸（標準） | 4500mm |
| X軸（選配） | 5500/6500mm | |
| Y軸（標準） | 3200/4500mm | |
| Z軸（標準） | 2000mm | |
| Z軸（選配） | - | |
| W1軸（鏜軸） | 700mm | |

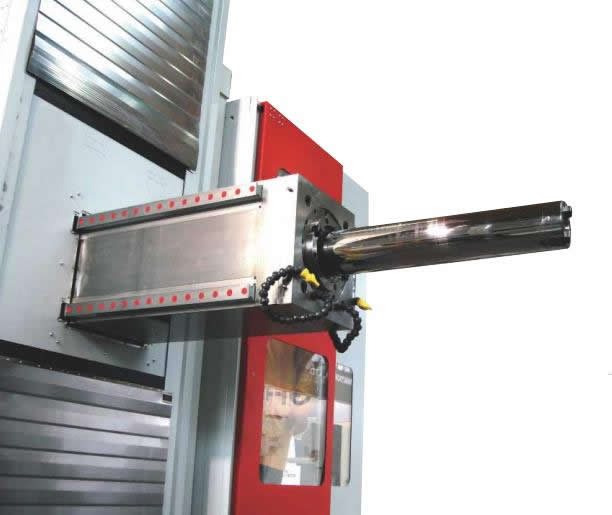

| W2軸（滑枕） | 800mm | |
| 主軸鼻端至工作台中心距離 | 150mm～3500mm（包括W2軸） | |
| 主軸 | 主軸錐度 | ISO 50 |
| 傳動方式 | 齒輪 | |
| 主軸轉速 | 35~3000rpm | |
| 主馬達出力 | 37kW／45kW（標準） | |
| 主軸zui大輸出扭力（持續／30分鐘輸出） | 1942Nm／2362Nm（標準） | |
| 主軸轉速段速 | 2段式 | |
| 鏜軸直徑（W軸） | 140mm | |
| 主軸軸承内徑 | 180mm | |
| 軸向導軌 | X軸滾珠螺桿 | Ø 80mmxP20xC3 for 4500; |
| Ø 80mmxP20xC3 for 5500; | ||
| Ø100mmxP20xC3 for 6500 | ||
| Y軸滾珠螺桿 | Ø100mmxP20xC3 | |
| Z軸滾珠螺桿 | Ø 80mmxP20xC3 | |
| W軸滾珠螺桿 | W1 Ø50mmxP20xC3 | |
| W2 Ø63mmxP25xC3 | ||
| 馬達 | 軸向馬達（X／Y／Z／B／W） | 60/60/60/22x2/30/40 Nm |
| 油壓馬達 | 7.5 kW | |
| 冷卻泵浦 | 1.5 kW(50/60Hz) | |
| 潤滑馬達 | 25W | |

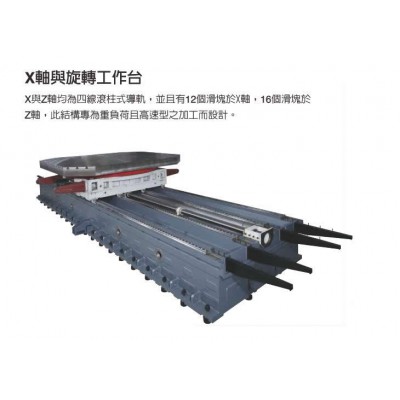

| 軸向進給 | X軸導軌形式 | 4線軌 |
| X軸導軌跨距 | 2150mm | |
| Y軸導軌形式 | 硬軌 | |
| Y軸導軌跨距 | 1050mm | |
| Z軸導軌形式 | 4線軌 | |
| Z軸導軌跨距 | 2600mm | |

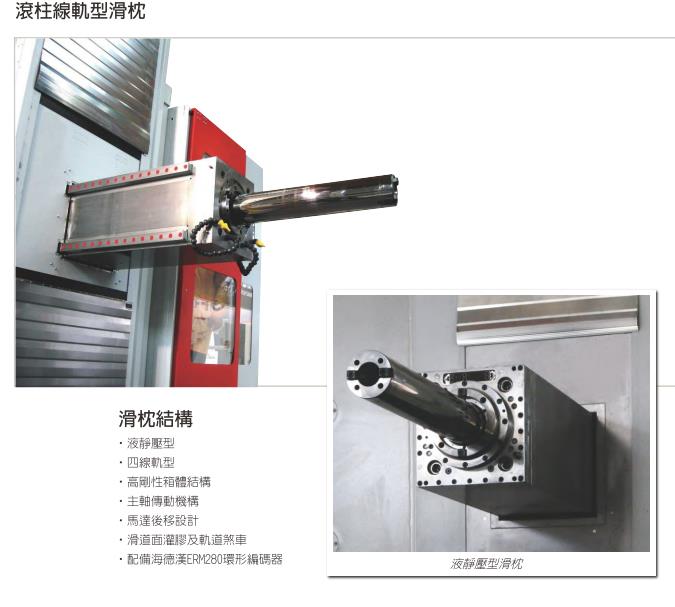

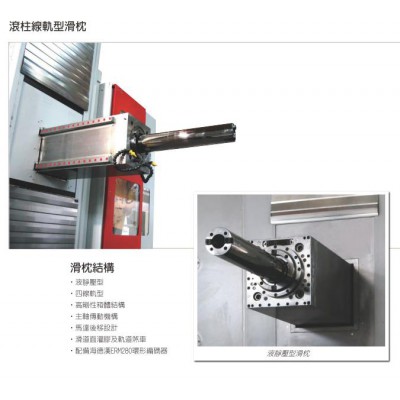

| 軸向進給 | X／Y／Z／W 快送進給率 | 10／10／10／15 m／min 滾柱線軌型滑枕； |
| 10／10／10／20 m／min 液靜壓型滑枕 | ||
| X／Y／Z／W 軸切削進給率 | 10/10/10/5 m/min | |
| B 軸切削進給率 | 1.5 rpm | |
| 自動換刀系統 | 換刀形式 | 刀臂 |
| 刀具數量 | 60 | |
| 刀柄形式 | BT/CAT/DIN #50 | |
| 換刀時間（T-T） | 16 seconds | |
| zui大刀徑 | 125mm | |
| zui大刀具直徑（無鄰刀） | 245/450mm | |
| zui大刀具長度 | 300mm/500mm | |
| zui大刀具重量 | 25kg | |
| 刀庫刀具總荷重 | 900kg | |
| 外觀尺寸 | 機身長度 | 10200mm |
| 機身寬度 | 8520/10520/12520mm | |
| 機身高度 | 9000mm | |
| 機身重量 | 111500/116000/124500kg | |
| ＊型錄之規格如有變更，恕不另行通知。 | ||
