旋轉工作台
·工作台之滑軌與工作台本體由高強度肋型構造鑄件製成並經熱穩定處理。
·工作台中心裝有編碼器確保高精度定位且易於維修。
·0.001度的分割角度，工作台可自動精確定位於任何角度位置，
讓旋轉銑床之表現更加完美。
·雙蜩輪蝸軸結構確保zui佳工作運行精度。
·軸承套圏及滑動面之刮花處理，增加穩定度並增長使用壽命。
·旋轉工作台整合了液壓夾持力及四點定位銷，提供重負荷| 技术参数 | |||

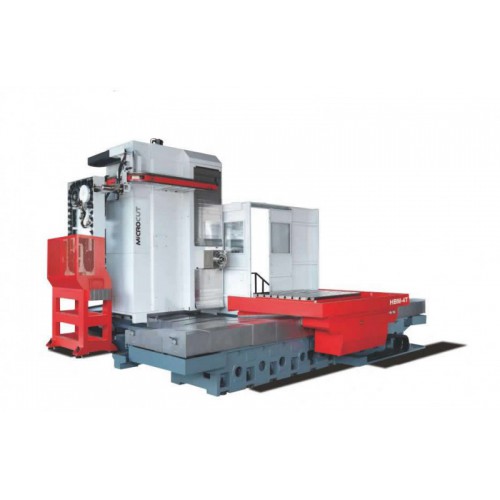

| 項目 | 型號 | 單位 | HBM-4T |
| 工作台 | 工作台尺寸 | mm | 1400x1600（標準）： |
| 1600x1800（選配） | |||
| 工作台高度 | mm | 1280 | |
| T型槽（Dim／pitch／No.） | mm | 24H8x160x9 | |
| zui大工件荷重 | tonne | 8（標準）：10（選配） | |
| 工作台分割角度 | degree | 0.001 | |
| 旋轉工作台定位精度 | SBC | 15 | |
| 旋轉工作台重覆精度 | sec | 4 | |
| 旋轉工作台编碼器精度 | SeC | ±5 | |
| 轴向行程 | X轴（標準） | mm | 2000 |
| X軸（選配） | mm | 3000 | |
| Y軸（標準） | mm | 2000 | |
| Z轴（標準） | mm | 1400 | |
| Z轴（選配） | mm | 2000 | |
| W1軸（镗軸） | mm | 700 | |
| 主帕鼻瑞至工作台中心距潮 | mm | 70-2170 | |
| 主轴 | 主轴锥度 | ISO 50 | |
| 傅動方式 | 齿轮 | ||
| 主轴转速 | rpm | 35-3000 | |
| 主馬達出力 | kw | 22/30 | |
| 主轴zui大輸出扭力（持續／30分鐘輸出） | Nm | 3002/4096 | |
| 主轴轉速段速 | 2段式 | ||
| 镗轴直徑（W轴） | mm | 130 | |
| 主轴轴承内径 | mm | 170 | |
| 轴向導轨 | X軸滚珠螺杆 | mm | 080xP10xC3 |
| Y轴浪珠螺桿 | mm | Ø63xP10xC3 | |
| Z轴滚珠螺桿 | mm | Ø80xP10xC3 | |
| W軸滾珠螺桿 | mm | Ø40xP5xC3 | |
| 馬達 | 轴向馬速（X／Y／Z／B／W） | Nm | 75/38/38/38/22 |
| 油压馬速 | KW | 7.5 | |
| 冷却泵浦 | kW | 0.85/1.29(50/60Hz) | |
| 潤滑馬速 | W | 25 | |

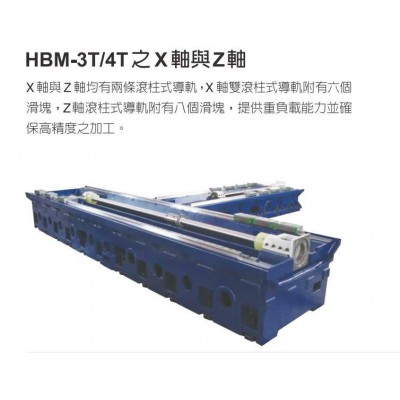

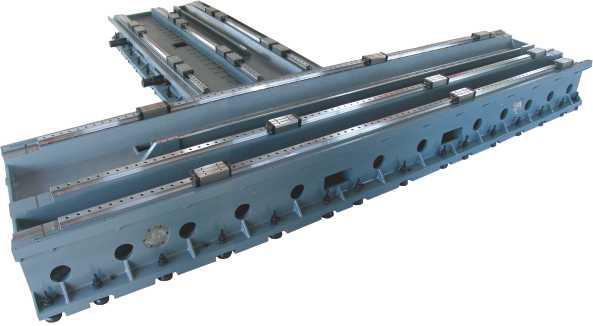

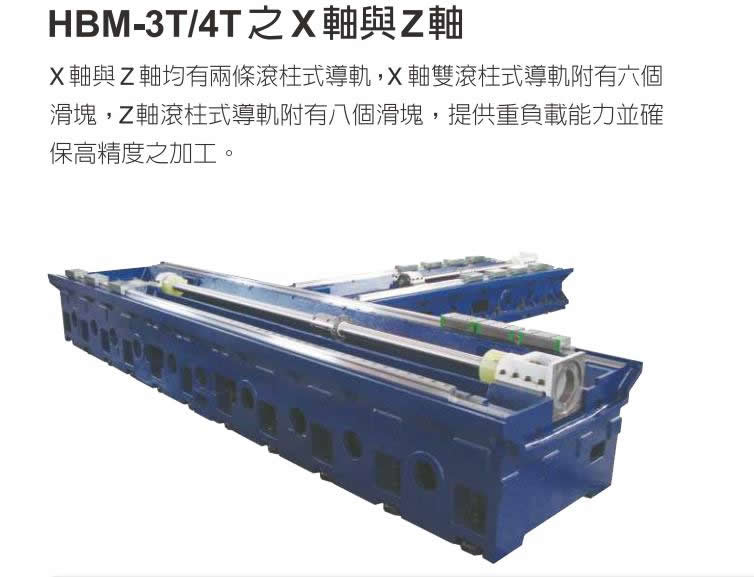

| 轴向進给 | X轴导轨形式 | 2線軌 | |
| X軸导轨跨距 | mm | 1010 | |

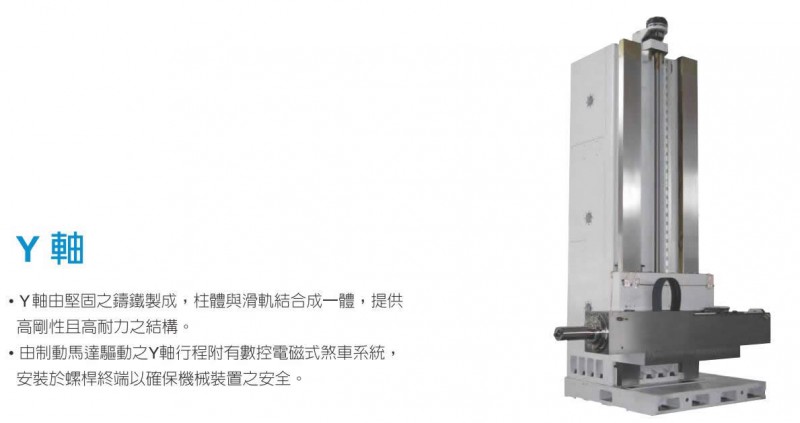

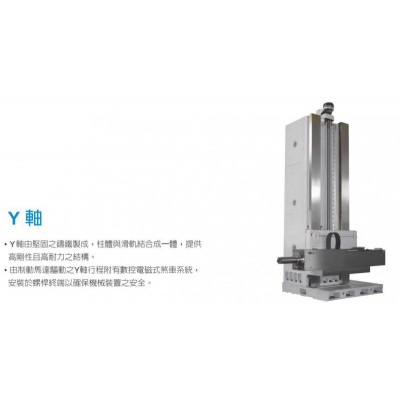

| Y轴导轨形式 | 硬轨 | ||
| Y轴导轨跨距 | mm | 1120 | |
| Z轴導轨形式 | 2線轨 | ||
| Z轴导轨跨距 | mm | 954 | |
| 軸向進给 | X／Y／Z／W 轴快送進絡率 | m/min | 10/10/10/8 |
| X／Y／Z／W軸切削進給率 | m/min | 10/10/10/5 | |
| B 轴切削进给率 | rpm | 1.5 | |
| 自動換刀系統（選配） | 换刀形式 | 刀臂 | |
| 刀具数量 | 60 | ||
| 刀柄形式 | BT/CAT/DIN #50 | ||
| 換刀時間（T-T） | sec | 16 | |
| zui大刀径 | mm | 125 | |
| zui大刀具直徑（無鳞刀） | mm | 245/450 | |
| zui大刀具長度 | mm | 300/500 | |
| zui大刀具重量 | kg | 25 | |
| 刀庫刀具總荷重 | kg | 900 | |
| 外观尺寸 | 機身長度 | mm | 7800 |
| 機身寬度 | mm | 7050/7800 | |
| 機身高度 | mm | 4600 | |
| 機身重量 | kg | 40000 | |
| 工作台自動交換系統（選配） | zui大工件重量 | kg | 60,008,000 |
| 工作台尺寸 | mm | 1400x1800, | |
| 1600x1800 | |||
| 工作台數量 | set | 2 | |
| ＊型錄之規格如有變更，恕不另行通知。 | |||
