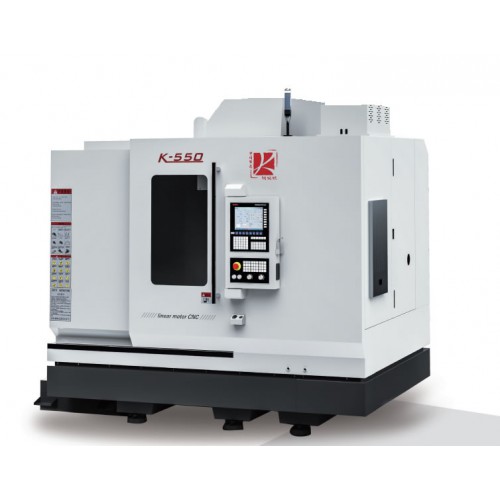

性能特点
1.K-550擅长于异形、复杂曲面和高光洁度的3D面加工。
2.适用于高精度部件加工。
3.可选择搭配立、卧四轴/五轴。

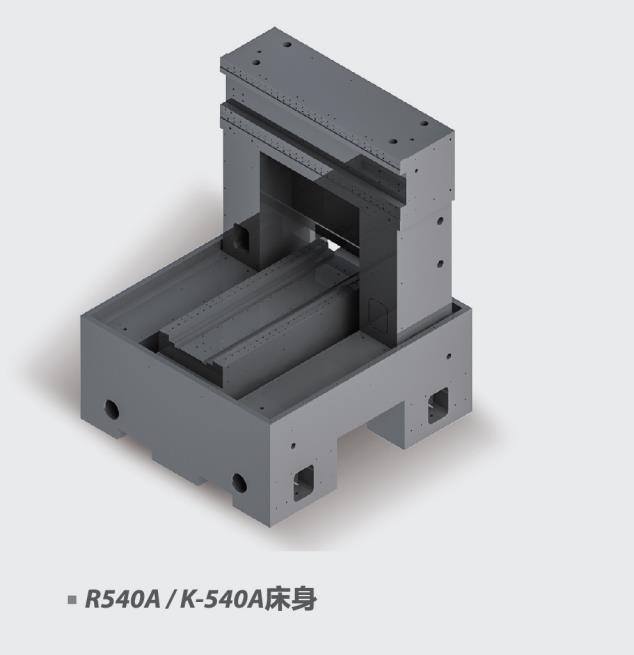

矿物铸件(人造大理石)床身特点
1.矿物铸件(人造大理石)床身,确保机床长期稳定的几何精度,有效提高机床的使用寿命。
2.矿物铸件(人造大理石)采用高密度花岗岩为主要原料,具有zui佳的减震性能。
3.高强度龙门结构,确保机床的动态刚性。
4.一体式床身将减震性能与热稳定性完美结合,为高品质表面加工提供保障。
5.斜床身设计在同等条件下可改善受力情况,通过整体封闭式截面设计,提高床身刚性。
| 参数&配备PARAMETERS & EQUIPMENT | |||||
| 机床部分标准规格 | 标准配备表 | ||||
| 加工范围 | X轴行程 | 550mm | 人造大理石床身 | ||
| Y轴行程 | 500mm | U5E系统(15寸面板) | |||
| Z轴行程 | 300mm | 圆盘式刀库24把刀 | |||
| 工作台面到主轴端面的距离 | 标准版:130-430mm | 加高版:280-580mm | X/Y/Z轴直线电机及光栅尺 | · | |
| 工作台 | 工作台大小(X轴方向,Y轴方向) | 650x500mm | 直线电机冷却装置 | ||
| 台面zui大承重 | 300kg(均一承里) | 电主轴冷却装置 | |||
| 作业面形状 | T槽公称14x间隔125mmx5个 | 气压回路控制装置 | |||

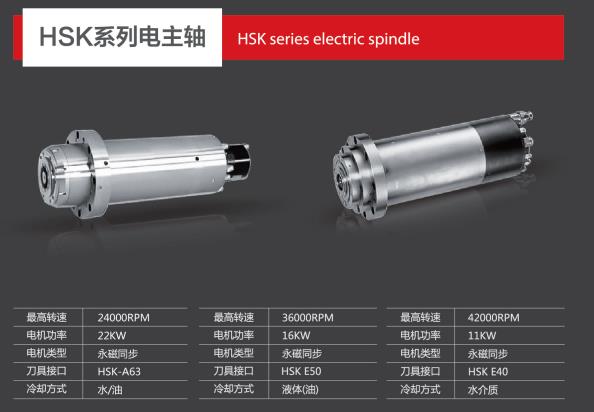

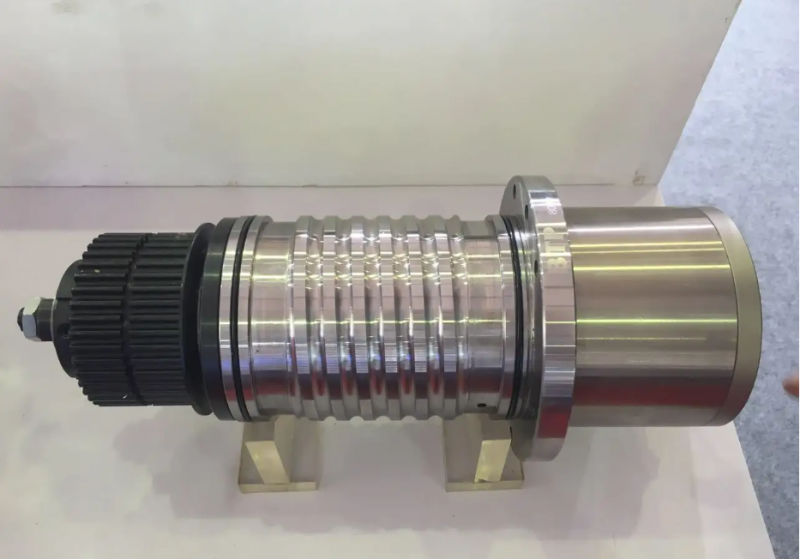

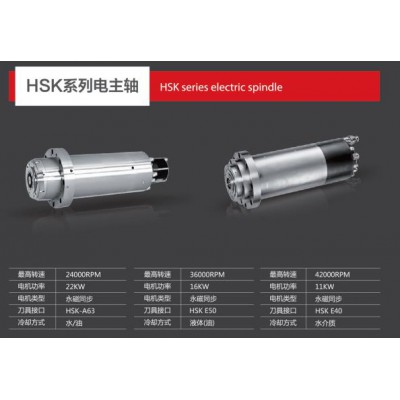

| 主轴 | 型式 | 内藏式主轴 | 主轴锥孔清洁吹气 | · | |
| 转速 | 30000RPM | 电控箱空调 | |||
| 主轴端(公称主轴号码) | 7/24锥度BBT 30 | LED工作灯 | . | ||
| 主轴电机 | 7.5KW | 手动脉冲发生器 | |||
| 主轴zui大夹持刀具直径 | 16mm | LED三色警示灯 | |||
| 进给速度 | 快进速度X/Y/Z | 60/60/60m/min | 稀油润滑系统 | ||
| (出机设定三轴为18m/min) | |||||
| 切削进给速度X/Y/Z | 1-30,000mm/min | 全封闭式防护罩 | |||
| 换刀装置 | zui大加速度X/Y/Z | 0.4g/0.4g/0.4g | 工具及工具箱 | ||
| 刀柄类型 | BBT 30 | 技术手册 | . | ||
| 刀库刀位数 | 24 tools | 过滤水箱 | |||
| 刀具zui大直径 | 60mm(相邻刀) | 选项配置表 | |||
| 邻空刀 | 120mm | 全自动高精度交流稳/变压器 | |||
| 刀具zui大长度 | 210mm | 接触式对刀仪 | A | ||
| 刀具选择方式 | 随机就近 | 激光对刀仪 | 소 | ||
| 刀具zui大重量 | 3kg/把 | 第四轴、第五轴 | |||
| 换刀时间(刀具至刀具) | 1.55秒 | ||||
| 精度 | 定位精度 | s0.005mm | |||
| 重复定位精度 | s0.003mm | ||||
| 所需动力源 | 气压源 | 6.5Kgf/cm | |||
| 电压源 | 3x380,10kVA | ||||
| 机床尺寸 | 占地面积 | 2780x3800X2480mm | |||
| 机床重量 | 5000kg | ||||
