性能特点

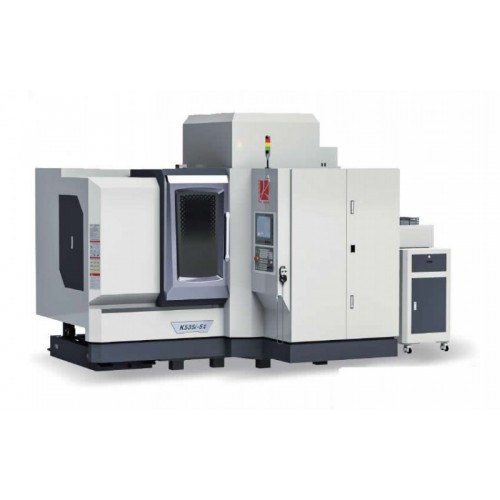

1.K535i-5X五轴加工中心为解决复杂部件多面加工需求而研发，实现5轴联动加工。
2.主要适用于：叶片、涡轮、复杂小型精密模具、医疗部件、航天航空等五轴加工领域。
矿物铸件（人造大理石）床身特点
1．矿物铸件（人造大理石）床身，确保机床长期稳定的几何精度，有效提高机床的使用寿命。
2．矿物铸件（人造大理石）采用高密度花岗岩为主要原料，具有zui佳的减震性能。
3．高强度龙门结构，确保机床的动态刚性。
4．一体式床身将减震性能与热稳定性完美结合，为高品质表面加工提供保障。
5．斜床身设计在同等条件下可改善受力情况，通过整体封闭式截面设计，提高床身刚性。
| 参数＆配备PARAMETERS & EQUIPMENT | |||||||
| 机床部分标准规格 | 标准配备表 | ||||||
| 加工范围 | X轴行程 | 400mm | 人造大理石床身 | ||||
| Y轴行程 | 680mm | U5E系统（15寸面板） | . | ||||
| Z轴行程 | 300mm | 链式刀库32把刀 | · | ||||
| 工作台面到主轴端面的距离 | 143-443mm | 133-433mm | 175-475mm | 圆盘式刀库32把刀（HSKE40主轴） | . | ||
| 工作台 | 盘面大小 | Φ350mm | X／Y／Z轴直线电机及光栅尺 | ||||
| 驱动方式 | 电机直驱 | 高品质运动控制组件 | |||||
| 台面zui大承重 | 100kg（均一承重） | 直线电机冷却装置 | |||||
| zui高转速 | A轴；60RPM | C轴：200RPM | 电主轴冷却装置 | ||||
| A轴回转角度 | *110° | 气压回路控制装置 | |||||
| C轴回转角度 | ±360° | 主轴锥孔清洁吹气 | · | ||||
| A／C轴重复定位精度 | ±2" | 电控箱空调 | · | ||||
| 主轴 | 型式 | 内藏式主轴 | LED工作灯 | . | |||
| zui高转速 | 24000RPM | 36000RPM | 42000RPM | 手动脉冲发生器 | |||
| 主轴端（公称主轴号码） | 1／10锥度HSKA63 | 1／10锥度 HSK E50 | 1／10锥度HSKE40 | LED三色警示灯 | · | ||
| 主轴电机 | 25KW | 16KW | 11KW | 稀油润滑系统 | . | ||
| 主轴zui大夹持刀具直径 | 20mm | 20mm | 16mm | 全封闭式防护罩 | · | ||
| 进给速度 | 快进速度X／Y／Z | 36／36／36m／min | 工具及工具箱 | . | |||
| （出机设定三轴为18m／min） | |||||||
| 切削进给速度X／Y／Z | 1-30,000mm/min | 技术手册 | |||||
| zui大加速度X／Y／Z | 0.7g/0.4g/0.3g | 过滤水箱 | . | ||||
| 换刀装置 | 刀柄类型 | HSK A63 | HSK E50 | HSK E40 | 油雾收集器 | ||
| 刀库刀位数 | 32 tools | 双螺杆式排屑器 | |||||
| 刀具zui大直径 | Φ75 | Φ55 | 选项配置表 | ||||
| 邻空刀 | Φ90 | Φ110 | 全自动高精度交流稳／变压器 | A | |||
| 刀具zui大长度 | 240mm | 接触式对刀仪 | - | ||||
| 刀具选择方式 | 随机就近 | 激光对刀仪 | A | ||||
| 刀具zui大重量 | 8kg／把 | 3kg／把 | 链式刀库60把刀 | ||||
| 换刀时间（刀具至刀具） | 1.55秒 | ||||||
| 精度 | 定位精度 | s0.003mm/300mm | |||||
| 重复定位精度 | s0.002mm/300mm | ||||||
| 所需动力源 | 气压源 | 6Kgf/cm | |||||
| 电压源 | 3x380,25KVA | ||||||
| 机床尺寸 | 占地面积 | 4376x28232800mm（附件位于设备右侧 | |||||
| 机床重量 | 7200kg | ||||||
