性能特点

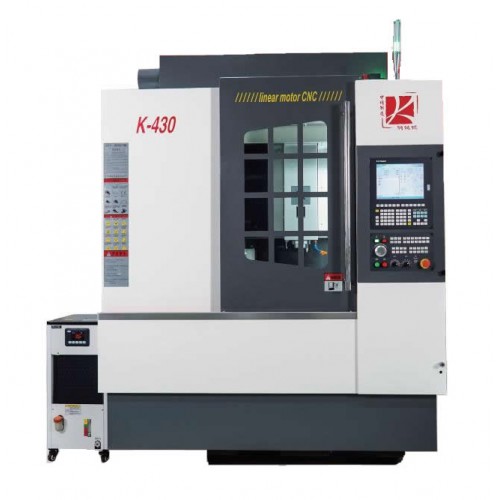

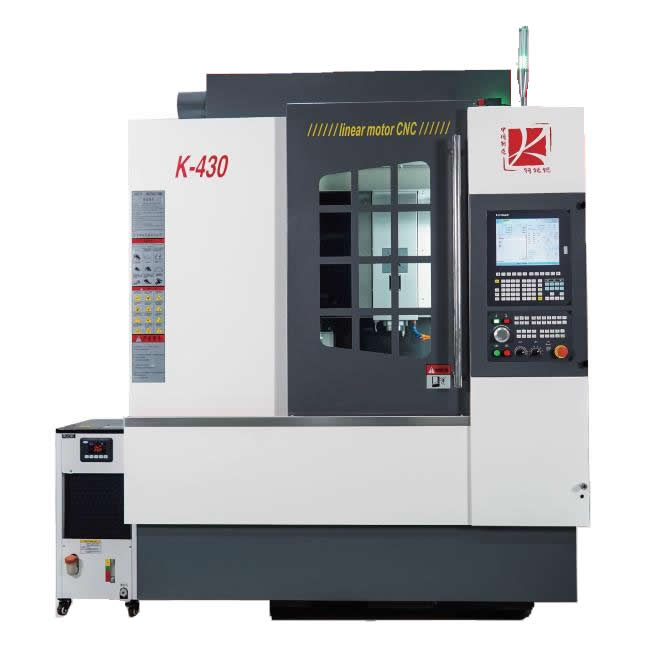

1.K-430多功能复合加工中心可同时满足车削与铣削,立式大理石龙门结构,赋予其良好的刚性和持久的稳定性,
其主要针对异性复杂曲面和高光洁度的2D面加工
2.主要适用于:微孔、高精密、异型复杂、微槽、高光要求的复合材料或者金属制品加工。

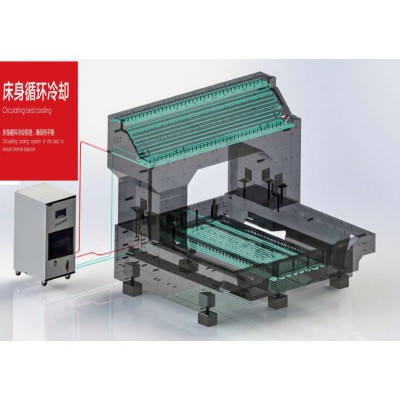

矿物铸件(人造大理石)床身特点
1.矿物铸件(人造大理石)床身,确保机床长期稳定的几何精度,有效提高机床的使用寿命。
2.矿物铸件(人造大理石)采用高密度花岗岩为主要原料,具有zui佳的减震性能。
3.高强度龙门结构,确保机床的动态刚性。
4.一体式床身将减震性能与热稳定性完美结合,为高品质表面加工提供保障。
5.斜床身设计在同等条件下可改善受力情况,通过整体封闭式截面设计,提高床身刚性。
| 参数&配备PARAMETERS & EQUIPMENT | ||||
| 机床部分标准规格 | 标准配备表 | |||
| 加工范围 | X轴行程 | 350mm | 人造大理石床身 | |

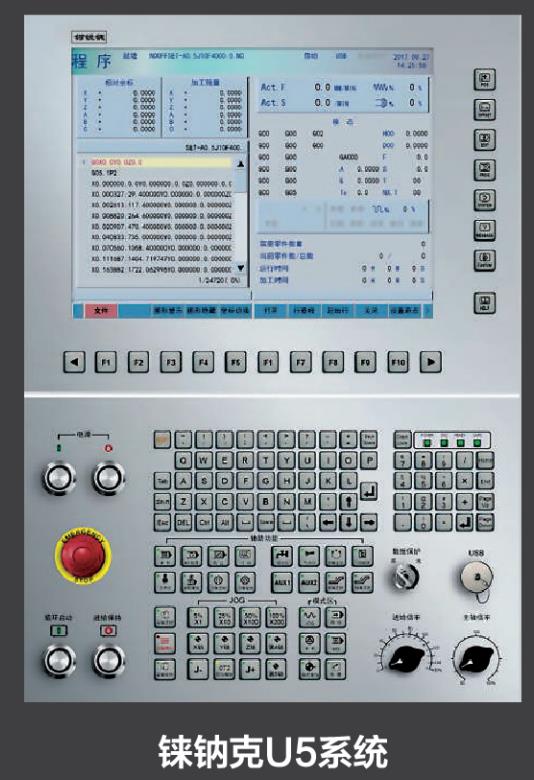

| Y轴行程 | 400mm | U5B系统(12寸面板) | . | |
| Z轴行程 | 230mm | 30000RPM,HSKE40,内藏式主轴 | . | |
| 主轴端面到转台端面的距离 | 53-283mm | DD转台 | . | |
| 工作台面到主轴端面的距离 | 265-495mm | 圆盘式20把 | · | |
| 工作台 | 工作台大小(X轴方向,Y轴方向) | 500x400mm | X/Y/Z轴直线电机及光栅尺 | . |
| 台面zui大承重 | 100kg(均一承重) | 直线电机冷却装置 | · | |
| 作业面形状 | T槽公称10x间隔100mmx4个 | 电主轴冷却装置 | . | |
| 型式 | 内藏式主轴 | 气压回路控制装置 | . | |
| 主轴 | 转速 | 30000RPM | 夹治具气压控制装置 | · |
| 主轴端(公称主轴号码) | 1/10维度HSKE40 | 主轴锥孔清洁吹气 | . | |
| 主轴电机 | 6.0kw | 工作清洁喷枪 | · | |
| 进给速度 | 主轴zui大夹持刀具直径 | 16mm | 电控箱热交换系统 | . |
| 快进速度X/Y/Z | 60/60/60m/min | LED工作灯 | . | |
| 切削进给速度X/Y/Z | 200-30,000mm/min | 手动脉冲发生器 | . | |
| zui大加速度 | 1.4g | LED三色警示灯 | · | |
| 换刀装置 | 刀柄类型 | HSK E40 | 自动润滑系统 | · |
| 刀库刀位数 | 20 tools | 全封闭式防护罩 | . | |
| 刀具zui大直径 | 55mm(相邻刀) | 喷嘴切削液供给装置 | . | |
| 邻空刀 | 115mm | 工具及工具箱 | . | |
| 刀具zui大长度 | 170mm | 技术手册 | . | |
| 刀具选择方式 | 随机就近 | 选项配置表 | ||
| 刀具zui大重量 | 3kg/把 | 油雾收集系统 | ||
| 换刀时间(刀具至刀具) | 1.55秒 | 第四轴、第五轴 | A | |
| 精度 | 定位精度 | s0.005mm | 电源稳压器 | A |
| 重复定位精度 | s0.003mm | 接触式对刀仪 | ||
| C轴定位精度 | ±10" | |||
| 所需动力源 | 气压源 | 6Kgf/cm | ||
| 电压源 | 3x380,8kVA | |||
| 机床尺寸 | 占地面积 | 2510x2130x2510mm | ||
| 机床重量 | 4500kg | |||
