项目 |
单位 |
参数 |
|
行程 |
X轴行程 |
mm |
2000 |
|
Y轴行程 |
mm |
600 |
|
|
Z轴行程 |
mm |
600 |
|
|
主轴端面至工作台面 |
mm |
100-700 |
|
|
工作台 |
工作台面积（长x宽） |
mm |
2100x600 |
|
T型槽（数目-尺寸-间距） |
mm |
5-18-110 |
|
|
工作台zui大负荷 |
kg |
600 |
|
|
主轴 |
主轴zui大功率 |
kw |
11 |
|
主轴转速 |
rpm |
12000 |
|
|
主轴孔锥度 |
|
BT40 |
|
|
伺服马达 |
X/Y轴伺服马达功率 |
kw |
2/2.0 |
|
Z轴伺服马达功率 |
kw |
3 |
|
|
刀库
|
刀库形式/容量 |
T |
圆盘式/24T |
|
zui大刀具直径/长度 |
mm |
80/300 |
|
|
zui大刀具重量 |
kg |
8 |
|
|
换刀时间（T-T） |
sec |
3 |
|
|
移动速度 |
X/Y轴快速进给 |
m/min |
48/48 |
|
Z轴快速进给 |
m/min |
36 |
|
|
精度 （JIS标准） |
X/Y/Z轴定位精度 |
mm |
±0.008/300 |
|
重复定位精度 |
mm |
±0.005 |
|
|
其它 |
冷却液流量 |
L/min |
35.7 |
|
电力容量 |
kw |
25 |
|
|
机器重量 |
kg |
6800 |
|
|
占地面积 |
mm |
5200×2900×2500 |
二、主要部件明细
|
标准配置 |
品牌 |
产地 |
规格特色 |
|

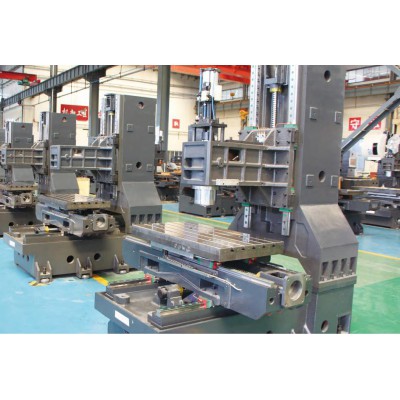

机床床身 |
佳富 |
深圳 |
高刚性机身结构 |
|

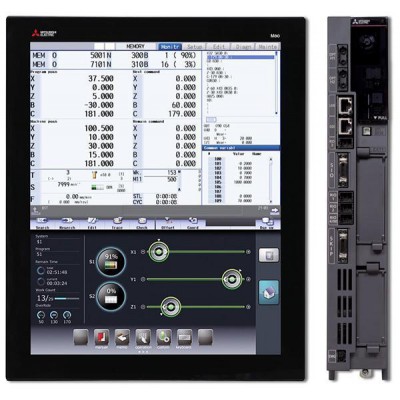

数控系统 |
三菱 |
日本 |
M80 |
|
X、Y、Z、SP电机 |
三菱 |
日本 |
|
|
主轴 |
佳富定制 |
台资 |
直连式12000转主轴（瑞典SKF/德国FAG陶珠轴承） |
|
X、Y轴丝杠 |
上银/银泰 |
台湾 |
C3级，Φ40x16；Φ40x12 |
|
Z轴丝杠 |
上银/银泰 |
台湾 |
C3级，Φ40x12 |
|
X、Y、Z丝杠轴承 |
NSK/FAG/NACHI |
日本 |
P4级斜角滚珠进口轴承 |
|
X/Y/Z导轨 |
凯特 |
台资 |
P 级MSA35/35/35,Y轴4导轨，滚柱线轨 |
|
联轴器 |
NBK/宏旺 |
日本/日本 |
|
|
刀库 |
德杰/佳富定制 |
台资 |
24T圆盘刀库 |
|
润滑系统 |
宝腾 |
台资 |
智能集中式自动润滑系统 |
|
导轨护罩 |
爱派尔 |
台资 |
|
|
操作面板 |
哲宏 |
台资 |
|
|
手持单元 |
佳富定制 |
台资/日本 |
日本TOSOKU光电码盘 |
|
气动元件 |
金器 |
台湾 |
|
|
开关电源 |
明纬 |
台湾 |
|
|
电柜散热装置 |
瑞科 |
台资 |
对流式热交换器 |
|
冷却泵 |
Luikar 洛锐 |
台资 |
高压立式冷却泵 |
|
接触器、热过载等主要电气元件 |
施耐德 |
法国 |
|
|
注:以上个别零部件遇到供货不足时，会选用其它品牌的产品替代，但质量和等级不低于所列配置。 |
|||
