序号

项  目

设计值

1

配套动力

89Kw/120马力

2

整机外形尺寸(长×宽×高)

6550x2200X3040

底盘结构

1：底盘采用16锰高强度碳钢制造，硬度更强，弹性更好，抗颠簸能力更好。2：刹车为油刹，驱动轮为盘式制动，导向轮为鼓式制动，四轮刹车制动效果好，刹车距离短，安全性更高。3：采用5+1机械换挡变速箱，取消高低速挂档结构，操纵顺畅、方便。4：加大、加宽轮胎，驱动轮胎型号9.5-20；导向轮胎型号9.5-20，通过性能更好。5、加大燃油箱，燃油箱容量135升，减少收割作业时加油次数，提高作业效率。6、链条自动润滑系统，保养更方便，减少保养工作时间。

3

工作行数

3（在西北地区窄行距种植区域可以实现不对行收割）

4

行距

600

5

工作幅宽

1860

6

果穗升运器结构

1：加宽升运器550mm，加装强力排杂风机，上强力吸风机，共2个风机，后期收割机作业时，茎秆通过性能好，不堵塞，输送效果高，玉米断棒损失少。

2：升运器采用P38输送链，加高输送刮板，可靠性以及输送效率双重提高。

3：升运器喂入口优化为扭簧式喂入板，减少收割过程中，果穗丢失。

4：升运器加装安全离合器，避免过载造成的零部件损坏，降低故障率。

5：强力吸风机及升运器强力排杂风机与二次拉茎辊完美配合，秸秆通过二次拉茎辊排出机外,风机进风量可以调节,玉米叶通过强力排杂风机吹出去，大大降低剥皮机负荷,粮仓里长秸秆和玉米叶更少,非常干净。

7

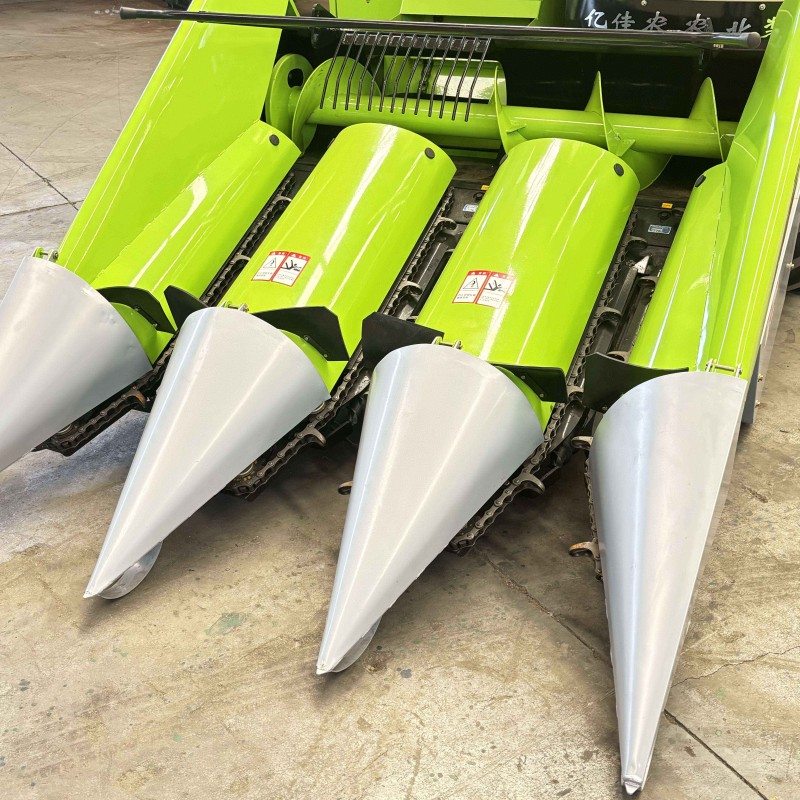

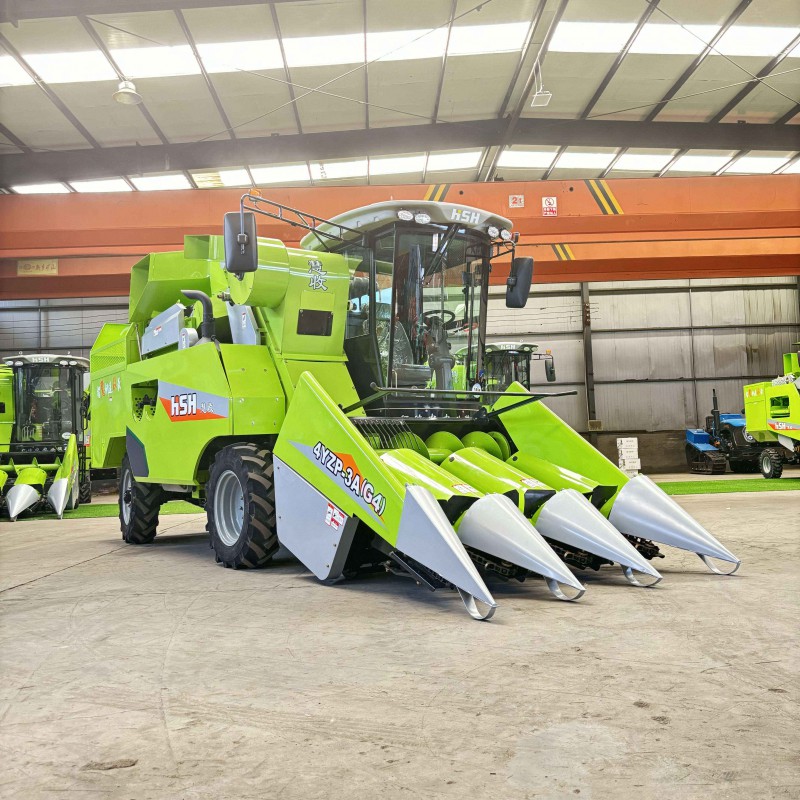

割台结构

1：600mm行距玉米割台，左右两边摘穗架前端可调节，行距适应性更强，效率更高、可实现不对行收割。

2：前置切刀、前置粉碎、2种秸秆切碎还田方式，客户可根据需要进行选择，效果好。适用不同地区、满足客户收割作业多种需求。

3：割台采用六棱复合锯齿板式拉茎，拉茎辊加长100mm，输送秸秆更通畅，割台不堵塞，玉米籽粒损失少，收割速度快、效率高。

4：割台低倾角设计，分禾器前尖为自由浮动，能够贴地面收割，矮棒收割效果好，收割倒伏玉米效果好,割台传动采用12A双排链，传动可靠性高。

8

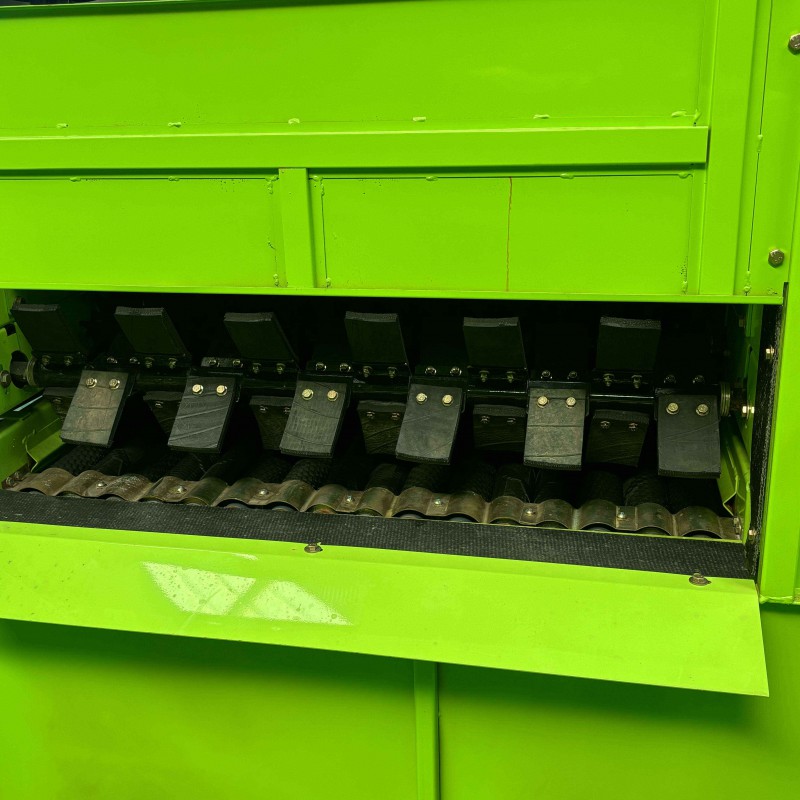

剥皮机结构

1：剥皮机后置，采用16辊平辊全胶剥皮机，前期剥皮效果好，后期磕粒少，大大提高工作效率。

  2：剥皮机加装安全离合器，避免过载造成的零部件损坏。

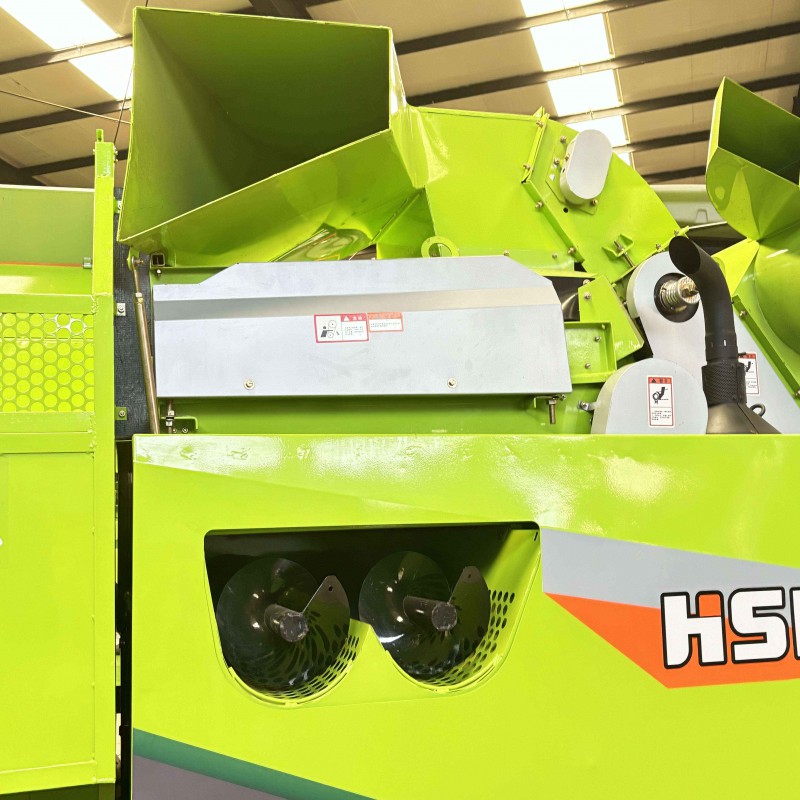

3：剥皮机搅龙为双搅龙结构，增加分离面积， 杂余排出更顺畅,减少籽粒损失率。

   4：加大籽粒回收箱，机械搅龙式卸籽粒，籽粒装袋方便、快捷、高效。

5：优化籽粒风机结构，减少籽粒损失，回收箱籽粒清洁度更干净。

9

籽粒回收结构

1.卸回收籽粒，采用绞龙卸粮结构，操作简单，省时省力。2.标配籽粒排杂风机，回收籽粒杂物少。

10

粮仓部分

1：粮仓为双油缸卸粮，卸粮高度达到2.3米，加大粮仓，容积2.5个立方，减少卸粮次数，大大提高工作效率。

    2：粮仓加装卸粮导板，延伸卸粮距离，果穗装车更方便：粮仓安装卸粮挡粮板，防止玉米棒掉地。

3：倒车影像+仓满影像，便于监控，倒车、粮仓装载情况。

11

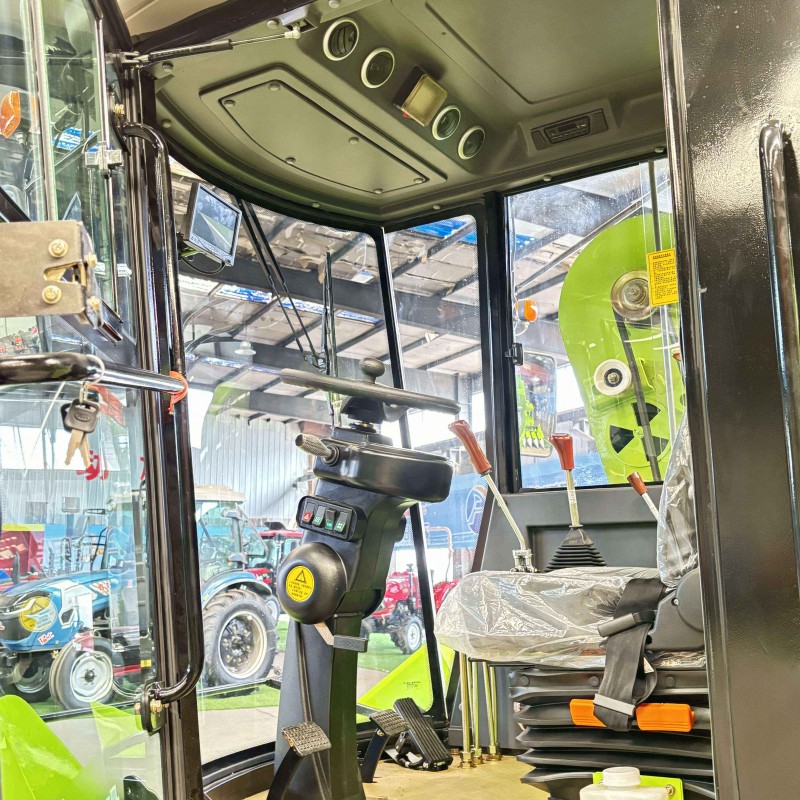

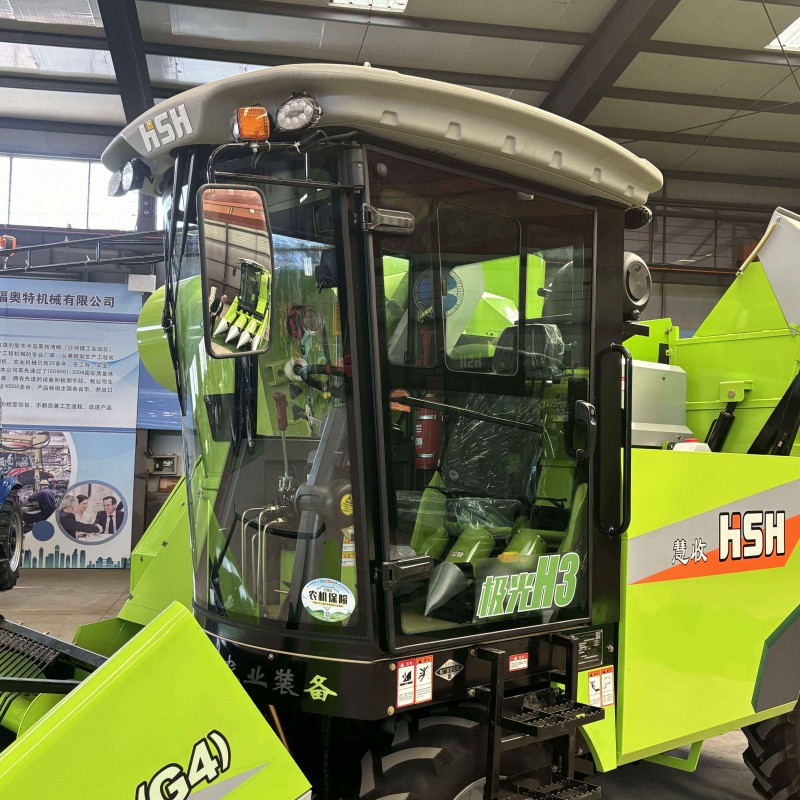

驾驶平台

1: 标配豪华驾驶室，密封好、视野开阔，作业舒适。

2：标配悬浮式豪华座椅，可调节，颠簸路段行驶，收割作业时舒适性更好。
