序号

项  目

设计值

1

配套动力

74/78Kw/100马力

2

整机外形尺寸(长×宽×高)

5680×1660×2670

底盘结构

1、底盘采用Q355高强度碳钢制造，硬度更强，弹性更好，抗颠簸能力更好。2、刹车。前轮鼓刹。3、采用6+2机械换挡变速箱，满足不同作业效率需求，操纵顺畅、方便。4、加大、加宽轮胎，驱动轮胎型号9.5-16；导向轮胎型号6.00-14，通过性能更好。

3

工作行数

2（在西北地区窄行距种植区域可以实现不对行收割）

4

行距

600

5

工作幅宽

1230

6

果穗升运器结构

1、升运器采用P38输送链，加高输送刮板，可靠性以及输送效率双重提高。

 2、加装强力吸风机，有效解决输送槽堵塞问题。

7

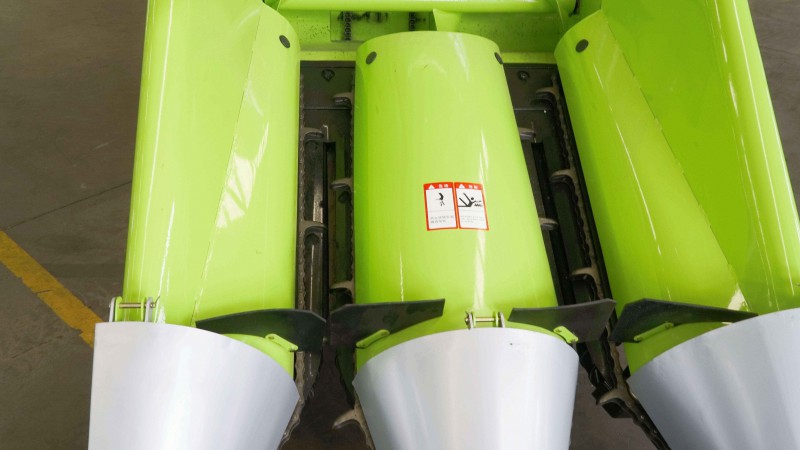

割台结构

1.采用摘穗板式割台，磕籽粒少。2.割台收割倾角小，配加长前尖，可轻松收倒伏  3.标配甩刀式秸秆还田机，还田效果好。（根据用户要求，可选配滚刀式还田机）

8

剥皮机结构

1、剥皮机后置，采用槽型8辊全胶高低辊剥皮机，剥净效率高。

2、剥皮机加装抛送装置，粮仓装的更满。

3、籽粒风机+清选振动筛，籽粒损失小，风力达5m/s，清洁度更高。

4、籽粒回收箱，机械式搅龙卸籽粒，方便、快捷、高效。

9

籽粒回收结构

1.卸回收籽粒，采用绞龙卸粮结构，操作简单，省时省力。2.标配籽粒排杂风机，回收籽粒杂物少。

10

粮仓部分

1：粮仓为单油缸卸粮，卸粮高度2.1米，粮仓容积1个立方，减少卸粮次数，提高工作效率。

2：粮仓加装卸粮导板，延伸卸粮距离，果穗装车更方便：粮仓安装卸粮挡粮板，防止玉米棒掉地。

11

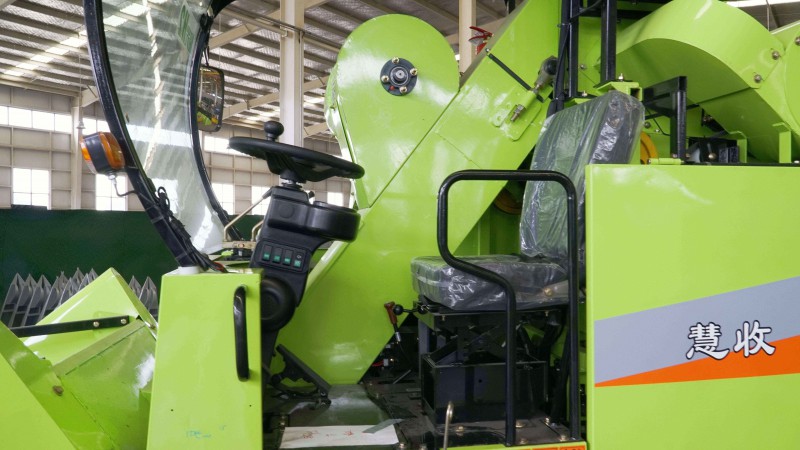

驾驶平台

标配半封闭式驾驶室、倒车影像系统，视野开阔,无死角。
